Miért jó választás a 37,5 KVA-os oszlopra szerelt transzformátor a megbízható felső áramelosztáshoz?

Guangbiankínálja a37,5 KVA oszlopra szerelt transzformátormegbízható felső áramelosztáshoz vidéki, kereskedelmi, mezőgazdasági és könnyűipari alkalmazásokban. Ez a kültéri telepítésre tervezett kompakt elosztási megoldás hatékonyan csökkenti a középfeszültségű elektromos áramot, miközben csökkenti az értékes földszinti infrastruktúra szükségességét.

A 37,5 KVA-os oszlopra szerelt transzformátor fontos eleme a felső elektromos elosztórendszereknek, ahol stabil feszültségátalakításra, a telepítési hely hatékony kihasználására és a megbízható kültéri működésre van szükség. A mérsékelt teljesítményterheléshez megfelelő kapacitással ez a típusú transzformátor alkalmas lakóövezetek, gazdaságok, kis kereskedelmi létesítmények, műhelyek és vidéki villamosítási projektek kiszolgálására. Ez a cikk elmagyarázza, hogyan működik a transzformátor, hol használható, milyen műszaki tényezőket kell értékelniük a vásárlóknak, és miért változtathat jelentős mértékben a megfelelő gyártó kiválasztása a hosszú távú áramelosztási teljesítményben.

Tartalomjegyzék

Mi az a 37,5 KVA oszlopra szerelt transzformátor?

Hogyan működik egy oszlopra szerelt transzformátor?

Fő alkalmazások és használati forgatókönyvek

Főbb figyelembe veendő műszaki jellemzők

Gyártás és minőségellenőrzés

Főbb előnyök az áramelosztási projekteknél

Hogyan válasszuk ki a megfelelő transzformátort

Gyakran Ismételt Kérdések

Találja meg a megfelelő áramelosztási megoldást

Mi az a 37,5 KVA oszlopra szerelt transzformátor?

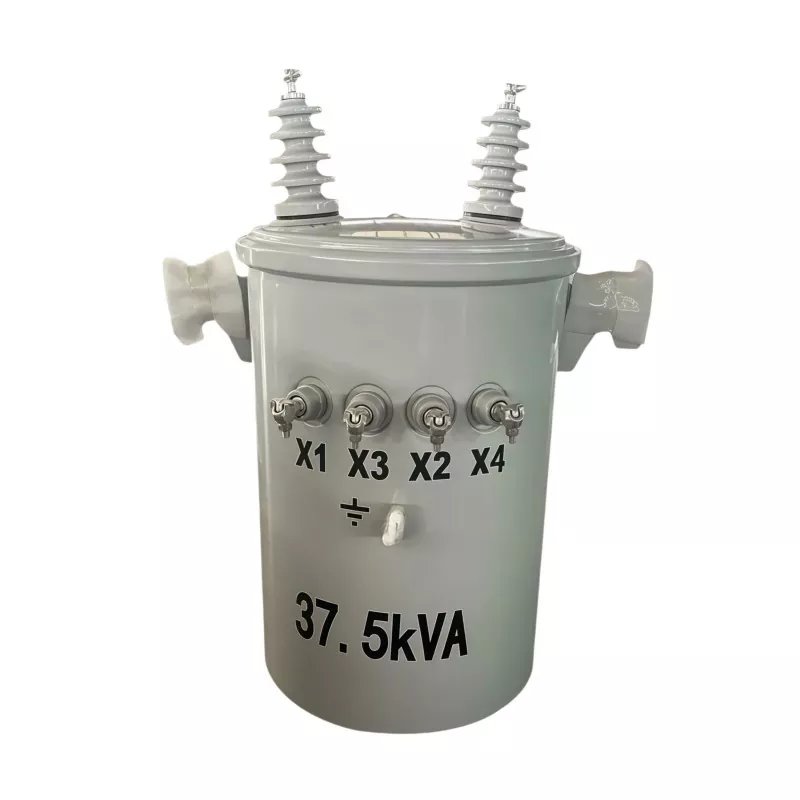

A 37,5 KVA oszlopra szerelt transzformátoregy elektromos elosztó transzformátor, amelyet közvetlenül egy közműoszlopra vagy tartó felső szerkezetre szerelnek fel. Elsődleges célja, hogy az elosztó hálózatból származó középfeszültségű villamos energiát a végfelhasználók és a csatlakoztatott berendezések számára megfelelő alacsonyabb feszültségre csökkentse.

A 37,5 KVA névleges teljesítmény a transzformátor látszólagos teljesítményére vonatkozik. Ez a kapacitás mérsékelt villamosenergia-igényű helyekre alkalmas, különösen ott, ahol szükségtelen vagy nem praktikus lenne egy nagy földi transzformátor vagy dedikált alállomás.

Mivel a transzformátor a föld felett van felszerelve, hatékonyan tudja kihasználni a meglévő felső elosztó infrastruktúrát. Ezt a telepítési módszert általában vidéki közösségek, mezőgazdasági létesítmények, lakóterületek, út menti kereskedelmi helyszínek és egyéb olyan projektek esetében használják, ahol a rendelkezésre álló terület korlátozott.

A felsővezeték-projektet tervező vásárlók számára elengedhetetlen a megfelelő transzformátorkapacitás kiválasztása. A túl kicsi transzformátor túlzott terhelés mellett működhet, míg a túlméretezett egység növelheti a szükségtelen beruházást és az energiaveszteséget. Ezért a végső kiválasztás előtt ki kell értékelni a terhelési számításokat, a feszültségigényeket és a jövőbeli teljesítményigényt.

Hogyan működik egy oszlopra szerelt transzformátor?

Az oszlopra szerelt transzformátor működési elve az elektromágneses indukción alapul. Az elektromos energia átvitele a tekercsek között mágneses mezőn keresztül történik, nem pedig közvetlen elektromos kapcsolaton keresztül.

1. A nagyfeszültségű teljesítmény belép az elsődleges tekercsbe

A felsővezetékről érkező villamos energia a transzformátor primer tekercsébe jut. A bejövő feszültség általában magasabb, mint az otthonok, berendezések vagy más helyi elektromos terhelések által igényelt feszültség.

2. A transzformátor magja mágneses energiát ad át

A primer tekercsen átfolyó váltakozó áram változó mágneses teret hoz létre a transzformátor magjában. A mag szabályozott utat biztosít a mágneses energia számára, és fontos szerepet játszik az általános hatékonyságban és az elektromos teljesítményben.

3. A szekunder tekercs alacsonyabb feszültséget állít elő

A változó mágneses tér feszültséget indukál a szekunder tekercsben. Megfelelő tekercselési arány alkalmazásával a transzformátor a bejövő feszültséget a helyi elosztórendszer által igényelt szintre csökkenti.

4. A végfelhasználók áramellátása biztosított

Feszültségátalakítás után a villamos energiát el lehet osztani a csatlakoztatott terhelésekre, például otthonokra, mezőgazdasági berendezésekre, világítási rendszerekre, kereskedelmi létesítményekre vagy könnyűipari gépekre.

Ez az egyszerű, de rendkívül hatékony eljárás lehetővé teszi, hogy egy oszlopra szerelt transzformátor fontos csatlakozási pontként szolgáljon a középfeszültségű elosztóhálózat és a helyi felhasználók kisfeszültségű energiaszükséglete között.

Fő alkalmazások és használati forgatókönyvek

A 37,5 KVA transzformátor sokoldalúsága sokféle elosztási környezethez alkalmassá teszi. A végső alkalmazást mindig a tényleges terhelési követelmények, a hálózati feszültség, a környezeti feltételek és a helyi elektromos szabványok alapján kell meghatározni.

Vidéki és távoli projekteknél az oszlopra szerelt konfiguráció különösen praktikus lehet, mivel a felső elektromos hálózatok nagy távolságokra is kiterjedhetnek anélkül, hogy minden elosztóponton külön transzformátorépületre lenne szükség.

Főbb figyelembe veendő műszaki jellemzők

A transzformátor értékelésekor a vásárlóknak a névleges KVA-kapacitáson túl kell nézniük. Az elektromos teljesítmény, a szigetelés kialakítása, a tekercselés minősége, a hőkezelés, a beépítési feltételek és a vizsgálati eljárások egyaránt befolyásolják a hosszú távú megbízhatóságot.

• Névleges kapacitás:37,5 KVA mérsékelt elektromos elosztási követelményekhez.
• Feszültség konfiguráció:Az elsődleges és a szekunder feszültségnek meg kell egyeznie a helyi áramhálózattal.
• Frekvencia:A transzformátort a szükséges 50 Hz-es vagy 60 Hz-es elektromos rendszerhez kell tervezni.
• Tekercs anyaga:A réztekercseket általában vezetőképességük és hőteljesítményük alapján választják ki.
• Szigetelő rendszer:A megfelelő szigetelés segít fenntartani a biztonságos működést elektromos és környezeti igénybevétel esetén is.
• Hűtési mód:Az olajjal töltött kiviteleknél szigetelőolajat használnak a hűtés és az elektromos szigetelés támogatására.
• Hőmérséklet emelkedés:A folyamatos működéshez figyelembe kell venni a hőteljesítményt.
• Kültéri védelem:A tartályépítés és a felületvédelem fontos a hosszú távú kültéri használatra.

A vevőnek azt is meg kell erősítenie, hogy a transzformátornak szüksége van-e további funkciókra a telepítési környezet alapján. A tengerparti területek, a magas páratartalmú régiók, a magas tengerszint feletti magasságok és az erősen szennyezett ipari környezetek eltérő tervezési szempontokat igényelhetnek.

Gyártás és minőségellenőrzés

Az elosztó transzformátor megbízhatósága nagymértékben függ a gyártási folyamat konzisztenciájától. A nyersanyag kiválasztásától a végső elektromos tesztelésig minden szakasz befolyásolhatja a működési stabilitást és az élettartamot.

Transzformátor mag feldolgozás

A mágneses mag fontos része a transzformátornak, mert befolyásolja az energiaveszteséget és a hatékonyságot. A kiváló minőségű elektromos acél és az ellenőrzött összeszerelés segíthet csökkenteni a működés közbeni szükségtelen mágneses veszteségeket.

Precíziós tekercselés

A tekercsgyártás során gondosan ellenőrizni kell az olyan tényezőket, mint a vezetékek elhelyezése, a szigetelőrétegek, a tekercsfeszültség és az elektromos hézagok. A megfelelő tekercselés javítja az elektromos stabilitást és a mechanikai igénybevétellel szembeni ellenállást.

Szigetelés és összeszerelés

A mag és a tekercsek összeszerelése után a szigetelőelemeket úgy helyezik el, hogy fenntartsák a szükséges elektromos távolságot a nagyfeszültségű és a kisfeszültségű szakaszok között. A megfelelően kialakított szigetelőrendszer elengedhetetlen a stabil, hosszú távú működéshez.

Olajkezelés és tartály összeszerelés

Az olajjal töltött transzformátorok esetében a szigetelőolajnak elektromos szigetelést és hőátadást kell biztosítania. A megfelelő olajkezelés segíthet csökkenteni a nedvesség- és gáztartalmat a transzformátor lezárása előtt.

Gyári tesztelés

Szállítás előtt a transzformátorokat megfelelő minőségi és elektromos vizsgálatoknak kell alávetni az elfogadott műszaki követelményeknek megfelelően. A projekt specifikációjától függően ezek a vizsgálatok magukban foglalhatják a tekercsellenállás mérését, a feszültségvizsgálatot, az üresjárati vizsgálatot, a terhelésvizsgálatot, a szigetelés értékelését és egyéb teljesítményvizsgálatokat.

A tapasztalt transzformátorgyártókkal való együttműködés segíthet a vásárlóknak egyértelműen közölni a műszaki követelményeket, és csökkentheti annak kockázatát, hogy olyan berendezéseket fogadjanak, amelyek nem egyeznek a tervezett elektromos rendszerrel.

Főbb előnyök az áramelosztási projekteknél

A telepítési hely hatékony kihasználása

Az oszlopra szerelhető transzformátor egyik legjelentősebb előnye, hogy nem foglal el értékes földszinti helyet. Ez hasznos lehet vidéki területeken, út menti létesítményekben és olyan helyeken, ahol korlátozott a rendelkezésre álló terület.

Alkalmas felsővezetékes elosztó hálózatokhoz

A transzformátor integrálható egy meglévő felsővezeték-rendszerbe, így praktikus választás lehet olyan projekteknél, ahol az elektromos vezetékek már oszlopokkal vannak megtámasztva.

Támogatja a helyi áramelosztást

A kisfeszültségű villamos energia nagy távolságra történő továbbítása helyett a feszültségátalakítás a fogyasztási ponthoz közelebb is megtörténhet. Ez a megközelítés hatékonyabb helyi terjesztést támogathat, ha megfelelően van kialakítva.

Csökkentett polgári építési követelmények

Egyes földszinti transzformátor-telepítésekkel összehasonlítva az oszlopra szerelt konfiguráció csökkentheti a dedikált transzformátor helyiségek vagy a nagy földalapok szükségességét, a projekt tervezésétől függően.

Rugalmas alkalmazási lehetőség

A 37,5 KVA kapacitás több közepes terhelésű alkalmazást is támogat. Megfontolható lakossági, mezőgazdasági, kereskedelmi és könnyűipari környezetben, ha a számított terhelési követelmények megfelelőek.

Hogyan válasszuk ki a megfelelő transzformátort a projekthez

A transzformátor vásárlása előtt fontos, hogy a gyártót vagy a szállítót teljes körű projektinformációkkal lássa el. A következő tényezők segíthetnek abban, hogy a kiválasztott egység megfeleljen a tényleges alkalmazásnak.

1. Számítsa ki a tényleges elektromos terhelést
   Tekintse át a jelenlegi keresletet és a várható jövőbeni bővülést.
2. Erősítse meg az elsődleges feszültséget
   A nagyfeszültségű oldalnak meg kell egyeznie a rendelkezésre álló elosztóhálózattal.
3. Adja meg a szükséges másodlagos feszültséget
   A kimeneti feszültségnek meg kell egyeznie a helyi berendezésekkel és a végfelhasználói követelményekkel.
4. Ellenőrizze a Frekvenciát
   Ellenőrizze, hogy a projekt 50 Hz-en vagy 60 Hz-en működik-e.
5. Határozza meg a fáziskonfigurációt
   Válassza ki a megfelelő egyfázisú vagy háromfázisú kialakítást az elektromos rendszer alapján.
6. Értékelje a környezeti feltételeket
   Vegye figyelembe a hőmérsékletet, a páratartalmat, a tengerszint feletti magasságot, a szennyezést, a szélterhelést és a korróziós kockázatokat.
7. Tekintse át az alkalmazandó szabványokat
   A gyártás megkezdése előtt ellenőrizze a szükséges közüzemi, nemzeti vagy projektspecifikus szabványokat.
8. Kérjen egyértelmű műszaki dokumentációt
   A specifikációkat, rajzokat, adattábla-információkat és a vizsgálati követelményeket a szállítás előtt meg kell erősíteni.

A nemzetközi projekteknél különösen fontos a korai kommunikáció. A feszültségszabványok, a telepítési gyakorlatok, a csatlakozási követelmények és a tanúsítási elvárások országonként és régiónként eltérőek lehetnek.

Gyakran Ismételt Kérdések

Mit jelent a 37,5 KVA egy transzformátorban?

A 37,5 KVA a transzformátor névleges látszólagos teljesítménye. Azt jelzi, hogy a transzformátor mekkora elektromos terhelést képes támogatni meghatározott működési feltételek mellett.

Hol lehet 37,5 KVA-s oszlopra szerelt transzformátort telepíteni?

Alkalmazható lakóterületeket, gazdaságokat, vidéki közösségeket, kis kereskedelmi létesítményeket és könnyűipari alkalmazásokat szolgáló, megfelelő felsővezeték-elosztó rendszerekben. A végső telepítésnek meg kell felelnie a helyi elektromos előírásoknak és műszaki követelményeknek.

Honnan tudhatom, hogy a 37,5 KVA a megfelelő teljesítmény?

Ki kell számítania a várható elektromos terhelést, figyelembe kell vennie a teljesítménytényezőt és a csúcsigényt, és lehetővé kell tennie az ésszerű jövőbeni bővítést. Képzett villamosmérnök vagy tapasztalt transzformátor beszállító segíthet a megfelelő kapacitás megerősítésében.

Testreszabható a feszültségkonfiguráció?

A transzformátor feszültségigénye a helyi hálózattól és az alkalmazástól függően változhat. A vevőknek ajánlatkéréskor meg kell adniuk a szükséges primer feszültséget, szekunder feszültséget, frekvenciát és fáziskonfigurációt.

Miért fontos a gyári tesztelés?

A gyári tesztelés segít annak ellenőrzésében, hogy a transzformátor megfelel-e az elfogadott elektromos és teljesítménykövetelményeknek a szállítás előtt. A tesztelés azonosíthatja a szigeteléssel, a tekercsellenállással, a feszültségteljesítménnyel és más kritikus jellemzőkkel kapcsolatos lehetséges problémákat.

Találja meg projektje számára a megfelelő áramelosztási megoldást

Egy megfelelően kiválasztott37,5 KVA oszlopra szerelt transzformátorpraktikus és megbízható megoldást nyújthat a közepes terhelésű felső áramelosztáshoz. A feszültségkonfigurációtól és a kapacitásválasztástól a kültéri telepítésig és a minőségellenőrzésig minden részletet a projekt követelményeihez kell igazítani. Ha megbízható transzformátor megoldást keres a Guangbiantól, fedezze fel a rendelkezésre álló 37,5 KVA oszlopra szerelhető transzformátor opciókat éslépjen kapcsolatba velünkmég ma az Ön feszültségigényeivel, frekvenciájával, fáziskonfigurációjával, mennyiségével és a projekt részleteivel, hogy professzionális termékajánlatokat és megfelelő árajánlatot kaphasson.
