Cikk összefoglaló:A megfelelően konfigurált leválasztó transzformátor javíthatja az áramelosztás biztonságát, a feszültség adaptációját és a berendezések védelmét a kereskedelmi és ipari elektromos rendszerekben. A50KVA száraz típusú leválasztó transzformátor MCCB-velegy kompakt megoldásban egyesíti a transzformátor leválasztását, a feszültségátalakítást, az integrált megszakítóvédelmet és a praktikus telepítési jellemzőket. A 415 V-os háromfázisú bemenettel, a 220 V-os háromfázisú négyvezetékes kimenettel, a réztekercsekkel, az F osztályú szigeteléssel, az ötállású feszültségcsapokkal, az IP23-as védelemmel és az integrált MCCB-vel ez a konfiguráció olyan alkalmazásokhoz készült, ahol fontos a megbízható tápellátás és az egyszerűbb telepítés.
Tartalomjegyzék
Miért fontos a száraz típusú szigetelő transzformátor?
Hogyan javítja az MCCB a transzformátor védelmét?
Mik a legfontosabb specifikációk?
Hogyan javítja az ötállású csapkapcsoló a feszültség alkalmazkodóképességét?
Hogyan egyszerűsíti le az integrált kialakítás a telepítést?
Hol használható az 50 KVA szigetelő transzformátor?
Hogyan ellenőrizhető a transzformátor minősége a szállítás előtt?
Mit érdemes ellenőrizni a vásárlóknak rendelés előtt?
Miért válassza ezt a transzformátor konfigurációt?
Miért fontos a száraz típusú szigetelő transzformátor?
Az elektromos berendezések nem mindig működnek ideális teljesítményviszonyok mellett. A hálózati tápellátás és a mellékberendezések közötti feszültségkülönbségek, az elektromos zavarok és a galvanikus leválasztás szükségessége mind befolyásolhatják a rendszer megbízhatóságát. A száraz típusú leválasztó transzformátor praktikus módot kínál a feszültség adaptálására, miközben elektromos szétválasztást hoz létre a primer és szekunder áramkörök között.

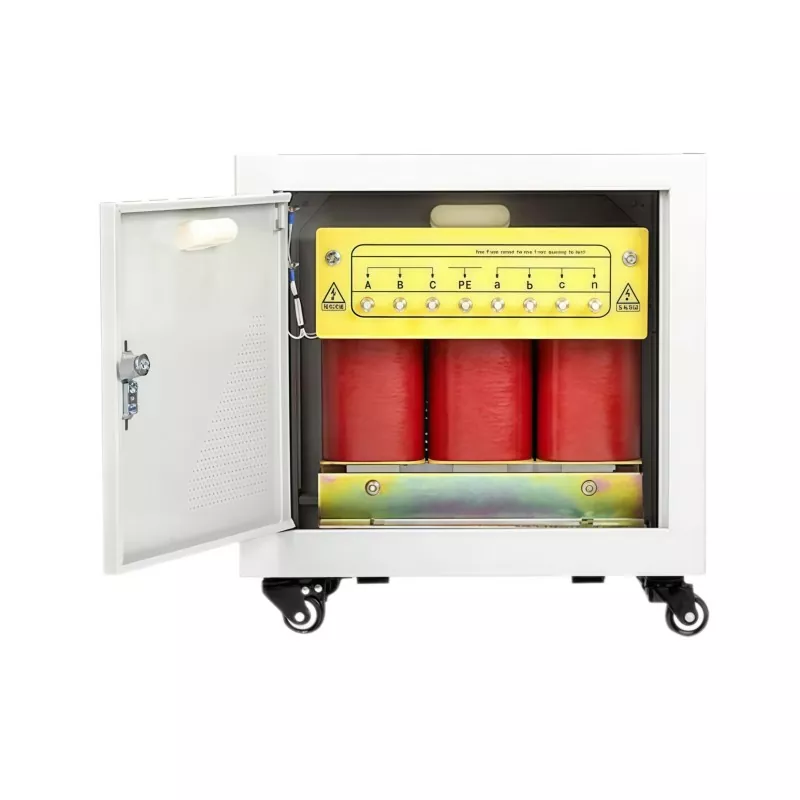

A50KVA száraz típusú leválasztó transzformátor MCCB-vel-tólGUANGBIANegy 415V AC háromfázisú bemenet és egy 220V háromfázisú négyvezetékes kimenet köré készült. Ez alkalmassá teszi az egységet olyan alkalmazásokhoz, amelyek vezérelt 220 V-os háromfázisú tápellátást igényelnek nagyobb feszültségű háromfázisú forrásból.
Az olajbemerített transzformátorokkal ellentétben a száraz típusok nem használnak szigetelőolajat elsődleges hűtő- és szigetelőközegként. Ez vonzóvá teheti őket beltéri elektromos helyiségekben, kereskedelmi létesítményekben, gyártási környezetekben és más olyan helyeken, ahol a tiszta és viszonylag egyszerű telepítést részesítik előnyben.
Hogyan javítja az MCCB a transzformátor védelmét?
Ennek a transzformátorkonfigurációnak az egyik legpraktikusabb jellemzője az öntött házas megszakítók (MCCB) integrálása. Ahelyett, hogy a transzformátort és a védőberendezéseket teljesen különálló alkatrészekként kezelnék, a konstrukció a védőeszközöket a transzformátorházba építi be.
Az egység MCCB-ket használ a bemeneti és kimeneti oldalon. A bemeneti oldali megszakító a 415 V-os tápra, míg a kimeneti oldali védelem a háromfázisú, négyvezetékes másodlagos áramkörre van elrendezve.
Ez az integrált megközelítés számos gyakorlati előnnyel járhat:
- Csökkenti a további külső védőfelszerelések szükségességét.
- Segít leegyszerűsíteni a bejövő és kimenő kábelcsatlakozásokat.
- Túláram- és rövidzárlatvédelmet biztosít a kapcsolódó áramkörök számára.
- Szervezettebb transzformátor telepítést hoz létre.
- Csökkentheti a vezetékezési és szerelési munkákat a projekt helyszínén.
- Lehetővé teszi a transzformátor és a védőeszközök egyetlen összehangolt szerelvényként történő konfigurálását.
Az ipari vásárlók számára ezek a részletek azért fontosak, mert a telepítés bonyolultsága befolyásolhatja a projekt idejét, a munkaerőigényt és az üzembe helyezés hatékonyságát.
Mik a legfontosabb specifikációk?
A transzformátor kiválasztása előtt elengedhetetlen az elektromos konfiguráció megértése. Az alábbi táblázat összefoglalja ennek az 50KVA-s konfigurációnak a főbb jellemzőit.
| Paraméter | Specifikáció |
|---|---|
| Névleges kapacitás | 50 KVA |
| Fázis | 3 fázis |
| Bemeneti feszültség | 415V AC, 3 fázis |
| Kimeneti feszültség | 220V, 3 fázis 4 vezeték |
| Koppintson a Pozíciók elemre | 380V / 400V / 415V / 430V / 450V |
| Frekvencia | 50 Hz |
| Tekercselő anyag | Réz |
| Szigetelési osztály | F osztály |
| A tekercselés hőmérsékletének emelkedése | ≤100°C |
| Zajszint | <60dB 1 méteren |
| Házvédelem | IP23, szellőztetett |
| Tokozás anyaga | Rozsdamentes acél |
| Védelem | MCCB bemeneti és kimeneti oldalon |
| Monitoring | Szerelt voltmérő |
Ezeknek a specifikációknak a kombinációja alkalmassá teszi a transzformátort olyan projektekhez, ahol a feszültségátalakítást, az elektromos leválasztást és az integrált védelmet együtt kell figyelembe venni, nem pedig független alkatrészekként vásárolni.
Hogyan javítja az ötállású csapkapcsoló a feszültség alkalmazkodóképességét?
A tényleges hálózati feszültség helyenként és üzemi körülmények között változhat. A csak egy rögzített primer feszültség köré tervezett transzformátor ezért további megfontolást igényelhet, ha olyan területen telepítik, ahol a tápfeszültség eltér a névleges értéktől.
Ez a modell öt elsődleges feszültségleágazási pozíciót kínál:380V, 400V, 415V, 430V és 450V. A fokozatkapcsoló nagyobb rugalmasságot biztosít a telepítőcsapatnak, amikor a transzformátort a rendelkezésre álló tápellátáshoz igazítja.
Például, ha a tényleges tápellátási feltételek eltérnek a szabványos 415 V-os bemenettől, kiválasztható egy megfelelő leágazás, amely segít fenntartani a kívánt szekunder feszültséget. Ez a funkció különösen hasznos olyan projekteknél, ahol a tápfeszültség feltételeit figyelembe kell venni a transzformátor kiválasztásakor.
A fokozatkapcsoló azonban feszültségmentes típus. A csap helyzetének megváltoztatása előtt a transzformátort teljesen ki kell kapcsolni. Soha nem szabad beállítani, amíg a transzformátor feszültség alatt van.
Hogyan egyszerűsíti le az integrált kialakítás a telepítést?
A transzformátor beszerelése nem csak az elektromos előírásokról szól. A kábelvezetés, a védőfelszerelés, a hozzáférhetőség, a burkolat felépítése és az üzembe helyezés egyaránt befolyásolhatja a projekt végeredményét.
Az integrált MCCB konfiguráció csökkenti a különálló berendezések számát, amelyek egyébként szükségesek lehetnek a transzformátor körül. A transzformátor és védőmegszakítói közötti gyári huzalozás szintén segíthet csökkenteni a telepítés során szükséges terepi vezetékek mennyiségét.
A rozsdamentes acél ház szellőző és IP23-as besorolású. Az egység fékekkel ellátott, zárható, forgó görgőket is használ, amelyek kényelmesebbé teszik a pozicionálást és a mozgást a telepítési vagy karbantartási tevékenységek során.
Az elülső feszültségmérő egyszerű módot biztosít a kisfeszültségű rekesz feszültségének megfigyelésére. Ez hasznos az üzembe helyezés és a rutinellenőrzés során, mert a kezelők külön külső mérőberendezés szükségessége nélkül ellenőrizhetik a jelzett feszültséget.
Hol használható az 50 KVA szigetelő transzformátor?
Az 50 KVA teljesítmény sok közepes méretű elektromos alkalmazáshoz megfelelő, ahol szabályozott háromfázisú tápellátásra van szükség. A tényleges alkalmasságot mindig meg kell erősíteni a csatlakoztatott terhelés, az indítóáram, a munkaciklus, a környezeti feltételek és a helyi elektromos követelmények alapján.
A tipikus alkalmazási környezetek a következők lehetnek:
- Ipari termelő létesítmények
- Kereskedelmi épületek
- Gyári elektromos helyiségek
- Automatizálási és vezérlőrendszerek
- Gépek tápegységei
- Elektromos leválasztást igénylő berendezések
- Műhelyek és feldolgozó létesítmények
- 415 V-ról 220 V-ra átalakítást igénylő elektromos elosztó rendszerek
Érzékeny berendezésekkel rendelkező projekteknél a transzformátort a teljes áramelosztó rendszer részeként kell értékelni, nem pedig elszigetelt alkatrészként.
Hogyan ellenőrizhető a transzformátor minősége a szállítás előtt?
A transzformátor teljesítménye nagymértékben függ a tekercselés minőségétől, a szigetelés integritásától, az elektromos arány pontosságától és az általános gyártási konzisztenciától. Emiatt a tesztelésnek a beszállítói értékelés fontos részét kell képeznie.
A termékinformáció szerint a GUANGBIAN beépített transzformátor tesztpadot használ a szállítás előtt. A tesztelési folyamat magában foglalja a tekercsellenállással, a fordulatszámmal, a szigetelési ellenállással, az üresjárati veszteségekkel és a feszültségszabályozással kapcsolatos ellenőrzéseket.
A gyártási folyamat a szállított egységekre vonatkozó IEC-alapú tesztelési követelményeket is követi. A dokumentált tesztelési megközelítés hasznos műszaki bizonyítékokat ad a vásárlóknak a berendezések telepítés előtti átvizsgálásakor.
Egyedi megrendelések esetén a vevők a gyártás előtt megbeszélhetik a gyártóval az ellenőrzési követelményeket és a projektspecifikus specifikációkat is. Ez különösen fontos, ha a transzformátornak meg kell felelnie egy adott telepítési környezetnek vagy elektromos rendszer konfigurációjának.
Mit érdemes ellenőrizni a vásárlóknak rendelés előtt?
Ha a transzformátort csak a KVA besorolása alapján választja ki, az nem megfelelő konfigurációhoz vezethet. A beszerzési csapatoknak át kell tekinteniük a teljes elektromos és mechanikai követelményeket a megrendelés megerősítése előtt.
A legfontosabb ellenőrizendő pontok a következők:
- Elsődleges feszültség:Erősítse meg a rendelkezésre álló tápfeszültséget és fáziskonfigurációt.
- Másodlagos feszültség:Ellenőrizze, hogy a kimeneti feszültség megegyezik-e a csatlakoztatott berendezéssel.
- Terhelhetőség:Számítsa ki a várható folyamatos és csúcsterhelést ahelyett, hogy csak a névleges berendezésekre hagyatkozzon.
- Frekvencia:Ellenőrizze, hogy a projekthez 50 Hz, 60 Hz vagy más frekvencia szükséges.
- Védelem:Ellenőrizze az MCCB specifikációit, és döntse el, hogy a helyi előírások további upstream vagy downstream védelmet írnak elő.
- Telepítési környezet:Ellenőrizze, hogy az IP23-as védettség elegendő-e a tervezett helyen.
- Feszültség beállítás:Fontolja meg, hogy a többállású fokozatkapcsoló előnyös-e a helyi hálózatviszonyok szempontjából.
- Dokumentáció:Kérjen műszaki rajzokat, vizsgálati jelentéseket, vezetékezési információkat és egyéb, a projekt jóváhagyásához szükséges dokumentumokat.
A nemzetközi projektek esetében is hasznos tisztázni a szállítási méreteket, a csomagolást, a telepítési követelményeket, az alkalmazandó szabványokat és az üzembe helyezési eljárásokat a gyártás megkezdése előtt.
Gyakran Ismételt Kérdések
Beállítható a fokozatkapcsoló a transzformátor működése közben?
Nem. A fokozatkapcsoló feszültségmentes, és csak a transzformátor teljes kikapcsolása után szabad beállítani. A csap helyzetének megváltoztatása előtt mindig be kell tartani a megfelelő elektromos biztonsági eljárásokat.
A transzformátor mindkét oldalán MCCB-t tartalmaz?
Igen. Ez a konfiguráció integrálja az MCCB-ket a transzformátorházba, védelemmel a bemeneti és kimeneti oldalon. Megrendelés előtt meg kell erősíteni a megszakító pontos elrendezését a projekt elektromos követelményeivel összhangban.
Szükséges még külön elosztódoboz?
Számos telepítésnél az integrált MCCB-k csökkenthetik a különálló védőburkolat szükségességét. A helyi elektromos előírások és az általános elosztási kialakítás azonban további védelmet vagy kapcsolóberendezést igényelhet.
Ez az 50KVA transzformátor alkalmas kültéri telepítésre?
A ház IP23 besorolású, és beltéri vagy megfelelően fedett helyekre készült. Teljesen kitett kültéri környezetben, ahol heves esőzés, por vagy más súlyos körülmények állnak rendelkezésre, megfelelőbb lehet egy magasabb védelmi szint.
Milyen típusú tekercselési anyagot használnak?
A transzformátor réz tekercseket használ. A rezet széles körben választják transzformátortekercsekhez, mivel elektromos vezetőképessége és megbízható energiaátvitelre alkalmas.
A transzformátor testreszabható?
Igen. A transzformátor-konfigurációkat a projekt követelményei szerint lehet megvitatni, beleértve az elektromos paramétereket, a védelmi elrendezéseket, a csapbeállításokat, a burkolati követelményeket és egyéb alkalmazás-specifikus megfontolásokat.
Miért válassza ezt a transzformátor konfigurációt?
Egy jól megtervezett transzformátornak többet kell tennie, mint a feszültség átalakítását. Illeszkednie kell az elektromos rendszerhez, egyszerűsíteni kell a telepítést, megfelelő védelmet kell nyújtania, és praktikusnak kell lennie a hosszú távú működéshez. A50KVA száraz típusú leválasztó transzformátor MCCB-vel50 KVA háromfázisú kapacitást, 415 V-ról 220 V-ra való feszültségátalakítást, réz tekercselést, F osztályú szigetelést, ötállású feszültségszabályozást, integrált MCCB-ket, IP23-as rozsdamentes acél házszerkezetet, feszültségfelügyeletet és gyári tesztelést egyetlen mérnöki megoldásban egyesíti.
Azoknak a vásárlóknak, akik olyan kínai transzformátorgyártót keresnek, amely képes testreszabott száraz típusú leválasztó transzformátor megoldásokat szállítani, a GUANGBIAN praktikus lehetőséget kínál olyan projektekhez, amelyek integrált védelmet és alkalmazás-specifikus konfigurációkat igényelnek. Ha értékeli a specifikációkat, új elektromos telepítést tervez, vagy összehasonlítja a transzformátor-beszállítókat, tekintse át az 50 KVA száraz típusú leválasztó transzformátort MCCB-vel, és beszélje meg a projekt követelményeit közvetlenül a gyártóval. Feszültségspecifikációk, MCCB konfiguráció, burkolati követelmények, vizsgálati dokumentumok vagy testreszabott transzformátormegoldások,lépjen kapcsolatba velünkhogy műszaki útmutatást és az alkalmazásának megfelelő megoldást kapjon.
