Hogyan javíthatja a 150 KVA-s száraz típusú leválasztó transzformátor a biztonságos és rugalmas energiaelosztást

Cikk összefoglaló:A megfelelően kiválasztott transzformátor jelentős változást hozhat az áramelosztás biztonságában, a feszültségátalakításban, a berendezések kompatibilitásában és a helyszíni megbízhatóságban. A150KVA száraz típusú szigetelő transzformátor-tólGUANGBIANOlyan alkalmazásokhoz készült, amelyek elektromos leválasztást és kisfeszültségű elosztást igényelnek, 480 V-os bemenettel, 400 V-os háromfázisú és 230 V-os egyfázisú kimenettel, teljes réz tekercsekkel, Delta-Star csatlakozással, IP43-as rozsdamentes acél házzal, automatikus ventilátorhűtéssel és MCCB védelemmel. Ez a cikk ismerteti a konfigurációt, a működési elveket, az alkalmazási forgatókönyveket, a műszaki szempontokat és az ipari és építési projektek kiválasztási tényezőit.

Tartalomjegyzék

1. Mi az a 150KVA száraz típusú szigetelő transzformátor?
2. Mik a legfontosabb műszaki adatok?
3. Milyen előnyöket kínál ez a transzformátor?
4. Hol használható?
5. Hogyan válasszuk ki a megfelelő konfigurációt?
6. Hogyan hasonlítható össze a többi transzformátor opcióval?
7. Hogyan gyártják és tesztelik?
8. Gyakran Ismételt Kérdések
9. Testreszabott transzformátor-megoldásra van szüksége?

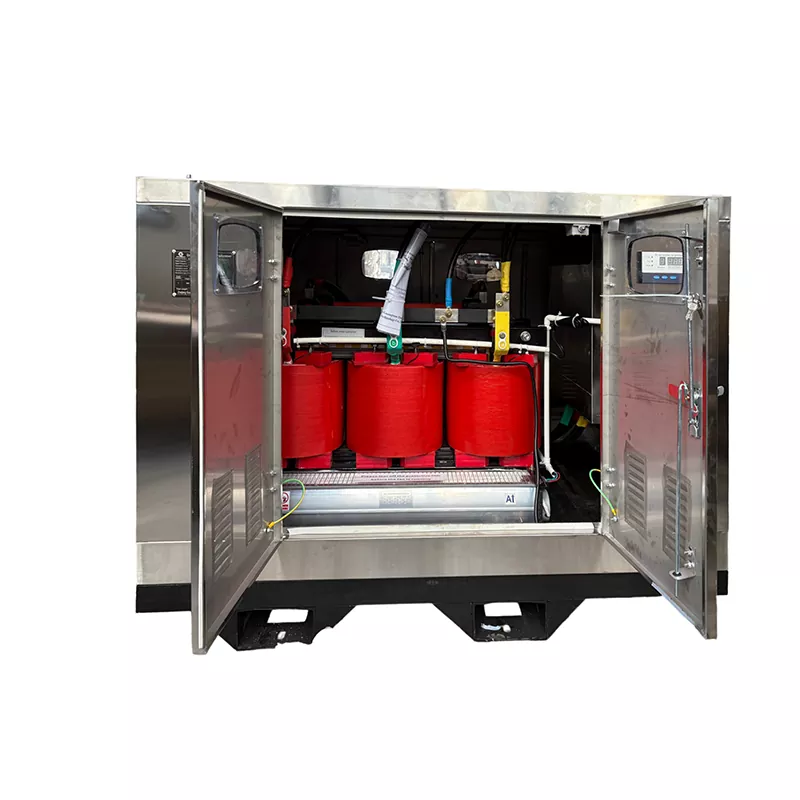

Mi az a 150KVA száraz típusú szigetelő transzformátor?

A 150 KVA száraz típusú leválasztó transzformátor egy háromfázisú transzformátor, amelyet arra terveztek, hogy elektromos leválasztást biztosítson, miközben a bejövő teljesítményt a szükséges kisfeszültségű elosztási szintre alakítja. Az olajbemerített transzformátoroktól eltérően a száraz típusú kialakítások szilárd szigetelést és levegő alapú hűtést használnak szigetelőolaj helyett, így különösen alkalmasak beltéri telepítésekre és bizonyos ipari vagy építési környezetekre.

A GUANGBIAN konfiguráció a480V hálózati feszültség bemenetés biztosítja400 V háromfázisú és 230 V egyfázisú kimenet. Delta-Star (Δ-Y) tekercscsatlakozása lehetővé teszi, hogy a szekunder oldal semleges pontot biztosítson az egyfázisú elosztáshoz, miközben támogatja a háromfázisú terheléseket.

A 150 kVA névleges teljesítményű transzformátor gépi és segédvillamos terhelések keverékét képes kiszolgálni, ha a telephely tényleges igénye, indítási árama, teljesítménytényezője, terhelési tényezője és egyidejű működése megfelelően kiszámításra került.

Mik a legfontosabb műszaki adatok?

A transzformátor vásárlása előtt elengedhetetlen az elektromos konfiguráció megértése, mivel a feszültség, a frekvencia, a fáziselrendezés, a burkolatvédelem, a tekercselés anyaga és a hűtési mód mind befolyásolják a rendszer kompatibilitását.

Ez a konfiguráció különösen praktikus, ha egy áramforrásnak háromfázisú gépeket és egyfázisú segédberendezéseket is támogatnia kell. Az adattáblán szereplő kapacitás azonban nem tekinthető annak jelzésének, hogy minden csatlakoztatott eszköz egyidejűleg teljes névleges teljesítménnyel működhet.

Milyen előnyöket kínál ez a transzformátor?

Elektromos leválasztás az áramlási irányú terhelésekhez

A leválasztás transzformátorcsatoláson keresztül választja el az elsődleges és a szekunder elektromos áramkört. Ez az elrendezés segíthet egy ellenőrzött downstream energiarendszer kialakításában, és hasznos azokban az alkalmazásokban, ahol az elektromos leválasztás az általános elosztási terv részét képezi.

Rugalmas 400V és 230V elosztás

A Delta-Star másodlagos konfiguráció háromfázisú és egyfázisú elosztási lehetőséget is biztosít. A háromfázisú 400 V-os tápegység szivattyúkat, darukat, hegesztőgépeket, betonkeverőket és egyéb ipari gépeket, míg a 230 V-os világítást, irodai berendezéseket, hordozható szerszámokat, klímaberendezéseket és segédterheléseket képes kiszolgálni.

Teljes réz tekercselés

A transzformátor teljes réz tekercseket használ. A réz elektromos ellenállása viszonylag alacsony, és a megfelelően megtervezett rézvezetők segíthetnek a tekercselési veszteségek szabályozásában. A tényleges hőteljesítmény továbbra is a vezeték méretétől, a transzformátor kialakításától, a környezeti hőmérséklettől, a szigetelési rendszertől, a szellőzéstől és a terhelési feltételektől függ.

Automatikus hűtéskezelés

A hőmérséklet-érzékelők figyelik a tekercselés körülményeit. Az előre beállított hőmérséklet elérésekor az automatikus ventilátorok elkezdik növelni a hőleadást. Ez a megközelítés olyan alkalmazásoknál hasznos, ahol az elektromos terhelések ingadoznak, vagy az üzemi hőmérséklet megemelkedhet.

Integrált MCCB védelem

A bejövő és a kimenő oldalon öntött házas megszakítók találhatók. Ezek a megszakítók további áramköri védelmet és leválasztást biztosítanak, míg végső névleges értéküket a kábelméret, a csatlakoztatott terhelés, a várható áramerősség és a projekt védelmi koordinációs követelményei szerint kell kiválasztani.

Hol használható?

A 150 kVA teljesítmény sok közepes méretű villamos elosztó alkalmazásra alkalmas, ha a számított terhelés a transzformátor tervezési határain belül esik.

• Építési helyszínek:Ideiglenes áramellátást biztosít daruk, keverők, szivattyúk, hegesztőberendezések, világítás és telephelyi irodák számára.
• Ipari létesítmények:Támogatja a gyártógépeket egyfázisú elektromos segédterhelésekkel együtt.
• Kereskedelmi létesítmények:Elszigetelt kisfeszültségű elosztást biztosít ott, ahol az elektromos tervezés megkívánja.
• Ideiglenes energiaellátó rendszerek:Projekt alapú áramelosztási rendszerbe integrálható.
• Vegyes terhelésű telepítések:Mind a háromfázisú gépeket, mind a 230 V-os egyfázisú berendezéseket támogatja ugyanabból a másodlagos rendszerből.

Építési projektek esetén a GUANGBIAN által szállított Szaúd-Arábia projektkonfiguráció bemutatja, hogyan lehet egy rozsdamentes acél házat, a Delta-Star csatlakozást, az automatikus ventilátorhűtést, a réz tekercseket és a további MCCB-ket integrálni egy projektspecifikus transzformátor kialakításba.

Hogyan válasszuk ki a megfelelő konfigurációt?

A transzformátor kiválasztását az elektromos rendszerrel kell kezdeni, nem pedig egyszerűen a kVA besorolást. A teljes műszaki felülvizsgálatnak a következő tényezőkre kell kiterjednie:

1. A maximális kereslet kiszámítása:Határozza meg a tényleges üzemi terhelést, ahelyett, hogy csak az összes csatlakoztatott eszköz adattábláján szereplő névleges adatokat adná hozzá.
2. Ellenőrizze a motor indítóáramát:A motorok, kompresszorok, szivattyúk és egyéb induktív terhelések indításkor lényegesen nagyobb áramot igényelhetnek.
3. Bemeneti feszültség megerősítése:Ellenőrizze, hogy a primer feszültség megegyezik-e a rendelkezésre álló elektromos táplálással.
4. Erősítse meg a kimeneti követelményeket:Határozza meg, hogy a projekthez 400 V háromfázisú, 230 V egyfázisú vagy más feszültségkombináció szükséges.
5. Gyakoriság ellenőrzése:Ellenőrizze, hogy a telepítés 50 Hz-en vagy 60 Hz-en működik-e.
6. Tekintse át a környezeti feltételeket:A hőmérséklet, a szellőzés, a por, a nedvesség és a telepítés helye befolyásolja a hő- és burkolati követelményeket.
7. Határozza meg a védelmi követelményeket:Az MCCB besorolásait és a lefelé irányuló védelmet össze kell hangolni a kábelekkel és a csatlakoztatott berendezésekkel.
8. Erősítse meg a földelést:A nullapont és a földelés konfigurációjának követnie kell a projekt elektromos tervezését és a vonatkozó helyi előírásokat.

Ezek a megfontolások különösen fontosak, mivel egy transzformátor megfelelő méretűnek tűnhet normál üzemi körülmények között, de még mindig túlzott igénybevételt szenved, ha több nagyáramú motor indul egyszerre.

Hogyan hasonlítható össze a többi transzformátor opcióval?

A száraz típus és az olajba merülő technológia közötti választást a telepítési környezeten, a kapacitáson, a feszültségigényeken, az alkalmazandó szabványokon, a hűtési követelményeken, a rendelkezésre álló helyeken és az elektromos rendszer általános kialakításán kell alapulnia.

Hogyan gyártják és tesztelik?

Projektalapú transzformátorbeszerzés esetén a gyártási minőség csak egy része a folyamatnak. Ugyanilyen fontos az ügyfél elektromos specifikációinak pontos értelmezése.

A GUANGBIAN transzformátor-konfigurációkat gyárt a projekt követelményei szerint. Az alkalmazástól függően az olyan specifikációk, mint a bemeneti és kimeneti feszültség, a frekvencia, a tekercselés elrendezése, a ház kialakítása, a hűtési mód és a védelmi konfiguráció beállíthatók.

A gyártási folyamatnak meg kell erősítenie a legfontosabb elektromos paramétereket a gyártás megkezdése előtt. Ezt követően a gyári tesztelés elvégezhető az elfogadott műszaki specifikáció és az alkalmazandó szabvány szerint, a vizsgálati jegyzőkönyvek és a harmadik fél által végzett ellenőrzések rendelkezésre bocsátásával, ha a projekt megköveteli.

Árajánlatkéréskor megadandó legfontosabb információk

• Szükséges kVA kapacitás
• Primer és szekunder feszültség
• 50 Hz vagy 60 Hz frekvencia
• Egyfázisú vagy háromfázisú követelmények
• Tekercselőanyag preferencia
• Kötelező csatlakozási konfiguráció
• Beltéri vagy kültéri telepítési feltételek
• Tokozásvédelmi követelmények
• Hűtési követelmények
• MCCB vagy egyéb védelmi követelmények
• A terhelés típusa és a motor indítási jellemzői
• Alkalmazandó helyi elektromos szabványok

Ezen adatok megadása az ajánlattételi szakaszban segít a gyártónak olyan transzformátor-konfiguráció kifejlesztésében, amely megfelel a tényleges projektnek, nem pedig egy általános szabványmodellre hagyatkozik.

Gyakran Ismételt Kérdések

Mekkora ennek a transzformátornak a kimeneti feszültsége?

Ez a konfiguráció 400 V háromfázisú és 230 V egyfázisú kimenetet biztosít. A projekt követelményei szerint más feszültségkombinációk is kialakíthatók.

A 400V-os és a 230V-os terhelések működhetnek ugyanarról a transzformátorról?

Igen. A Delta-Star csatlakozás háromfázisú másodlagos betáplálást és nullapontot biztosít az egyfázisú elosztáshoz. A csatlakoztatott terheléseknek megfelelően kiegyensúlyozottnak kell lenniük, és a transzformátor névleges kapacitásán belül kell maradniuk.

Hogyan működik az automatikus hűtőventilátor?

A hőmérséklet-érzékelők figyelik a tekercs hőmérsékletét. Az előre beállított hőmérséklet elérésekor a vezérlőrendszer működésbe hozza a hűtőventilátorokat a hőleadás fokozása érdekében. A tényleges szabályozási hőmérsékletnek követnie kell a transzformátor termikus tervezését.

Mit jelent az IP43 védelem?

Az IP43 az 1 mm-nél nagyobb szilárd idegen testek elleni védelmet és a vízpermet elleni védelmet jelzi a vonatkozó IPX3 vizsgálati feltételek mellett. Nem szabad teljesen por- vagy vízállóként értelmezni.

Elég 150 kVA egy építkezéshez?

Ez a telephely számított elektromos igényétől függ. A szükséges transzformátorkapacitás megerősítése előtt figyelembe kell venni a motor indítóáramát, a hegesztőberendezést, az egyidejű működést, az ideiglenes csúcsterheléseket, a teljesítménytényezőt és a terhelési tényezőt.

A transzformátor testreszabható?

Igen. A bemeneti és kimeneti feszültség, frekvencia, csatlakozási konfiguráció, burkolat, hűtési mód, tekercselés elrendezése és védelmi konfigurációja testreszabható a projekt elektromos követelményei szerint.

Testreszabott transzformátor-megoldásra van szüksége?

A megfelelő transzformátor kiválasztása végső soron az elektromos kapacitás, a feszültségátalakítás, a leválasztás, a védelem, a hűtés és a telepítés feltételeinek a valós működési környezethez való igazításáról szól. A konfigurálható elektromos specifikációkkal és a projektorientált gyártással a GUANGBIAN támogathatja azokat az ügyfeleket, akik praktikus transzformátormegoldást keresnek ipari, építőipari és egyéb kisfeszültségű elosztási alkalmazásokhoz. Ha új projektet tervez, vagy egy meglévő egységet cserél,lépjen kapcsolatba velünkaz Ön feszültségével, kapacitásával, frekvenciájával, terhelési típusával és telepítési követelményeivel, hogy megvitassák a megfelelő transzformátor konfigurációt, és projektspecifikus árajánlatot kapjanak.
