Hogyan javíthatja a 37,5 KVA-os oszlopra szerelt transzformátor a megbízható áramelosztást?

Guangbianellátja a37,5 KVA oszlopra szerelt transzformátorlakossági, mezőgazdasági, kereskedelmi és könnyűipari terhelést kiszolgáló felsővezeték-elosztó rendszerekhez. Praktikus kültéri használatra tervezték, ez a transzformátor a kompakt oszlopra szerelt telepítést, a réz tekercseket, az olajszigetelést, az ellenőrzött gyártást és a gyári tesztelést egyesíti, hogy támogassa a stabil közép- és kisfeszültségű áramelosztást.

A 37,5 KVA-os oszlopra szerelhető transzformátor egy olyan elosztó transzformátor, amely a felsővezetékekből származó középfeszültséget a végfelhasználók számára alkalmas alacsonyabb feszültségre csökkenti. 37,5 KVA névleges teljesítménye alkalmassá teszi viszonylag mérsékelt elektromos terhelésekre, ahol a kompakt, megemelt transzformátor telepítést részesítik előnyben. Ez a cikk elmagyarázza, hogyan működik a transzformátor, hol használják, milyen műszaki tényezők befolyásolják a teljesítményt, hogyan gyártják és tesztelik, és miért lehet praktikus az oszlopra szerelt telepítés a modern felső elosztóhálózatokban.

Tartalomjegyzék

Mi az a 37,5 KVA oszlopra szerelt transzformátor?

Hogyan működik egy 37,5 KVA oszlopra szerelt transzformátor?

Hol használnak 37,5 KVA oszlopra szerelt transzformátort?

Mik a legfontosabb jellemzők?

Hogyan készül a transzformátor?

Milyen tesztelést érdemes fontolóra venniük a vásárlóknak?

Miért válasszon oszlopra szerelt elosztó transzformátort?

Hogyan válasszák ki a vásárlók a megfelelő transzformátort?

Gyakran Ismételt Kérdések

Következtetés

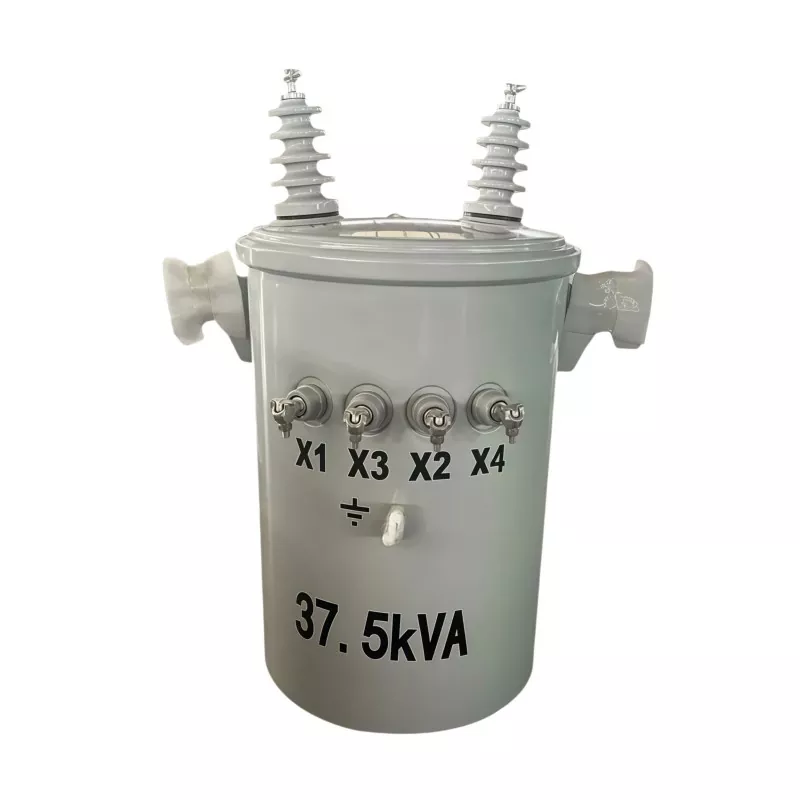

Mi az a 37,5 KVA oszlopra szerelt transzformátor?

A 37,5 KVA oszlopra szerelt transzformátor egy közműoszlopra vagy hasonló felső tartószerkezetre szerelt elektromos elosztó berendezés. Elsődleges feladata, hogy a középfeszültségű villamos energiát a felsővezetékről egy alacsonyabb feszültségűre csökkentse, amelyet lakossági, mezőgazdasági, kereskedelmi és könnyűipari fogyasztók használhatnak.

A 37,5 KVA névleges teljesítmény a transzformátor látszólagos teljesítményét jelzi. A gyakorlati elosztási tervezésben ez a kapacitás alkalmas lehet mérsékelt igényű hálózatokra, ahol egy nagyobb transzformátor felesleges kapacitást vezetne be, míg egy kisebb egység túlterheltté válhat.

Az oszlopra szerelhető konfiguráció praktikus alternatívát kínál a földre szerelt berendezésekkel szemben. Mivel a transzformátor megemelt, értékes földterület maradhat rendelkezésre utak, épületek, mezőgazdasági műveletek vagy egyéb infrastruktúra számára.

A különböző transzformátorkonfigurációkat kutató vásárlók számára a Guangbian teljesítménytranszformátor-megoldásai további információkat nyújtanak az olajba merülő, száraz típusú és oszlopra szerelhető transzformátorokról.

Hogyan működik egy 37,5 KVA oszlopra szerelt transzformátor?

A működési elv az elektromágneses indukción alapul. Bár a berendezés kompakt, működése a mágneses mag, a primer tekercs, a szekunder tekercs, a szigetelőrendszer és a hűtőközeg összehangolt teljesítményétől függ.

1. Középfeszültségű bemenet

Az elektromos energia egy felső elosztó hálózatról érkezik, és belép a transzformátor primer tekercsébe. A pontos bemeneti és kimeneti feszültség konfiguráció a projekt követelményeitől és a vonatkozó közmű szabványoktól függ.

2. Mágneses mező létrehozása

A primer tekercsen átfolyó váltakozó áram változó mágneses teret hoz létre a transzformátor magjában. A szemcse-orientált elektromos acélt gyakran használják elosztó transzformátormagokban, mivel mágneses tulajdonságai segítenek szabályozni a magveszteségeket.

3. Feszültség transzformáció

A változó mágneses tér feszültséget indukál a szekunder tekercsben. A primer és szekunder tekercsek közötti fordulatszám határozza meg a feszültség transzformációs viszonyt, lehetővé téve a középfeszültségű táplálás egy használható alacsonyabb feszültségre való csökkentését.

4. Alacsony feszültségű tápellátás

Az átalakított villamos energiát ezután a kisfeszültségű elosztó hálózaton keresztül a csatlakoztatott terhelésekhez szállítják. A transzformátor megfelelő méretezése segít fenntartani az elfogadható működési feltételeket, miközben elkerüli a szükségtelen kapacitás- és energiaveszteséget.

Hol használnak 37,5 KVA oszlopra szerelt transzformátort?

A 37,5 KVA kapacitás különösen fontos az alacsony vagy közepes elektromos igényű elosztórendszereknél. Tipikus alkalmazások a következők:

• Lakossági elosztás:Otthonok, vidéki lakásklaszterek és kisközösségek ellátása.
• Vidéki villamosítás:A hálózatbővítés támogatása azokon a területeken, ahol széles körben alkalmazzák a rezsielosztást.
• Mezőgazdasági létesítmények:Öntözőszivattyúk, mezőgazdasági épületek, állattartó létesítmények és üvegházi berendezések áramellátása.
• Kisebb kereskedelmi épületek:Üzletek, irodák, műhelyek, raktárak és hasonló helyiségek támogatása.
• Könnyű ipari terhelések:Kisebb feldolgozó létesítmények, karbantartó műhelyek ellátása mérsékelt igény esetén.
• Ideiglenes projektek:Kültéri elektromos elosztás biztosítása kiválasztott építési vagy mérnöki alkalmazásokhoz.

A transzformátor meghatározása előtt a mérnököknek ki kell számítaniuk a tényleges és várható terhelési igényt, ahelyett, hogy kizárólag a névleges kapacitás alapján választanák ki a berendezést.

Melyek a 37,5 KVA oszlopra szerelt transzformátor főbb jellemzői?

Számos felépítési és teljesítményjellemző befolyásolja az oszlopra szerelt transzformátor alkalmasságát kültéri elosztási projektekhez.

Beszerző csoportok esetében ezeket a jellemzőket a szükséges feszültségaránnyal, frekvenciával, fáziskonfigurációval, szigetelési szinttel, környezeti feltételekkel, alkalmazandó szabványokkal és közmű-specifikációkkal együtt kell értékelni.

Hogyan készül a transzformátor?

A gyártás minősége közvetlen kapcsolatban áll a transzformátor megbízhatóságával. Egy 37,5 KVA-os oszlopra szerelt egység esetében a gyártási folyamat több szabályozott szakaszból áll, nem pedig egyszerűen egy tartály, mag és tekercsek összeszerelését.

Core gyártás

A mag elektromos acéllemezekből készül, amelyeket szabályozott méretekre vágnak és mágneses áramkörbe szerelnek össze. A megfelelő egymásra rakás, a kötések elrendezése, a felület állapota és a szorítónyomás segít a mágneses veszteségek és a mechanikai stabilitás szabályozásában.

Precíziós tekercselés

A tekercselési fokozat meghatározza a fontos elektromos és mechanikai jellemzőket. A Guangbian termékinformációi tisztaréz tekercseket írnak elő a 37,5 KVA-s egységhez. Gondosan ellenőrizni kell a vezeték méretét, a fordulatok számát, a tekercsfeszültséget, a rétegelrendezést és a szigetelési rendszert.

A tekercselés után a vákuumimpregnálás elősegítheti a szigetelőanyag behatolását a tekercsen belüli terekbe, és javíthatja a mechanikai rögzítést, a dielektromos teljesítményt és a hőátadást.

Mag és tekercs összeállítás

A kész tekercseket a transzformátormaggal, a szigetelőelemekkel és az elektromos csatlakozásokkal szerelik össze. A feszültség alatt álló alkatrészek közötti megfelelő távolság elengedhetetlen a szigetelés teljesítményéhez és a biztonságos működéshez.

Tartály szerelvény

Az aktív rész a transzformátor tartályába van beszerelve és szigetelőolajba merítve. Az olaj elektromos szigetelő közegként és hűtőközegként is szolgál. A Guangbian közzétett gyártási információi azt állítják, hogy az ásványi szigetelőolajat a feltöltés előtt víztelenítik és gáztalanítják, miközben a tartályhegesztések épségét ellenőrzik.

Milyen tesztelést érdemes fontolóra venniük a vásárlóknak?

A gyári tesztelés fontos része a transzformátorbeszerzésnek, mivel az elektromos teljesítményt nem lehet megbízhatóan értékelni pusztán a megjelenés alapján. A Guangbian közzétett termékinformációi szerint a 37,5 KVA-s egységét szállítás előtt több teszten is átesik.

• Terhelés nélküli tesztelés:Ellenőrzi a maghoz kapcsolódó áramot és veszteségeket terhelés nélkül.
• Terhelési teszt:Kiértékeli a terhelési veszteségeket és a hőmérséklet-emelkedési teljesítményt névleges működési feltételek mellett.
• Feszültségellenőrzés:Ellenőrzi a szigetelési képességet meghatározott teljesítmény-frekvencia tesztfeszültségekkel szemben.
• Impulzusfeszültség tesztelése:Segít felmérni a szigetelési rendszer azon képességét, hogy ellenáll-e a tranziens túlfeszültségnek.
• Szigetelő olaj vizsgálata:Kiértékeli az olyan tulajdonságokat, mint a letörési feszültség és a nedvességgel kapcsolatos jellemzők.
• DC ellenállás mérése:Segít azonosítani a tekercsellenállás és az elektromos csatlakozások rendellenességeit.

Projektbeszerzés esetén a vevőknek kérniük kell a vonatkozó vizsgálati jelentést, és meg kell erősíteniük, hogy a tesztelési követelmények megfelelnek a célország szabványainak és a helyi közszolgáltató műszaki specifikációinak.

Miért válasszon oszlopra szerelt elosztó transzformátort?

A pólusra szerelhető transzformátorok különösen praktikusak ott, ahol az elosztóhálózat már felsővezetékekre támaszkodik. Magasabb konfigurációjuk számos műszaki és infrastrukturális előnyt kínál.

• Hatékony helykihasználás:A transzformátor nem igényel nagy földszinti telepítési területet.
• Kompatibilitás felsővezetékekkel:A konfiguráció természetes módon kapcsolódik a felsővezetékekhez.
• Csökkentett polgári követelmények:Egyes földi telepítésekhez képest kevesebb dedikált földi szerkezetre lehet szükség.
• Gyakorlati vidéki alkalmazás:A konfiguráció alkalmas az elosztó hálózatok szétszórt közösségekre kiterjedő kiterjesztésére.
• Kültéri alkalmasság:Az időjárásálló szerkezet támogatja a kitett működési feltételeket.
• Hozzáférhető karbantartás:A közüzemi személyzet a megfelelő biztonsági eljárások alkalmazásával ellenőrizheti és szervizelheti a berendezést.

A telepítésnek azonban mindig meg kell felelnie a helyi elektromos előírásoknak, az oszlopterhelési követelményeknek, a távolságoknak, a földelési szabályoknak, a védelmi követelményeknek és a közüzemi eljárásoknak. A transzformátor kiválasztását ezért a teljes elosztási tervbe kell integrálni, nem pedig elszigetelt vásárlási döntésként kezelni.

Hogyan válasszák ki a vásárlók a megfelelő transzformátort?

A 37,5 KVA transzformátor kiválasztása többet jelent, mint a KVA szám megerősítését. A beszerzési mérnököknek a megrendelés leadása előtt át kell tekinteniük a teljes elektromos és környezetvédelmi követelményeket.

1. Erősítse meg a terhelést:Számítsa ki a jelenlegi keresletet és az ésszerű jövőbeli növekedést.
2. Erősítse meg a feszültségigényeket:Adja meg a primer és szekunder feszültségeket az elosztórendszernek megfelelően.
3. Ellenőrizze a fáziskonfigurációt:Határozza meg, hogy a projekthez egyfázisú vagy háromfázisú berendezés szükséges.
4. Ellenőrzés gyakorisága:Ellenőrizze a kompatibilitást a helyi elektromos hálózat frekvenciájával.
5. Értékelje a telepítési feltételeket:Vegye figyelembe a környezeti hőmérsékletet, magasságot, páratartalmat, szennyezést, szelet és kitettséget.
6. Ellenőrizze a védelmi követelményeket:Koordinálja a biztosítékokat, a túlfeszültség-védelmet, a földelést és egyéb védőeszközöket.
7. Műszaki dokumentáció kérése:Tekintse át a rajzokat, az adattábla-információkat, a vizsgálati jelentéseket és a vonatkozó szabványokat.
8. A beszállítói képesség felmérése:Vegye figyelembe a gyártási tapasztalatot, az ellenőrzési eljárásokat, a nyomon követhetőséget, a szállítási képességet és az értékesítés utáni támogatást.

Egy megbízható transzformátor beszállítónak képesnek kell lennie arra, hogy ezeket a paramétereket a gyártás előtt megvitassa, hogy a végső konfiguráció megfeleljen a tényleges projektnek, ne pedig egy általános specifikációra hagyatkozzon.

Gyakran Ismételt Kérdések

Mit jelent a 37,5 KVA egy transzformátoron?

A 37,5 KVA a transzformátor névleges látszólagos teljesítménye. Jelzi az elektromos terhelhetőséget a meghatározott üzemi feltételek mellett, és figyelembe kell venni a feszültséggel, a teljesítménytényezővel, a környezeti feltételekkel és a vonatkozó tervezési követelményekkel együtt.

Hol lehet 37,5KVA-s oszlopra szerelhető transzformátort telepíteni?

Alkalmazható lakóközösségek, vidéki területek, gazdaságok, kiskereskedelmi létesítmények, könnyűipari telephelyek és kiválasztott ideiglenes energiaprojektek megfelelő felsővezetéki elosztórendszereiben.

Miért fontosak a réztekercsek?

A réz nagy elektromos vezetőképességgel és jó mechanikai jellemzőkkel rendelkezik a transzformátortekercsekhez. A megfelelő vezetékméret és a szabályozott tekercsfeszültség is elengedhetetlen, ezért a tekercsanyagot nem szabad a teljes tekercstervezéstől függetlenül értékelni.

Minden projekthez megfelelő az oszlopra szerelhető transzformátor?

Nem. Az alkalmasság a terhelési követelményektől, a feszültségszintektől, a hálózati konfigurációtól, a telepítési környezettől, a közmű szabványoktól, az oszlop terhelhetőségétől, a biztonsági távolságoktól és a helyi elektromos előírásoktól függ. Szakképzett villamosmérnöknek kell megerősítenie a végleges specifikációt.

Mit kérjek a transzformátor gyártójától?

A vevőknek fontolóra kell venniük műszaki rajzok, adattábla-adatok, rutinvizsgálati dokumentáció, vonatkozó szabványok, telepítési információk, jótállási feltételek, csomagolási adatok és szállítási adatok kérését. A projektbeszerzéseknél a nyomon követhetőség és a dokumentált gyári tesztelés is értékes lehet.

Következtetés

A 37,5 KVA-os oszlopra szerelt transzformátor praktikus megoldást kínál a középfeszültségű villamosenergia-csökkentésre közepes terhelésű elosztási alkalmazásokhoz, miközben hatékonyan használja ki a felső infrastruktúrát. Teljesítménye a teljes mérnöki rendszertől függ, beleértve a mag felépítését, a réztekercselés minőségét, a szigetelést, a hűtést, a tartály integritását, a gyári tesztelést és a helyes telepítést. A Guangbian oszlopra szerelt transzformátorokat gyárt Kínában, és támogatja a globális vásárlókat közvetlen gyári beszerzésekkel és transzformátor-megoldásokkal. Ha vidéki villamosítási projektet, közműelosztó rendszert, mezőgazdasági áramhálózatot vagy kereskedelmi alkalmazást tervez,lépjen kapcsolatba velünkmegbeszélni a szükséges feszültséget, kapacitást, telepítési feltételeket, tesztelési követelményeket és testreszabott transzformátormegoldást a projekthez.
