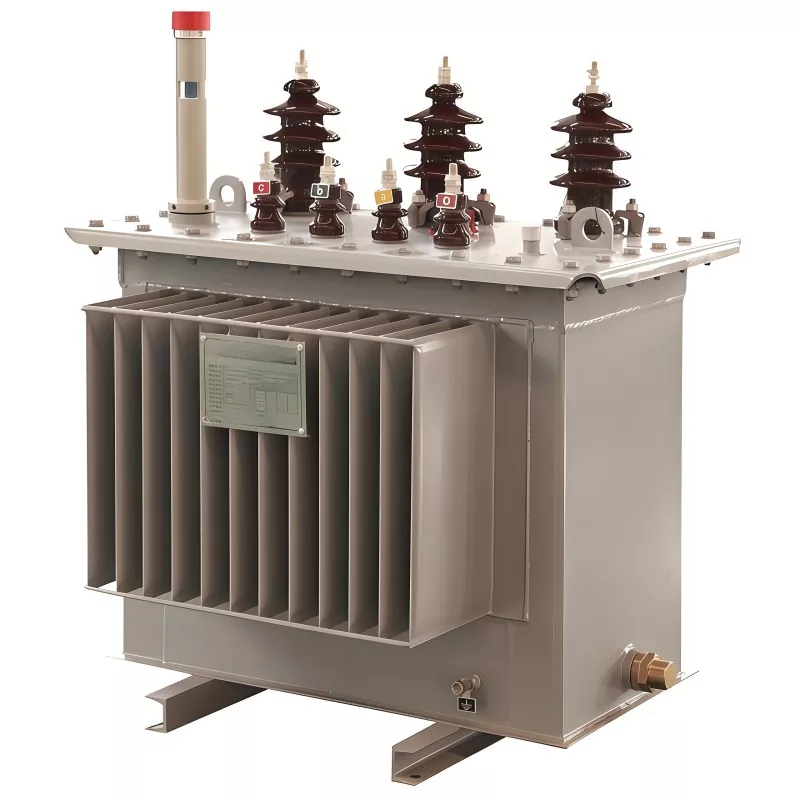

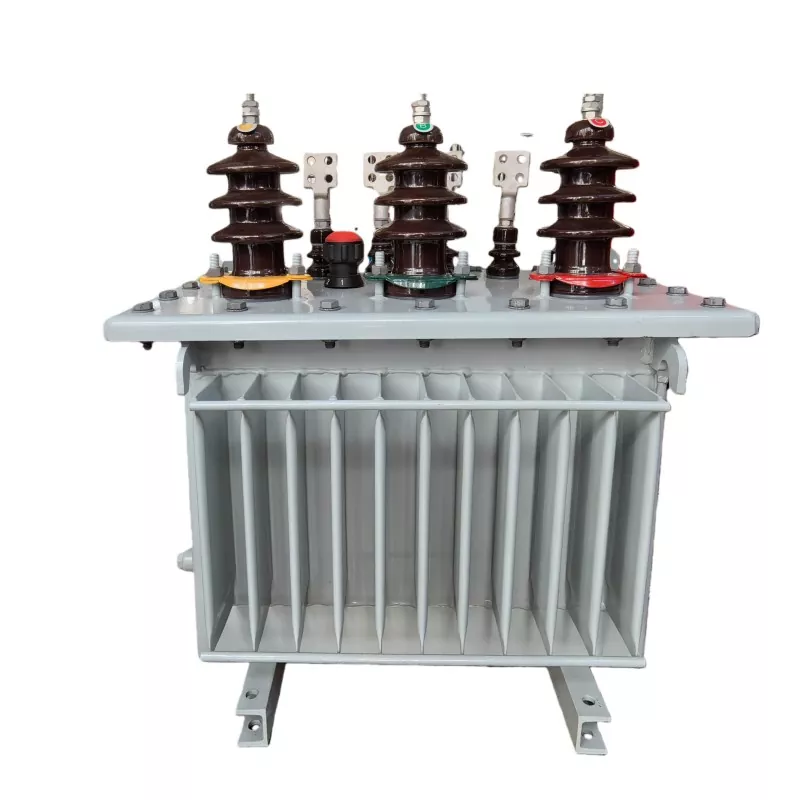

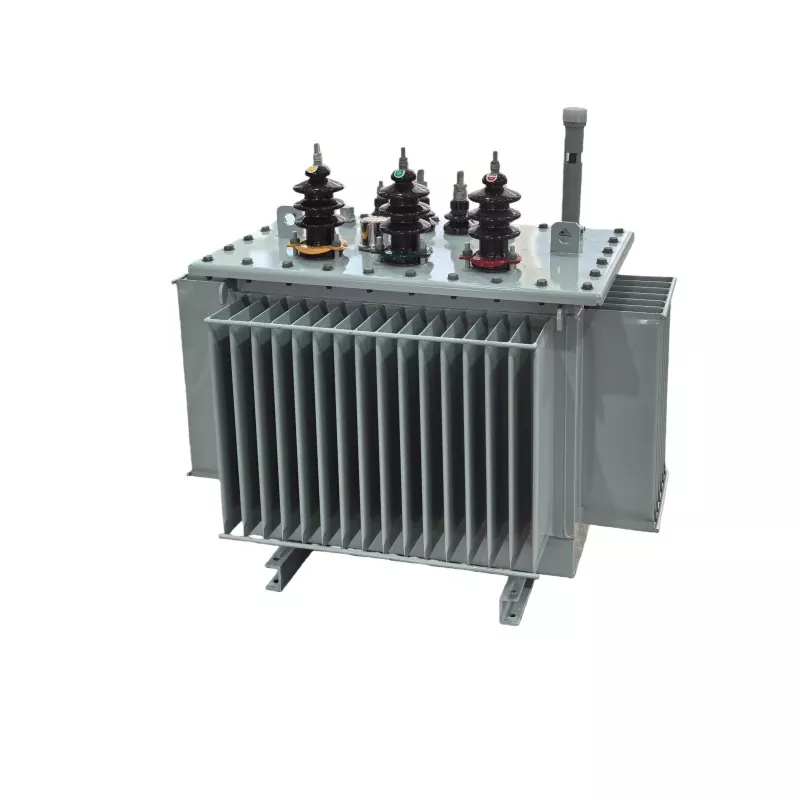

100KVA 11KV olajba merülő transzformátor

A 100 KVA 11 KV olajba merülő transzformátor egy középfeszültségű elosztó transzformátor, amelyet arra terveztek, hogy a 11 kV-os primer feszültséget alacsony feszültségű szintre (általában 400 V / 415 V / 0,4 kV) csökkentse ipari, kereskedelmi és közüzemi áramelosztó rendszerekben.

Ásványi szigetelőolajat használ hűtő- és szigetelő közegként, így biztosítva a stabil hőteljesítményt és a nagy dielektromos szilárdságot folyamatos terhelés mellett.

Alkalmazási eset

A GUANGBIAN által gyártott 100KVA 11KV olajba merülő transzformátort egy afrikai vásárló nemrégiben telepítette egy meghibásodott transzformátor cseréjére, amely egy helyi áramelosztó rendszerben rövidzárlati sérülést szenvedett.

Ebben a projektben az eredeti transzformátor alumínium tekercseket használt, amelyeket költségtakarékossági okokból választottak ki. Azonban az instabil hálózati feltételek és a felhasználói oldalon gyakori feszültségingadozások miatt a transzformátor többször is túlterhelésnek és rövidzárlati feszültségnek volt kitéve, ami túlzott felmelegedéshez és a tekercselés meghibásodásához vezetett.

Réz vs alumínium tekercsek 100 KVA transzformátorhoz

A 100 KVA elosztó transzformátorhoz a GUANGBIAN mindkettőt biztosítja:

● Réz tekercselési lehetőség

● Alumínium tekercselési lehetőség

Míg az alumínium tekercsek alacsonyabb kezdeti költséget kínálnak, hőállóságuk és mechanikai szilárdságuk viszonylag alacsonyabb a réz tekercsekhez képest.

Instabil áramkörnyezetekben – például:

● Gyakori feszültségingadozások

● Magas bekapcsolási áramviszonyok

● Ismétlődő rövidzárlati események

Az alumínium tekercsek hajlamosabbak a következőkre:

● Túlmelegedés túlterhelés esetén

● Szigetelés romlása

● Csökkentett élettartam zord hálózati alkalmazásokban

Költség és megbízhatóság mérlegelése

Bár az alumínium tekercselő transzformátorok kezdeti beszerzési költsége alacsonyabb, a valós alkalmazások azt mutatják, hogy instabil hálózati környezetben a teljes életciklus-költség a következők miatt növekedhet:

● Karbantartási követelmények

● Váratlan hibák

● Csereköltségek

Ezért a rendszer hosszú távú stabilitásának biztosítása és a nem tervezett leállások csökkentése érdekében az anyagválasztást a tényleges működési feltételeken kell alapul venni, nem csupán a kezdeti áron.

Műszaki Dokumentum

Működési környezet

Hőmérséklet viszonyok:

Hosszú távú üzemi környezeti hőmérséklet: -25 ℃ ~ +45 ℃.

Maximális üzemi környezeti hőmérséklet: legfeljebb +50 ℃.

Tárolási és szállítási hőmérséklet:

-40 ℃ ~ +60 ℃.

Páratartalom:

Relatív páratartalom: ≤95% 25 ℃-on

Magassági követelmények:

Névleges magassági alkalmazkodási tartomány: ≤1000 méter

Technikai pozicionálás kontra versenyzők

Olajba merülő vs száraz típusú transzformátor

Az olajba merülő transzformátorok alkalmasabbak nagy igénybevételű, kültéri és hosszú élettartamú alkalmazásokhoz.

Az alacsonyabb szabványokhoz képest (S9 / S11 / S13 sorozat trendje)

● S9: Magasabb veszteségek, elavult hatékonysági szabvány

● S11: Alapvető modern hatékonyság

● S13: Alacsony veszteségű, nagy hatékonyságú kialakítás (exportpiacokon preferált)

Az S13 magtechnológiával tervezett 100 kVA-os transzformátor 15–30%-kal csökkentheti az üresjárati veszteségeket az S11-hez képest, és javítja a megtérülést a hosszú távú működéshez képest.

Piaci szintű versenytárs pozicionálás

Összehasonlítva a generikus gyártókkal:

● Jobb veszteségszabályozás (üres- és terhelési veszteség-optimalizálás)

● Erősebb rövidzárlatállóság

● Továbbfejlesztett tömítési technológia (olajszivárgás megelőzés)

● Jobb megfelelőségi dokumentáció az exportpiacokon

A mi gyárunk

Lemezműhely

Fóliatekercselő műhely

Tekercselő műhely

Tekercselő sütő műhely

Transzformátor összeszerelő műhely

Transzformátor üzembe helyezési műhely

GYIK

1. kérdés: Mennyi az élettartama egy 100 KVA-s olajba merülő transzformátornak?

Általában 20-30 év, a terhelési viszonyoktól, a karbantartástól és a telepítési környezettől függően.

Q2: Használható kültéren?

Igen. Az olajbemerített transzformátorokat kifejezetten kültéri alállomásokhoz és zord környezetekhez tervezték.

Q3: Milyen karbantartás szükséges?

● Rendszeres olajszint-ellenőrzés

● Időszakos olajdielektromos vizsgálat

● Perselyek és csatlakozások meghúzása

● Hőmérséklet figyelése

A karbantartási intervallumok általában hosszabbak, mint a száraz típusú transzformátoroké.

4. kérdés: Mi a különbség a 11KV és a 10KV transzformátorok között?

A 11KV egy magasabb rendszerfeszültség, amelyet általában a nemzetközi elosztóhálózatokban használnak. A teljesítmény alapelvei hasonlóak maradnak, de a szigetelési követelmények szigorúbbak.

5. kérdés: Alkalmas-e megújuló energia projektekhez?

Igen. Stabilitása és túlterheléstűrő képessége miatt széles körben használják nap- és szélcsökkentő elosztórendszerekben.
