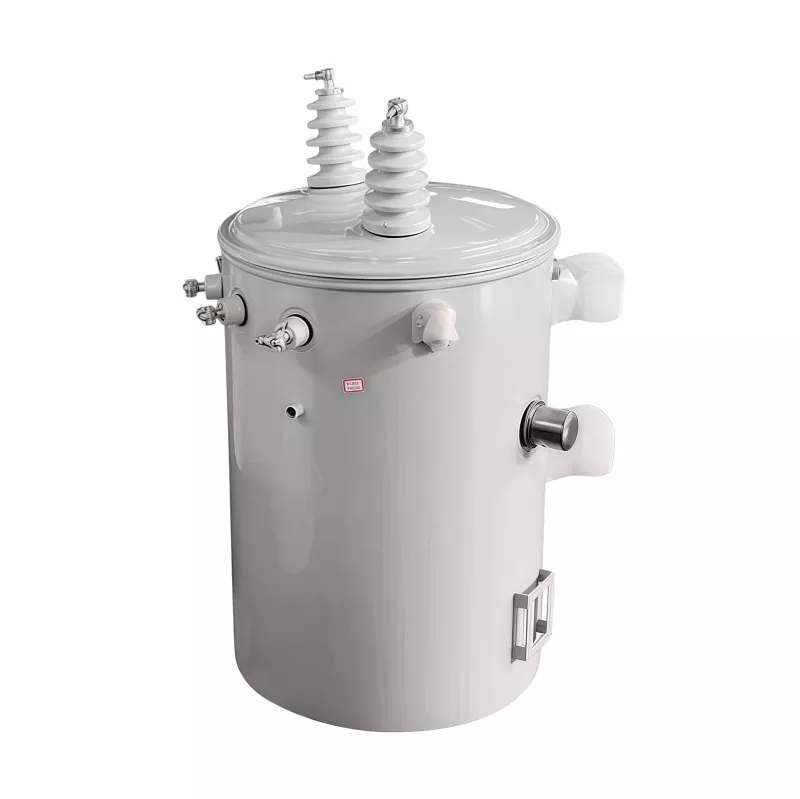

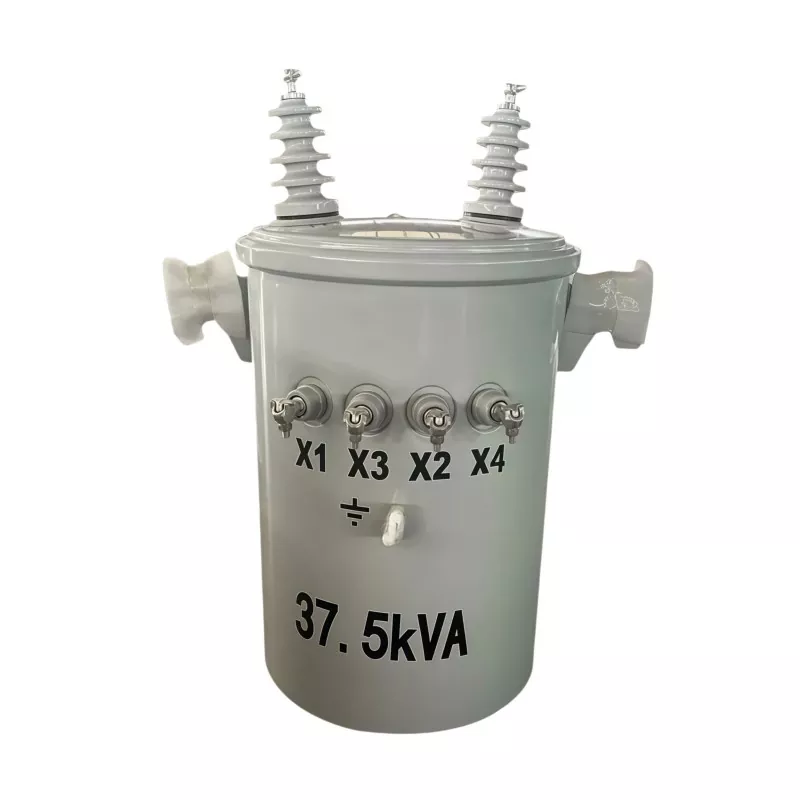

37,5 KVA oszlopra szerelt transzformátor

A 37,5 KVA-os oszlopra szerelt transzformátor egy elektromos elosztó transzformátor, amelyet közüzemi oszlopokra szerelnek fel, hogy a távvezetékekből származó középfeszültségű villamos energiát alacsonyabb használható feszültségre csökkentsék lakossági, kereskedelmi, mezőgazdasági és könnyűipari alkalmazásokhoz. 37,5 kilovolt-amper (KVA) névleges kapacitásával általánosan használják a felsővezetékes áramelosztó rendszerekben, hogy stabil, hatékony és megbízható áramellátást biztosítsanak városi és vidéki területeken. Kompakt, oszlopra szerelt kialakítása segít helyet takarítani a talajban, leegyszerűsíti a telepítést, és támogatja a költséghatékony áramelosztó hálózatokat.

Működési elv

Az oszlopra szerelt transzformátor az elektromágneses indukció elvén működik.

Nagyfeszültségű bemenet

A közép- vagy nagyfeszültségű villamos energia a primer tekercsbe jut felsővezetékeken keresztül.

Mágneses mező generálása

Amikor váltakozó áram folyik át a primer tekercsen, változó mágneses teret hoz létre a transzformátor magon belül.

Feszültség transzformáció

Ez a mágneses tér feszültséget indukál a szekunder tekercsben. A tekercsek közötti fordulatszám alapján a feszültség alacsonyabb használható szintre csökken.

Stabil kimeneti ellátás

Az átalakított kisfeszültségű villamos energiát ezután lakossági, kereskedelmi vagy ipari felhasználókhoz szállítják stabil teljesítménnyel.

Alkalmazások

A 37,5 KVA-os oszlopra szerelt transzformátor kis és közepes terhelésű elosztórendszerekhez készült, hatékonyan csökkenti a középfeszültségű villamos energiát a végfelhasználók számára használható alacsony feszültségre. Széles körben használják a következő forgatókönyvekben:

Lakossági áramelosztás

Ideális lakónegyedekhez, vidéki házakhoz és kis közösségekhez, stabil áramellátást biztosítva a világításhoz, háztartási készülékekhez és napi áramfogyasztáshoz.

Vidéki villamosítási projektek

Általánosan használt vidéki hálózatbővítési és távoli áramellátó rendszerekben egyszerű telepítése és alacsony karbantartási igénye miatt.

Mezőgazdasági energiarendszerek

Alkalmas farmokhoz, öntözőrendszerekhez, állattartó létesítményekhez és üvegházakhoz, vízszivattyúkhoz, motorokhoz és mezőgazdasági gépekhez.

Kis kereskedelmi létesítmények

Széles körben alkalmazható kis irodákban, kiskereskedelmi üzletekben, benzinkutakban, műhelyekben és tárolóhelyeken a stabil kereskedelmi áramellátás érdekében.

Könnyűipari alkalmazások

Kis gyárakban, feldolgozó műhelyekben és mérsékelt energiaigényű karbantartó létesítményekben használják.

Ideiglenes áramellátási projektek

Gyakori építkezéseken és ideiglenes kültéri mérnöki projektekben, amelyek rugalmas és megbízható áramelosztást igényelnek.

Nézzük végig, hogyan készíti el a GUANGBBIAN egyet.

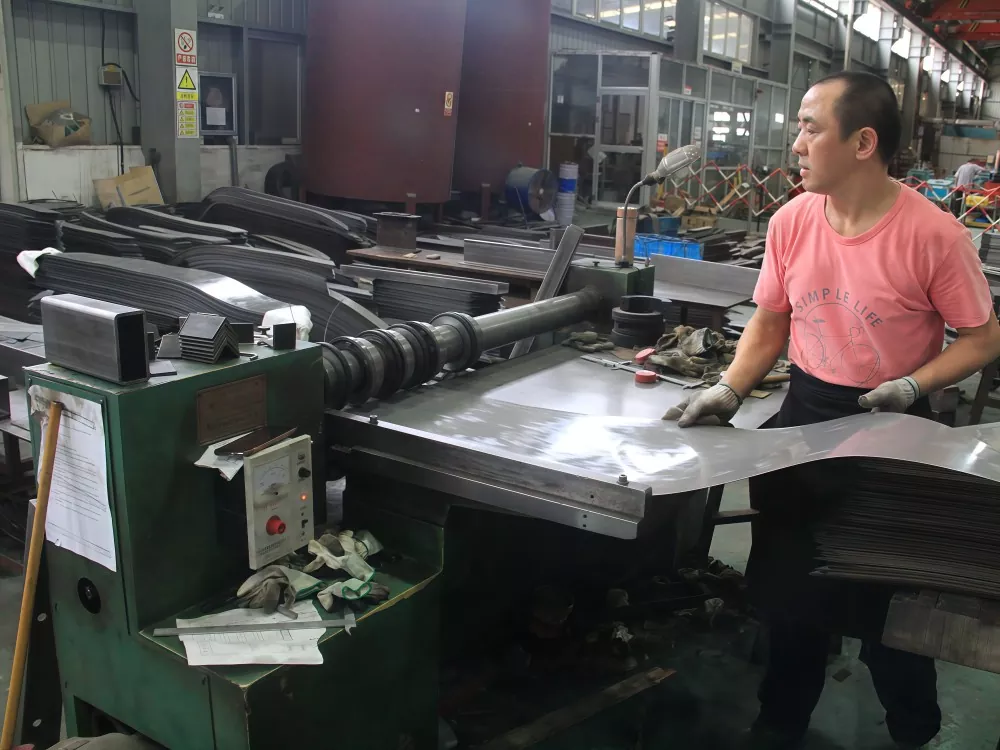

1. lépés: Maggyártás

A mag szemcseorientált szilíciumacéllal kezdődik. Kiváló mágneses tulajdonságok, de törékeny – nem lehet úgy bélyegezni, mint a hagyományos acélt.

A lapokat meghatározott méretekre vágjuk, majd rétegenként egymásra rakjuk speciális berendezéseken. Az egyes rétegek illesztései el vannak tolva az alatta lévőhöz képest, ami minimálisra csökkenti a légréseket a mágneses úton. Amint elérjük a megcélzott vastagságot, az egész köteget szorosan rögzítjük és vákuum-impregnáljuk, hogy minden a helyére kerüljön.

A transzformátor gyártási folyamata ettől a lépéstől függ. Kötési tényező, felületi síkság, szorítónyomás – ezek közül bármelyiket kihagyja, és az üresjárati veszteségek meghaladják a specifikációt.

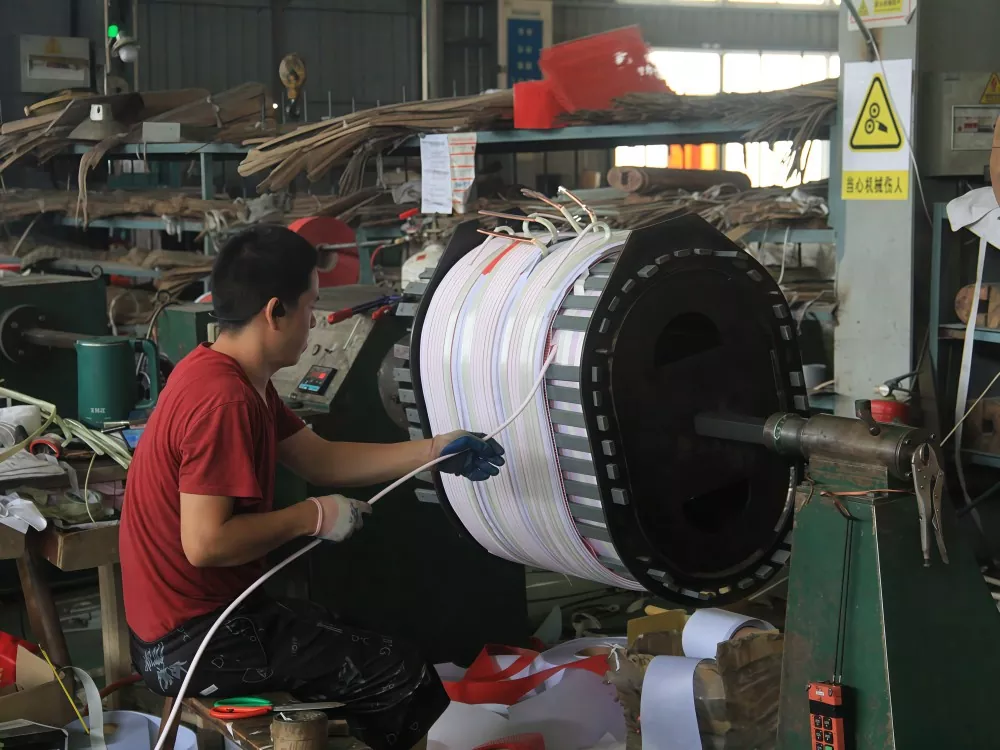

2. lépés: Tekercselés

Itt válik kritikussá. A tekercselőműhely szabályozott hőmérsékleten és páratartalom mellett működik. A kezelők a tekercselőgépeknél ülnek, rézdrótot vezetnek a tekercsformázóra, soronként forgatják, egyenletesen és szorosan tartják.

A GUANGBIAN 37,5 kva-os oszlopra szerelt transzformátora tiszta réz tekercselést használ, nem alumíniumot. Ezeket kínai üzemünkben gyártjuk, és minden részlet számít: huzalhossz, fordulatok száma, rétegminta. Túl laza a szél, a tekercsnek nincs mechanikai szilárdsága. Túl erős a szél, összetöri a szigetelést.

A tekercs feltekerése után vákuumos impregnáláson megy keresztül. A szigetelő lakk minden résbe beszivárog, rögzíti a meneteket, és dielektromos szilárdságot és jobb hőelvezetést biztosít a tekercsnek.

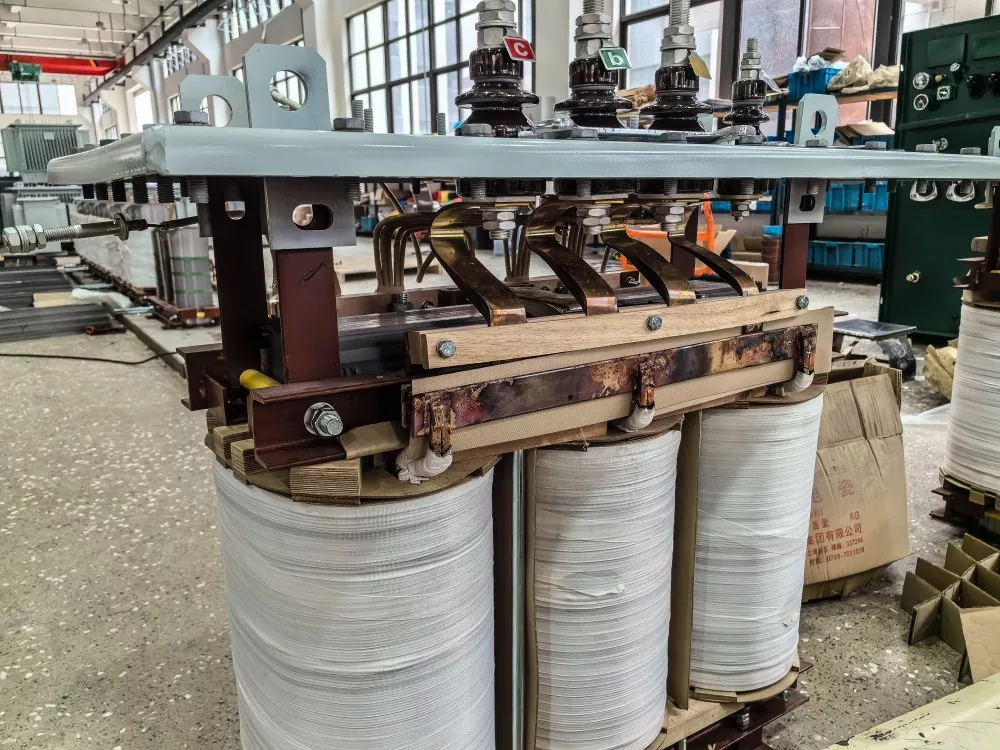

3. lépés: A mag és a tekercs összeszerelése

A tekercsek a mag lábaira csúsznak. A szigetelő távtartók bemennek, a vezetékek összekapcsolódnak, és az egész aktív rész formát ölt. A tekercsek közötti hézagoknak meg kell felelniük a szabványnak – itt nincs parancsikon.

Összeszerelés után az aktív alkatrész azonnal átmegy a transzformátor gyári tesztelésen: feszültségteszt és egyenáram-ellenállás mérés. Ebben a szakaszban bármi elakad, még egy kicsit is.

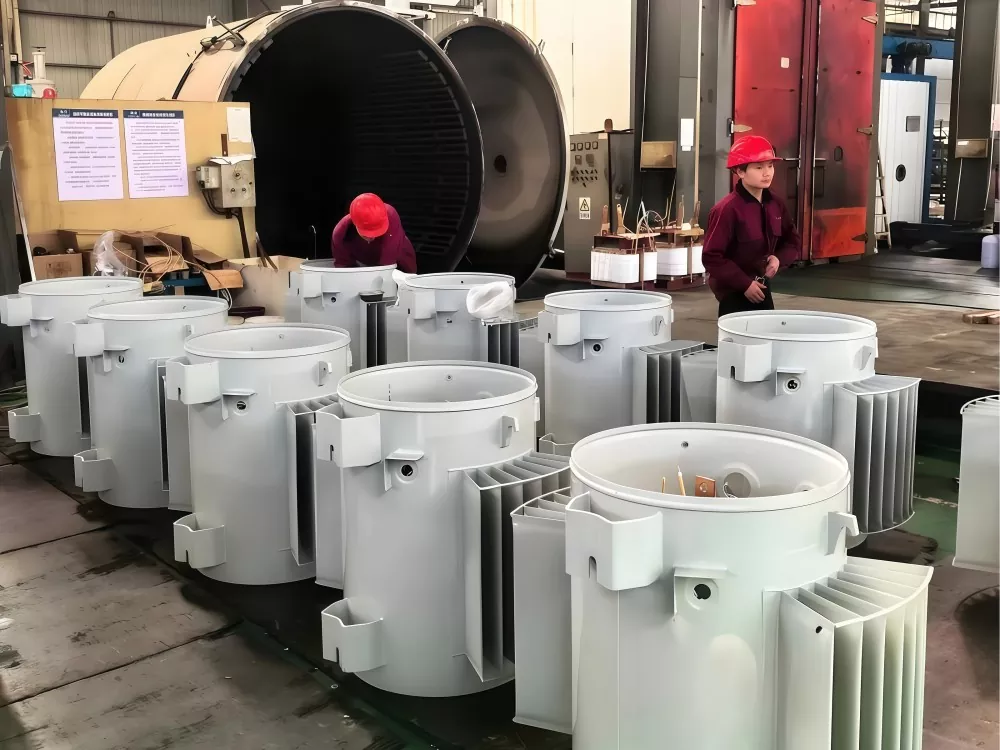

4. lépés: Tartály összeállítás

Az aktív alkatrész átment az ellenőrzésen? Leeresztik a tartályba. A tartály a transzformátor héja – tele van szigetelőolajjal, amely kettős feladatot lát el: dielektromos gátat és hűtőfolyadékot.

A GUANGBIAN-nál kiváló minőségű ásványi szigetelőolajat használunk. Dehidratálják és gáztalanítják, mielőtt bekerülne. Maga a tartály hegesztett szerkezetű, és minden hegesztési varrat röntgenvizsgálaton esik át. Szivárgás nem megengedett.

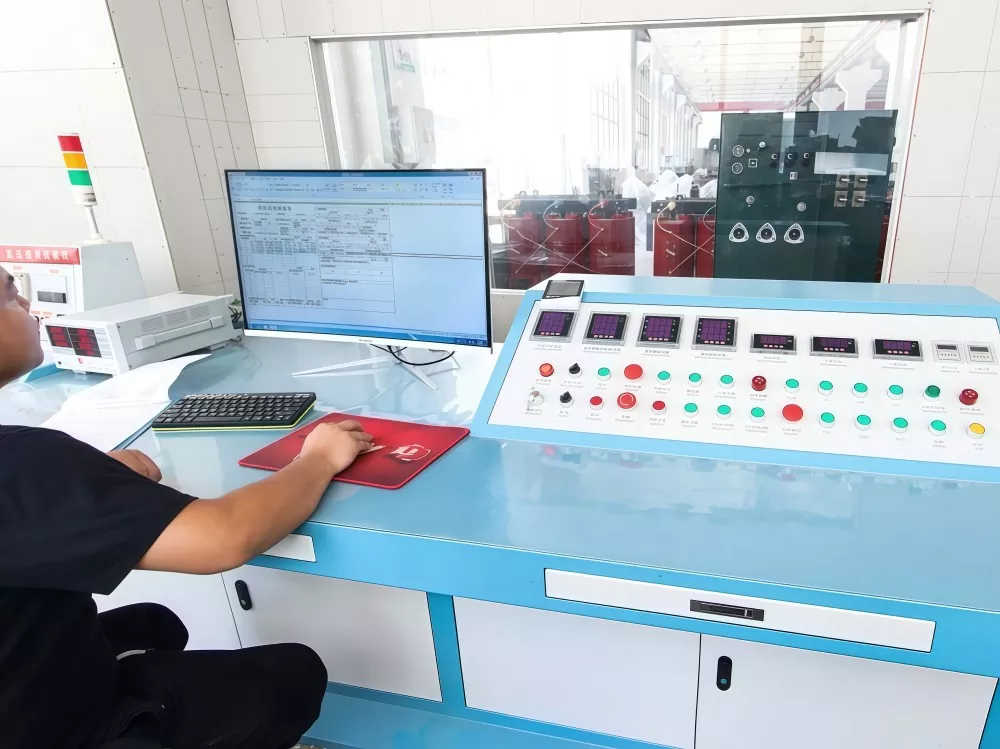

5. lépés: Utolsó tesztelés

Mielőtt bármely egység elhagyja a gyárat, teljes tesztrutinon megy keresztül:

Üresjárati teszt: Úgy kapcsoljuk be, hogy a másodlagos oldalon semmi sincs csatlakoztatva. Az áram- és veszteségértékek jelzik, hogy a mag működik-e. Egy 37,5 kva-os oszlopra szerelt transzformátoron az üresjárati veszteségnek ≤113 W-nál vagy az alatt kell lennie.

Terhelési teszt: Tegyen rá teljes névleges terhelést, és figyelje a számokat. A terhelési veszteség ≤413 W marad, és a hőmérsékletemelkedés nem haladja meg a 65°C-ot.

Feszültségállósági teszt: 21 kV tápfrekvencián a HV tekercsen egy teljes percig. 10kV az LV oldalon. Ha a szigetelés bírja, megyünk tovább.

Impulzusfeszültség teszt: 60kV-os tüske a primer, 30kV-os a szekunder. Ez megmondja, hogy a réz tekercses transzformátor képes-e kezelni egy valódi villám eseményt.

Szigetelőolaj teszt: Áttörési feszültség, nedvességtartalom, disszipációs tényező – mindegyiknek át kell mennie.

Minden teszt tiszta? Akkor – és csak akkor – kiérdemli a gyári címkét.

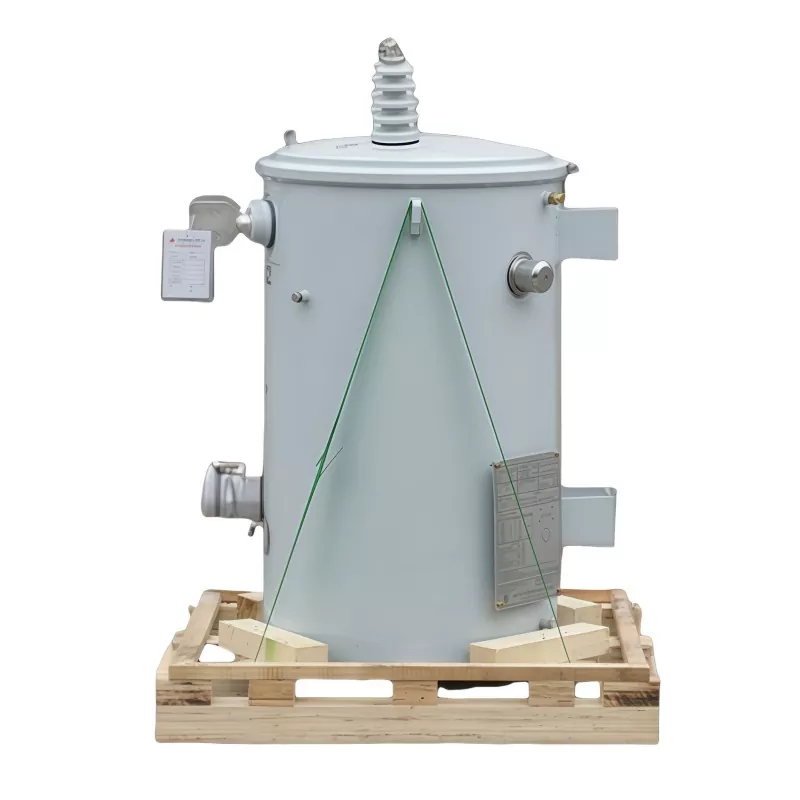

6. lépés: Csomagolás és szállítás

Sikerült minden teszten? A transzformátor nedvességálló burkolatot kap, egy fa raklapra rögzítve, és készen áll a szállításra. Minden GUANGBIAN egység egyedi sorozatszámmal rendelkezik, amely az adattáblán és az alaplapon látható. Kövesse nyomon ezt a számot, és megtalálja a gyártás dátumát, a vizsgálati feljegyzéseket, még azt is, hogy melyik nyersanyag tétel került bele.

Mostanra megvan a kép. A 37,5 KVA-s oszlopra szerelt transzformátor nem csak fémből és drótból áll össze. A transzformátor gyártási folyamata valódi kézműves és valódi embereket foglal magában, akik minden lépésnél odafigyelnek. Az ár számít, de a gyártási képesség és a minőség-ellenőrzés sokkal fontosabb.

Miért érdemes oszlopra szerelt transzformátort használni?

A földre szerelt transzformátorokhoz képest az oszlopra szerelhető transzformátorok számos jelentős előnnyel rendelkeznek:

Helytakarékos telepítés

Közműoszlopokra szerelhető, így nincs szükség földterületre vagy külön transzformátor helyiségekre.

Alacsonyabb infrastruktúra költség

Csökkenti az építési költségeket azáltal, hogy nincs szükség alapozásra, burkolatokra vagy további mélyépítési munkákra.

Hatékony a vidéki elosztáshoz

Kiválóan alkalmas vidéki és távoli területeken, ahol általánosan használnak felsővezeték-elosztó hálózatokat.

Könnyű karbantartási hozzáférés

Kényelmes magasságba szerelve ellenőrzéshez, karbantartáshoz és cseréhez, csökkentve az állásidőt.

Fokozott biztonság

A megemelt telepítés csökkenti a véletlen érintkezés, a vandalizmus és a környezeti károk kockázatát.

Megbízható kültéri működés

Időjárás- és korrózióálló tulajdonságokkal tervezték a hosszú távú kültéri teljesítmény érdekében.

Tökéletes felsővezetékes hálózatokhoz

Költséghatékony és hatékony áramellátási megoldásként széles körben használják a felső elosztórendszerekben.

Szeretné saját szemével látni? A GUANGBIAN kínai gyárunkban gyárt, és szívesen látjuk a gyárlátogatásokat. Vegye fel a kapcsolatot a túra ütemezéséhez.
