Hogyan javítja az áramelosztást egy 75 KVA-s oszlopra szerelt transzformátor?

Cikk összefoglaló

A megfelelő elosztótranszformátor kiválasztása sokkal többet jelent, mint egy szám, például a 75 KVA kiválasztása. A transzformátornak meg kell felelnie a primer feszültségnek, a szekunder feszültségnek, a fáziskonfigurációnak, a várható terhelésnek, a környezeti feltételeknek, a védelmi követelményeknek, a beépítési szerkezetnek és a vonatkozó elektromos szabványoknak. A megfelelően kiválasztott 75KVA-os oszlopra szerelt transzformátor hatékony és praktikus megoldást jelenthet ott, ahol az elektromos áramot a fogyasztási ponthoz közel kell átalakítani.

Ebben a cikkben megvizsgáljuk, hogyan működik egy 75 KVA-s egység, miért hasznos a kompakt oszlopra szerelt konfiguráció, hogyan befolyásolják a mag és a tekercselés anyagai a teljesítményt, mit jelentenek a hatékonysági előírások, és hogyan kerülhetik el a projektmérnökök a gyakori méretezési és telepítési hibákat. Azt is elmagyarázzuk, hogy a Guangbian hogyan közelíti meg a gyártást és a testreszabást a különböző elosztóhálózatokhoz.

Tartalomjegyzék

1. A 75KVA oszlopra szerelt transzformátor megértése
2. Hogyan működik a 75 KVA-os oszlopra szerelt transzformátor
3. Kapacitás és fázis konfiguráció
4. Elsődleges és szekunder feszültség kiválasztása
5. Mag, tekercsek, szigetelés és hűtés
6. Fontos teljesítményparaméterek
7. Ahol 75KVA oszlopra szerelt transzformátort használnak
8. Hogyan válasszuk ki a megfelelő transzformátort
9. Telepítési és karbantartási szempontok
10. Hogyan támogatja a Guangbian a Transformer projekteket?
11. Gyakran Ismételt Kérdések
12. Következtetés

Cikkvázlat

• Határozza meg a 75KVA elosztó transzformátor célját és felépítését!
• Ismertesse az alapvető elektromágneses átalakulási folyamatot!
• Beszélje meg a kapacitás-, fázis- és feszültségkompatibilitást.
• Vizsgálja meg az üzembiztonságot befolyásoló anyagokat és hűtési módot.
• Magyarázza el az üresjárati veszteséget, a terhelési veszteséget, az impedanciát és a gerjesztési áramot.
• A megfelelő alkalmazások és a közös projektkövetelmények meghatározása.
• Gyakorlati kiválasztási és karbantartási ellenőrzőlista biztosítása.
• Válaszoljon a gyakori beszerzési és műszaki kérdésekre.

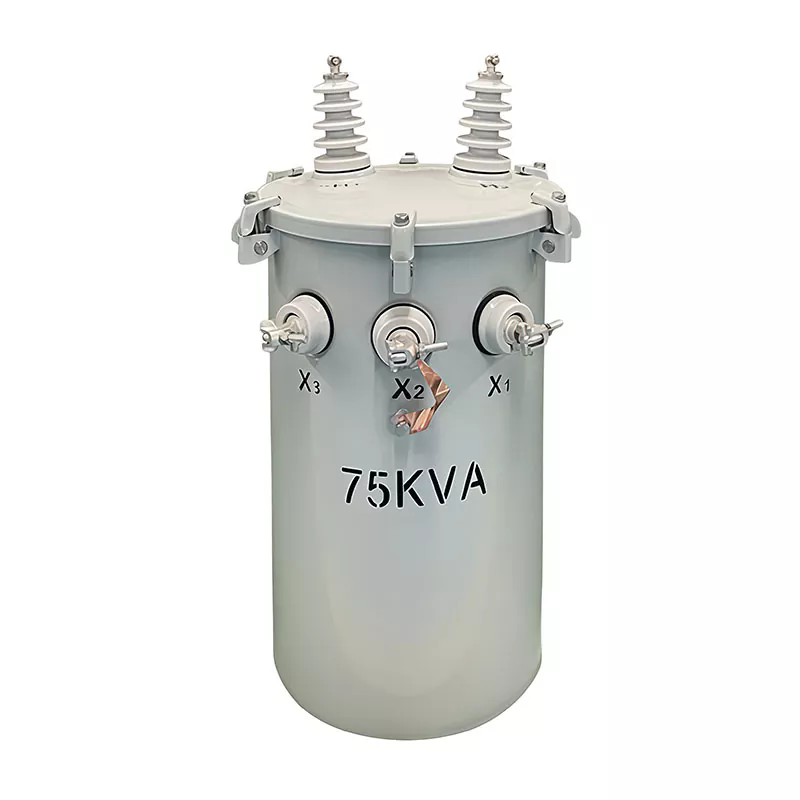

A 75KVA oszlopra szerelt transzformátor megértése

A 75KVA pólusra szerelt transzformátor egy olyan elosztó transzformátor, amely a középfeszültségű villamos energiát a végfelhasználók számára alkalmas alacsonyabb feszültségre csökkenti. Az alapra szerelt nagy alállomási transzformátorokkal ellentétben az oszlopra szerelt egységet egy közműoszlopra vagy megfelelő felső elosztószerkezetre kell elhelyezni. Ez az elrendezés a transzformátort az elektromos terhelés közelébe helyezi, miközben minimalizálja a földigényt.

A kifejezés75KVAleírja a transzformátor névleges látszólagos teljesítményét. A KVA vagy kilovolt-amper a feszültség és az áram kombinációját jelenti, amelyet a transzformátor kezelésére terveztek. Ez nem értelmezhető ajánlásként, hogy az egységet minden körülmények között folyamatosan a maximális névleges értékkel üzemeltesse.

A gyakorlati elosztási tervezés során a mérnökök általában figyelembe veszik a várható keresletet, a terhelések diverzitását, a jövőbeni terjeszkedést, a környezeti hőmérsékletet, a harmonikusokat és az üzemi feltételeket, mielőtt meghatároznák, hogy a 75 KVA elegendő kapacitást biztosít-e. A terhelés megfelelő értékelése elengedhetetlen, mert mind a tartós túlterhelés, mind a szükségtelen túlméretezés növelheti az életciklus költségeit.

A Guangbian 75 KVA-os oszlopra szerelt transzformátor megoldásokat gyárt különböző elosztási követelményekhez, beleértve a nemzetközi piacok számára testreszabott feszültségkonfigurációkat. A terméket kültéri áramelosztásra tervezték, és az elektromos rendszerhez és a projekt specifikációihoz igazítható.

Hogyan működik a 75 KVA-os oszlopra szerelt transzformátor

A működési elv az elektromágneses indukción alapul. Az elektromos energia a transzformátor primer tekercsébe nagyobb elosztó feszültséggel jut be. A váltakozó áram változó mágneses fluxust hoz létre a transzformátor magon belül. Ez a mágneses fluxus feszültséget indukál a szekunder tekercsben.

A primer és a szekunder tekercs aránya határozza meg a feszültség transzformációs arányát. Ha a primer feszültség lényegesen nagyobb, mint a szekunder feszültség, a transzformátor csökkenti a feszültséget, miközben növeli a rendelkezésre álló áramot a teljesítményviszony és a normál transzformátorveszteségek szerint.

Az egyszerűsített működési sorrend a következőképpen értelmezhető:

1. A középfeszültségű elektromosság belép a primer tekercsbe.
2. A váltakozó áram mágneses fluxust hoz létre a magban.
3. A mágneses fluxus feszültséget indukál a szekunder tekercsben.
4. A szekunder tekercs alacsonyabb feszültségű elektromos áramot szolgáltat.
5. A transzformátorolaj elvezeti a hőt az aktív komponensektől.
6. A védő- és felügyeleti alkatrészek támogatják a biztonságos működést.

Mivel a transzformátort a szabadban szerelik fel, a burkolata, a szigetelőrendszere, a tömítése, a korrózióállósága és az időjárás elleni védelem fontos részei a hosszú távú teljesítménynek. A műszakilag helyes elektromos tervezés továbbra is megfelelő mechanikai és környezetvédelmet igényel.

Kapacitás és fázis konfiguráció

A kapacitás az egyik első olyan specifikáció, amelyet a vásárlóknak ellenőrizniük kell, de mindig a fáziskonfigurációval együtt kell értékelni. Az egyfázisú 75 KVA transzformátor alkalmas bizonyos lakossági, világítási és kiskereskedelmi elosztórendszerekre, míg a háromfázisú berendezést általában akkor választják, ha a hálózat háromfázisú terhelést vagy ipari áramot igényel.

Az egyik fontos hiba annak feltételezése, hogy minden 75 KVA-s transzformátor azonos elektromos jellemzőkkel rendelkezik. A KVA minősítés csak a kapacitást azonosítja. Meg kell adni a feszültséget, fázist, frekvenciát, csatlakozási konfigurációt, impedanciát, szigetelési szintet és a vonatkozó szabványokat is.

Elsődleges és szekunder feszültség kiválasztása

A feszültségkompatibilitás kritikus fontosságú oszlopra szerelt transzformátor vásárlásakor. Például egy hálózati feszültségre tervezett konfigurációt nem lehet egyszerűen egy másik hálózathoz csatlakoztatni anélkül, hogy megbizonyosodna arról, hogy a szigetelési rendszere, a tekercselési elrendezése, a tartozékok és a besorolások megfelelőek.

Egy reprezentatív Guangbian 75KVA konfiguráció 4160 Grd Y / 2400 V elsődleges feszültségelrendezést és 120/240 V másodlagos kimenetet használ. Az ilyen értékek alkalmazás-specifikusak, és nem kezelendők univerzális specifikációként minden 75 KVA transzformátorhoz.

A csapok helyzete akkor is fontos lehet, ha a bejövő feszültség változó. A megfelelően kiválasztott csap konfiguráció lehetővé teszi a mérnökök számára, hogy kompenzáljanak bizonyos tápfeszültség-viszonyokat, miközben fenntartják a megfelelő szekunder feszültséget. A pontos csaptartományt megrendelés előtt mindig ellenőrizni kell a projekt specifikációjával.

Mag, tekercsek, szigetelés és hűtés

A transzformátor hatékonysága és élettartama nagymértékben függ az aktív anyagoktól és a gyártás minőségétől. A mag biztosítja a mágneses utat, míg a tekercsek elektromos energiát adnak át a nagyfeszültségű és a kisfeszültségű oldal között.

A Guangbian hivatkozott 75 KVA-s konfigurációja réztekercset és szemcseorientált szilíciumacélt használ a maghoz. A réz nagy elektromos vezetőképességgel rendelkezik, és széles körben használják ott, ahol a hatékony áramátvitel és a hőteljesítmény fontos. A szemcseorientált elektromos acél megfelelő feldolgozás és összeszerelés esetén segít csökkenteni a mágneses veszteségeket.

Az egység olajba merülő kialakítást használ ONAN hűtéssel, azaz Oil Natural, Air Natural. A transzformátorolaj természetesen kering, mivel elnyeli a hőt a magból és a tekercsekből. Ezután a hő a tartály felületén keresztül a környező levegőbe kerül. A kényszerszivattyúk vagy ventilátorok hiánya leegyszerűsítheti a hűtőrendszert és csökkentheti a segédalkatrészek számát.

Az olajba merülő berendezések azonban gondos figyelmet igényelnek a tartály sértetlenségére, a tömítésre, a perselyekre, az olaj állapotára és a környezetvédelemre. A rendszeres ellenőrzés segít azonosítani a szivárgást, a korróziót, a túlmelegedést vagy a csatlakozások romlását, mielőtt ezek a problémák komolyabb meghibásodásokká válnának.

Fontos teljesítményparaméterek

A transzformátor adatlapja több olyan értéket tartalmaz, amelyek közvetlenül befolyásolják a működési teljesítményt. Ezeknek a számoknak a megértése segít a beszerzési csapatoknak a termékek pontosabb összehasonlításában, ahelyett, hogy csak a vételárra koncentrálnának.

A kisebb veszteségek hozzájárulhatnak a jobb életciklus-hatékonysághoz, különösen azoknál a transzformátoroknál, amelyek hosszú ideig feszültség alatt maradnak. Éppen ezért az üresjárati veszteség akkor is figyelmet érdemel, ha a csatlakoztatott terhelés a nap folyamán jelentősen változik.

Az impedancia ugyanilyen fontos a rendszertervezés szempontjából. Befolyásolja a terhelés alatti feszültségesést és a hiba esetén elérhető áramerősséget. A védelmi mérnököknek ezért a gyártó által ellenőrzött impedanciaértéket kell használniuk a felfelé és a folyásirányban lévő védelmi berendezések összehangolásakor.

Ahol 75KVA oszlopra szerelt transzformátort használnak

A 75 KVA kapacitás kisebb elosztási igények széles skáláját képes kielégíteni. Kompakt, fej feletti telepítése különösen hasznossá teszi ott, ahol a terület rendelkezésre állása, a telepítési költség és a rakomány közelsége fontos szempont.

• Lakóközösségek:alacsonyabb feszültségű villamos energia ellátása olyan lakáscsoportok számára, ahol a számított igény megfelelő.
• Vidéki villamosítás:a villamosenergia-hozzáférés támogatása azokon a területeken, ahol a rezsielosztás praktikus marad.
• Utcai és környéki világítás:világítási hálózatok helyi kisfeszültségű elosztásának biztosítása.
• Kisebb kereskedelmi létesítmények:üzletek, irodák, kiszolgáló épületek és egyéb mérsékelt elektromos terhelések kiszolgálása.
• Iskolák és közintézmények:helyi elosztást biztosít, ahol a terhelési profil megegyezik a transzformátor kapacitásával.
• Kisebb ipari alkalmazások:alkalmas segéd- vagy kisigényű ipari terhelések támogatására.
• Infrastrukturális projektek:helyi áramátalakítás biztosítása kiválasztott köz- és közműprojektekhez.

A legmegfelelőbb alkalmazás a tényleges terhelés számításától függ. Nem szabad transzformátort választani pusztán azért, mert a 75KVA közelinek tűnik a várható fogyasztáshoz. Figyelembe kell venni az indítóáramokat, a motorterheléseket, a szezonális igényeket, a teljesítménytényezőt, a jövőbeli terjeszkedést és a terhelések sokféleségét.

Hogyan válasszuk ki a megfelelő transzformátort

A megfelelő 75KVA oszlopra szerelt transzformátor kiválasztása a teljes elektromos környezet meghatározásával kezdődik. A következő ellenőrzőlista segíthet a vásárlóknak elkerülni a költséges specifikációk eltéréseit.

1. Számítsa ki a várható terhelést.Határozza meg a normál keresletet, a csúcsigényt, a motorindítási követelményeket és a lehetséges jövőbeni bővítést.
2. Erősítse meg az elsődleges feszültséget.Csatlakoztassa a transzformátort a közműelosztó hálózathoz.
3. Erősítse meg a szekunder feszültséget.Győződjön meg arról, hogy a kimenet megfelel a csatlakoztatott berendezésnek és a helyi elektromos rendszernek.
4. Válassza ki a megfelelő fáziskonfigurációt.Az egyfázisú és háromfázisú rendszerek eltérő alkalmazási követelményekkel rendelkeznek.
5. Ellenőrizze a gyakoriságot.Ellenőrizze, hogy a transzformátort a hálózati frekvenciára tervezték-e.
6. Ellenőrizd az impedanciát.Erősítse meg a kompatibilitást a hibaáram-számításokkal és a védelmi koordinációval.
7. Tekintse át a szigetelési követelményeket.Vegye figyelembe a rendszer feszültségét és a környezeti feltételeket.
8. Vegye figyelembe a telepítési környezetet.A hőmérséklet, a páratartalom, a tengerszint feletti magasság, a szél, a sóterhelés, a por és a korrózió befolyásolhatja a tervezési követelményeket.
9. Ellenőrizze a vonatkozó szabványokat.Győződjön meg arról, hogy a transzformátor dokumentációja és tesztelése megfelel a célpiac követelményeinek.
10. A gyártás előtt beszélje meg a testreszabást.A gyártónak meg kell erősítenie a műszaki paramétereket ahelyett, hogy feltételezésekre hagyatkozna.

Telepítési és karbantartási szempontok

A megfelelő telepítés elengedhetetlen a transzformátor megbízható működéséhez. Az oszlopra szerelt berendezéseket megfelelő szerkezettel kell alátámasztani, amely képes viselni a mechanikai súlyt és a környezeti erőket. Az elektromos távolságokat, a földelést, a vezetékcsatlakozásokat, a védőeszközöket és a karbantartáshoz való hozzáférést is figyelembe kell venni a vonatkozó helyi előírások szerint.

A feszültség alá helyezés előtt a technikusoknak ellenőrizniük kell az adattábla adatait, a csatlakozásokat, a földelést, a szigetelés állapotát, a mechanikus rögzítőket, a perselyeket és a védőelemeket. A tesztelési eljárásoknak követniük kell a projektspecifikációt és az alkalmazandó szabványokat.

Az üzembe helyezés után a rutinellenőrzések segíthetnek a kialakuló problémák észlelésében. A karbantartó személyzetnek különös figyelmet kell fordítania a következőkre:

• Olajszivárgás vagy szokatlan olajszint-változások
• Korrózió a tartályon, a szerelvényeken vagy a rögzítőelemeken
• Sérült vagy szennyezett perselyek
• Laza elektromos csatlakozások
• Rendellenes hőmérséklet-emelkedés
• Szokatlan zaj vagy rezgés
• Túlmelegedés vagy elszíneződés jelei
• A földelési csatlakozások állapota
• Súlyos időjárás vagy külső hatás által okozott károk

Az olajos transzformátorok különös figyelmet igényelnek a szivárgás ellenőrzésére. Egy kis szivárgást nem szabad egyszerűen figyelmen kívül hagyni, mert a tömítés, a persely, a hegesztés, a tömítés vagy a tartály alkatrészének károsodását jelezheti. Az azonnali kivizsgálás csökkentheti a berendezés károsodásának, a szolgáltatás megszakadásának és a környezeti problémáknak a kockázatát.

Hogyan támogatja a Guangbian a Transformer projekteket?

A gyártási konzisztencia különösen fontos az elosztó transzformátorok esetében, mivel a tekercselés, a magszerelés, a szigetelés, a tömítés vagy a tesztelés kis eltérései befolyásolhatják a hosszú távú terepi teljesítményt. A Guangbian többlépcsős gyártási folyamatot követ 75 KVA-s oszlopra szerelt transzformátor megoldásainál.

A gyártási munkafolyamat magába foglalja a magfeldolgozást, a tekercsgyártást, a tartálygyártást és -hegesztést, a vákuumszárítást, az összeszerelést, az olajtöltést és a tömítést, az elektromos tesztelést, a végső ellenőrzést és a csomagolást. Mindegyik fokozat a transzformátor megbízhatóságának más-más szempontjával foglalkozik.

A Guangbian testreszabott transzformátormegoldásokat is kínál a különböző piacokhoz és elosztórendszerekhez. Az olyan projektek esetében, amelyek speciális feszültségkonfigurációkat, fáziselrendezéseket, szabványokat, tartozékokat vagy dokumentációt igényelnek, a műszaki követelményeket a gyártás megkezdése előtt meg kell erősíteni.

Gyakran Ismételt Kérdések

Mit jelent a 75KVA egy transzformátoron?

A 75KVA a transzformátor névleges látszólagos teljesítménye. A transzformátor elektromos kapacitását írja le, nem pedig azt az energiamennyiséget, amelyet mindig fogyaszt. A tényleges üzemi terhelés a csatlakoztatott berendezéstől, a teljesítménytényezőtől, a terhelési profiltól és a rendszer állapotától függ.

A 75KVA-s transzformátor alkalmas lakossági áramelosztásra?

Alkalmas lehet lakossági elosztásra, ha a számított igény kompatibilis a transzformátor kapacitásával és elektromos konfigurációjával. A mérnököknek figyelembe kell venniük a fogyasztók számát, a csúcsigényt, a sokféleséget, a motorterhelést, a fűtő- és hűtőberendezéseket, valamint a potenciális jövőbeli növekedést.

Milyen másodlagos feszültséget tud biztosítani egy 75KVA-s pólusra szerelt transzformátor?

A szekunder feszültséget nem önmagában a 75KVA névleges érték határozza meg. Meg kell határozni a rendeltetési elektromos rendszer szerint. Egy reprezentatív Guangbian konfiguráció 120/240 V másodlagos kimenetet biztosít, de a különböző piacokon más feszültségkonfigurációk is szükségesek lehetnek.

Miért használnak rezet transzformátor tekercsekhez?

A réz magas elektromos vezetőképességet és jó hőteljesítményt biztosít. Ezek a tulajdonságok széles körben használt tekercsanyaggá teszik az elosztó transzformátorok számára, ahol fontos a megbízható áramátvitel és a hatékony működés.

Mi az ONAN hűtés?

Az ONAN jelentése Oil Natural, Air Natural. A transzformátorolaj természetesen kering, miközben felveszi a hőt a magból és a tekercselésből, míg a hő a transzformátor tartályából a környező levegőbe szivattyúk vagy ventilátorok nélkül kerül átadásra.

Mit kell ellenőrizni 75KVA transzformátor vásárlása előtt?

A vevőknek meg kell erősíteniük a névleges kapacitást, fázist, primer feszültséget, szekunder feszültséget, frekvenciát, impedanciát, szigetelési követelményeket, hűtési módot, telepítési környezetet, az alkalmazandó szabványokat, a tartozékokat, a vizsgálati követelményeket és a szállítási dokumentációt.

Testre szabhat-e a Guangbian egy 75KVA oszlopra szerelt transzformátort?

A Guangbian testreszabott transzformátormegoldásokat tud nyújtani a projekt követelményei alapján. Az ügyfeleknek részletes elektromos specifikációkat és célpiaci követelményeket kell megadniuk, hogy a mérnöki csapat meghatározhassa a megfelelő konfigurációt.

Hogyan javítható az oszlopra szerelhető transzformátor élettartama?

A megfelelő méretezés, a helyes telepítés, a megfelelő védelem, a megfelelő terhelés, a rendszeres ellenőrzés, a hatékony földelés, valamint a rendellenes hőmérsékletre, zajra, olajszivárgásra vagy elektromos körülményekre való azonnali figyelés hozzájárulhat a megbízható, hosszú távú működéshez.

Következtetés

A 75 KVA-s oszlopra szerelt transzformátor hatékony megoldás lehet a helyi közép- és kisfeszültségű áramelosztásra, ha elektromos és mechanikai specifikációi megfelelően illeszkednek a projekthez. Fej feletti telepítése csökkentheti a földigényt, míg az olajba merülő ONAN hűtőrendszer egyszerű megközelítést biztosít a kültéri hőkezeléshez.

A kapacitás azonban önmagában soha nem határozhatja meg a vásárlási döntést. A primer és szekunder feszültség, a fáziskonfiguráció, a frekvencia, az impedancia, a veszteségek, a szigetelés, a környezeti feltételek, a telepítés szerkezete, a védelem és a vonatkozó szabványok mind befolyásolják, hogy a transzformátor megbízhatóan működik-e a helyszínen.

Guangbianegyesíti a transzformátorgyártási tapasztalatokat testreszabott termékmegoldásokkal a különböző elosztóhálózatokhoz és nemzetközi alkalmazásokhoz. A mag- és tekercsgyártástól a tartálygyártásig, szárításon, olajfeltöltésig, elektromos tesztelésig és végső ellenőrzésig minden szakasz hozzájárul a kész transzformátor megbízhatóságához.
