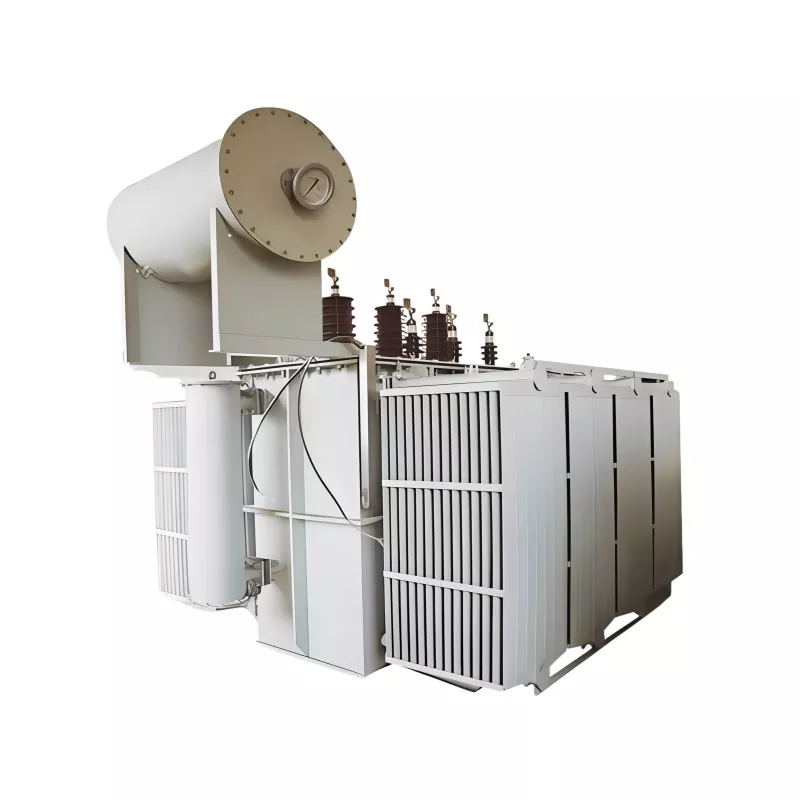

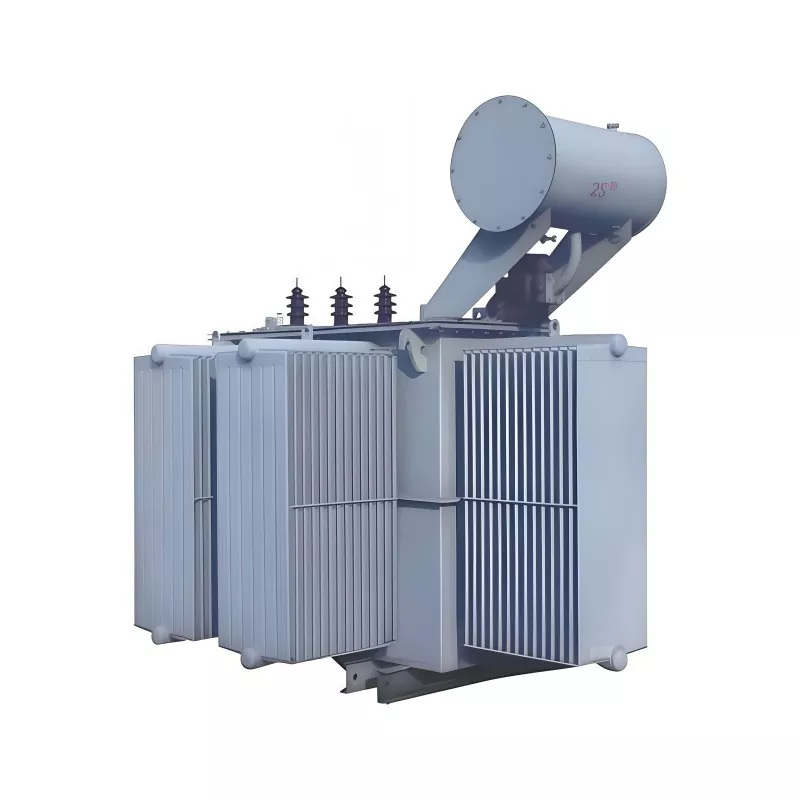

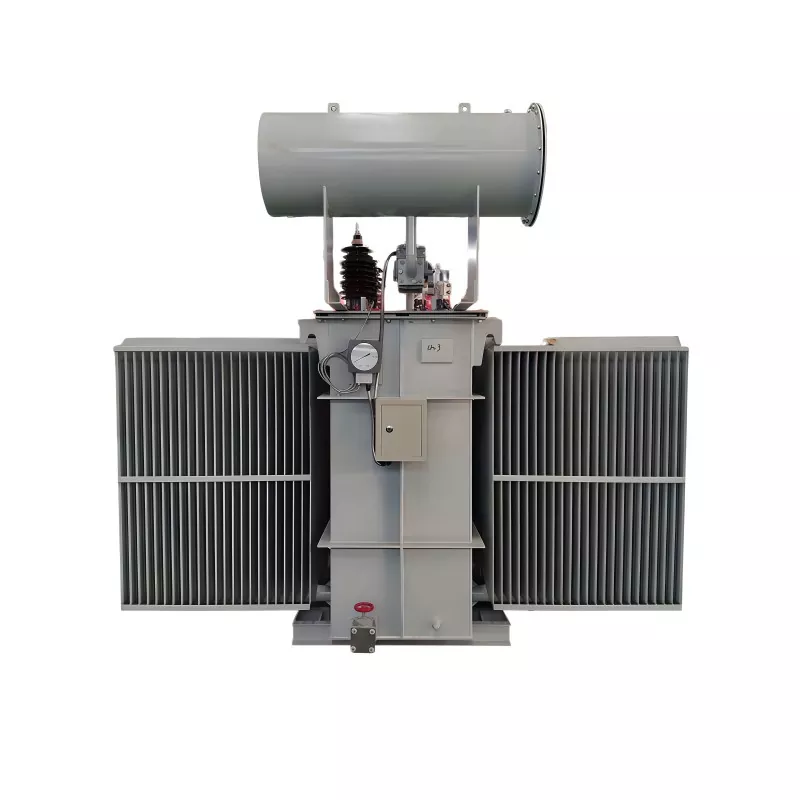

3150kVA 35kV olajmerítő transzformátor

A globális vásárlók, az EPC-vállalkozók és a közüzemi projektek tulajdonosai számára a 3150 kVA 35 kV-os olajba merülő transzformátor Kínából való beszerzése gyakran felveti a kulcsfontosságú aggodalmat: vajon a GB szabványos berendezések teljes mértékben megfelelnek-e a legtöbb tengerentúli energiaprojektben megkövetelt IEC60076 nemzetközi szabványnak.

A valós beszerzési gyakorlatban számos gyakori kockázatot gondosan ellenőrizni kell:

Homályos megfelelési követelések.

Egyes beszállítók azt állítják, hogy termékeik megfelelnek a nemzeti szabványoknak, de soha nem végeznek keresztellenőrzést az IEC-vel. Az eredmény? Berendezés meghiúsul a helyi közmű IEC-tesztjén az érkezés után – elfogadás megtagadva, a projekt határozatlan ideig késik.

Alulmaradt paraméterek.

Az alapvető specifikációk, például a veszteségek, az impedancia és a hőmérséklet-emelkedés alig érik el a GB minimumot, de az IEC kötelező alá esnek követelményeknek. A helyi vámhatóságok vagy szabályozó hatóságok határozottan elutasítják a szállítmányt.

Hiányzó dokumentáció.

A beszállítók nem rendelkeznek az IEC-hez igazodó tanúsítási és tesztelési képességekkel. Nem tudják biztosítani a szükséges megfelelőségi papírokat ajánlattételhez vagy hálózati csatlakozáshoz – az ügyfelek elveszítik a projektlehetőségeket.

Nem szabványos kivitelek.

Az egyedi termékek figyelmen kívül hagyják az IEC telepítési követelményeit. A kompatibilitási problémák a helyszínen a védelmi relé során jelentkeznek koordináció, ami költséges átdolgozáshoz vezet.

 A GUANGBIAN 21 évet töltött a transzformátorok gyártásával és exportjával, több mint 500 forgalmazót és projekttulajdonosok több mint 30 országban. A mi zászlóshajónk, 3150 kVA transzformátorunk az S13-ból sorozat – 35 kV/0,4 kV olajba merülő transzformátor, GB szabványokra épülve – 100%-os összhangot ér el a teljes IEC60076 keret. A gyártól a projekt helyszínéig a megfelelőségi kockázatot a forrásnál küszöböljük ki miközben költséghatékony árazást, megbízható átfutási időt és teljes életciklusra kiterjedő értékesítés utáni támogatást biztosít.

Olajba merített vs száraz típusú transzformátor

Hogyan igazodik a GB és az IEC60076 valójában?

Sok vásárló azt feltételezi, hogy a GB és az IEC60076 különböző rendszerek, de a transzformátorok tervezésében ezek nagyrészt összhangban vannak.

A GB szabványok az IEC-n alapulnak

A kínai GB/T 1094 transzformátorszabványokat közvetlenül az IEC 60076 szabványra hivatkozva dolgozták ki. Az alapvető szempontok, mint például a tervezési szabályok, a vizsgálati módszerek, a szigetelési szintek és a biztonsági követelmények ugyanazt a műszaki keretet követik, biztosítva, hogy a két rendszer között ne legyen alapvető konfliktus.

A GB teljesítmény gyakran nagyobb igényeket támaszt

Számos területen, mint például az energiahatékonyság, a rövidzárlati szilárdság és a hőteljesítmény, a GB szabványok szigorúbbak lehetnek. Például sok 35 kV-os S13 transzformátort az IEC határértékek alatti veszteséggel terveztek, ami megfelel vagy meghaladja a nemzetközi hatékonysági követelményeket.

IEC kompatibilitás globális projektekhez

Mivel a legtöbb globális piac az IEC 60076 szabványt használja elfogadási szabványként, a GB által tervezett, az IEC-hez igazodó transzformátorok széles körben elfogadottak olyan régiókban, mint Délkelet-Ázsia, Közel-Kelet, Afrika és Latin-Amerika, ami megkönnyíti a projektek jóváhagyását és beszerzését.

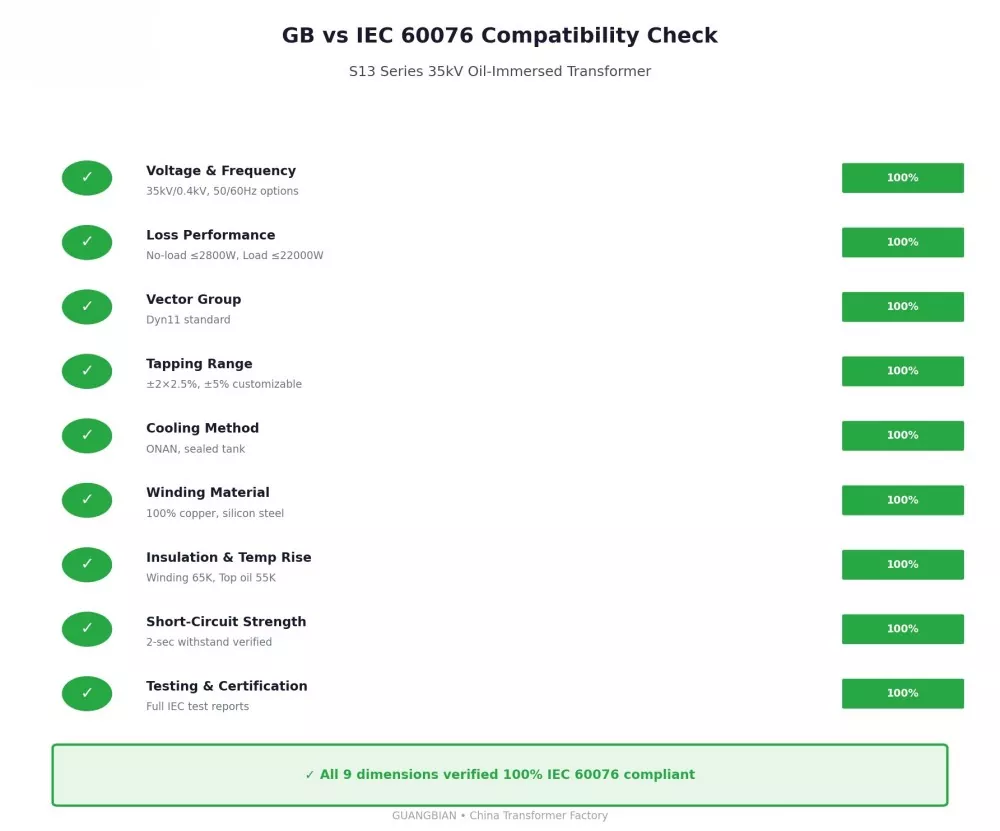

S13 sorozatú 3150 kVA transzformátor: Pontról pontra GB vs IEC ellenőrzés

Vegyük az S13-M-3150kVA transzformátort – 35 kV/0,4 kV olajba merülő transzformátort, egy olyan modellt, amely a legtöbb beszerzési kérelem szíve. Egyenként végigjárjuk a műszaki adatokat, pontosan bemutatva, hogyan a A GB szabványú egység megfelel az IEC 60076 követelményeinek.

Nincs elmélet. Nincsenek feltételezések. Csak kemény adatok arról, hogy ezt a transzformátort a GUANGBIAN építette-e Kínában található gyárunk – valójában azt szállítja, amire a globális vásárlóknak szüksége van.

Miért a GB-szabványos S13 transzformátorok a legokosabb vásárlás az IEC-megfelelőség szempontjából?

Az IEC-megfelelés elengedhetetlen a nemzetközi energiaprojektekhez, és az S13 sorozatú 35 kV-os olajba merülő transzformátort úgy tervezték, hogy megfeleljen ezeknek a követelményeknek, miközben javítja az energiahatékonyságot és a működési teljesítményt.

A hagyományos S9 és S11 modellekhez képest az S13 sorozat alacsonyabb üresjárati és terhelési veszteségekkel rendelkezik, így segít csökkenteni a hosszú távú üzemeltetési költségeket és javítja az energiaelosztás hatékonyságát.

Az alállomásokban, ipari üzemekben és közüzemi projektekben széles körben használt S13 transzformátor megbízható IEC-kompatibilis teljesítményt kínál a modern energiaellátó rendszerek számára.

Vegyünk például egy 2500 kVA-s, folyamatosan működő transzformátort. A hagyományos S9 és S11 modellekkel összehasonlítva az S13 sorozat csökkenti az üresjárati és terhelési veszteségeket, így csökkenti az éves áramfogyasztást és a hosszú távú üzemeltetési költségeket.

Az S13 sorozat javított rövidzárlati szilárdsággal és alacsonyabb üzemi hőmérséklettel is rendelkezik, ami segít csökkenteni a karbantartási gyakoriságot és javítani a szolgáltatás megbízhatóságát az idő múlásával.

Alállomások, ipari üzemek és közüzemi elosztási projektek számára az S13 35 kV-os transzformátor kiegyensúlyozott megoldást kínál nagyobb hatékonysággal, stabil teljesítménnyel és IEC-kompatibilis kivitellel az export alkalmazásokhoz.

FTeljes körű testreszabás a helyi IEC-követelményekhez

Az IEC 60076 határozza meg az alapvonalat. De itt van a valóság – különböző országok, különböző projektek, más helyi hálózat az IEC keretrendszerre épülő szabályok.

Az S13-as sorozatunk nem köti be Önt. Teljes testreszabást kínálunk, hogy megfeleljen a projekt igényeinek:

Feszültségarányok:Felső oldal: 35kV, 33kV, 36kV. Alacsony oldal: 0,4 kV, 0,433 kV. A helyi hálózati specifikációkhoz igazodunk.

Névleges gyakoriság:Normál 50 Hz. 60 Hz-re van szüksége Amerikában vagy Latin-Amerikában? Kész.

Koppintási tartomány:±2×2,5%, ±5%, ±4×2,5% – bármilyen feszültségszabályozást igényel a projekt.

Kemény környezetek:Magas hőmérséklet, páratartalom, sópermet, nagy magasság – a kemény dolgokra építünk, mindezt az IEC keretein belül megfelelés.

OEM/ODM szolgáltatások:Egyedi névtáblák, márkás kézikönyvek, személyre szabott csomagolás. Forgalmazóink, segítünk előtérbe helyezni márkáját és központjában.

Minden 35 kV-os transzformátor, amely elhagyja a kínai gyárunkat a GUANGBI minőséggel és a piac által igényelt rugalmassággal.

Tanúsítvány

A GUANGBIAN minden S13 sorozatú egységet komplett tanúsítási csomaggal szállít, amely lehetővé teszi a globális piacra lépést súrlódás nélkül:

Rendszertanúsítványok：ISO 9001 a minőségért. ISO 14001 környezetvédelemre. ISO 45001 a munkahelyi egészségvédelem és biztonság terén. Kínai gyárunk egy teljesen nyomon követhető, ellenőrizhető gyártási folyamatot folytat, amely megfelel az IEC előírásainak. gyártói követelmények.

Terméktanúsítványok：Különböző országok, különböző szabályok. Együttműködünk Önnel, hogy megszerezzük az Ön piacán érvényes helyi tanúsítványokat igények – nincs gyorsbillentyű, nincs meglepetés.

Tesztbiztosítás：Minden egység elhagyja üzemünket, miután megfelelt a teljes IEC szabvány gyári tesztkészletének. Projekt elfogadás? Nulla akadályok.

Ha 35 kV-os vagy 3150 kVA-os transzformátort vásárol tőlünk, akkor jön a megfelelőségi papírmunka beépített. Olyan felszerelést kap, amely készen áll az első nap ellenőrzésére.

Szállítási megbízhatóság, amelyre számíthat

A késedelmes szállítások megölik a projekteket. Ezt tudjuk. Ezért épített ki a GUANGBIAN ellátási láncot és termelési rendszert ami eléri a határidőket – minden alkalommal.

Termelési kapacitás. Üzemünkben négy modern transzformátor gyártósor működik. Éves teljesítmény közepes-nagy feszültséghez darabszám meghaladja az 5000 egységet. Nagy tételes rendelések? Izzadás nélkül kezeljük őket.

Az ellátási lánc stabilitása. Hosszú távú stratégiai partnerséget ápolunk szilíciumacél, réz és transzformátorolaj helyi beszállítóival. Nincs alapanyaghiány. Nincs gyártási késés. Nincs kifogás.

Rendeléskezelés. Minden megrendelést külön projektmenedzser kap. Egy személy. Egy érintkezési pont. Valós idejű frissítések a boltból emelettől a szállítódokkig. Soha nem fogsz találgatni.

Logisztikai támogatás. A legjobb szállítmányozókkal együttműködve teljes csomagot kínálunk – foglalás, vámkezelés, tengeri fuvarozás, célkikötő kezelése. Nemzetközi szállítási fejfájás? Levesszük őket a tányérodról.

Ha 35 kV transzformátort vagy 3150 kVA transzformátort rendel a gyártóüzemünktől Kínában az időben történő szállítás nem ígéret. Így működünk.

Minden IEC-kompatibilis egységet a teljes életciklusra vonatkozó támogatási kötelezettségvállalásunkkal szállítunk. Felejtsd el a kézbesítés utáni gondokat – mi biztosítjuk, a projektek zökkenőmentesen futnak, bárhol a világon.

Alapvető garanciális feltételek:

Normál lefedettség: 12 hónap a szállítástól vagy 18 hónap a gyártástól – attól függően, hogy melyik következik be előbb.

Gyártási hibák? Ingyenes javítás vagy csere a garanciális időszak alatt. A szállítást mi álljuk.

Nem felhasználó okozta minőségi problémák? Egységcsere vagy teljes visszatérítés. Befektetése védett marad.

Garancia utáni? Egész életen át tartó technikai támogatás. Pótalkatrészek felár ellenében – nincs felár a hosszú távú partnerek számára.

Minden 35 kV-os vagy 3150 kVA-s transzformátorhoz, amely elhagyja a gyárunkat, ez jár garancia. A GUANGBIAN-nál nem csak berendezéseket gyártunk, hanem tartós partnerségeket építünk ki forgalmazók és projekttulajdonosok szerte a világon.

A mi gyárunk

Lemezműhely

Fóliatekercselő műhely

Tekercselő műhely

Tekercselő sütő műhely

Transzformátor összeszerelő műhely

Transzformátor üzembe helyezési műhely

GYIK

1. A transzformátor megfelel az IEC 60076 szabványoknak?

Igen. A 3150kVA 35kV-os olajbemerített transzformátor az IEC 60076 nemzetközi áramelosztási projektekre vonatkozó követelményei szerint tervezhető és tesztelhető.

2. Melyek a 3150kVA 35kV-os transzformátor főbb alkalmazásai?

Széles körben használják alállomásokban, ipari üzemekben, közüzemi elosztó hálózatokban, megújuló energia projektekben és infrastrukturális EPC projektekben.

3. Mi a különbség az S11 és S13 transzformátorok között?

Az S13 sorozat alacsonyabb üresjárati és terhelési veszteségeket kínál az S11 sorozathoz képest, jobb energiahatékonyságot és alacsonyabb hosszú távú üzemeltetési költségeket biztosít.

4. Testreszabható a feszültségarány?

Igen. Az elsődleges és szekunder feszültség konfigurációk testreszabhatók a helyi hálózati követelményeknek és a projekt specifikációinak megfelelően.

5. Milyen hűtési módok állnak rendelkezésre?

Az általános hűtési módszerek közé tartozik az ONAN és az ONAF, a projekt terhelési követelményeitől és a működési feltételektől függően.

6. Biztosítanak-e gyári vizsgálatot a szállítás előtt?

Igen. Szállítás előtt rutin tesztelés, gyári ellenőrzés és opcionális harmadik féltől származó tesztelés is biztosítható.

7. Alkalmas-e a transzformátor kültéri telepítésre?

Igen. Az olajbemerített transzformátorokat kültéri áramelosztási környezetre tervezték, és különféle éghajlati körülmények között működhetnek.

8. Mi a jellemző élettartam?

Megfelelő üzemeltetési és karbantartási feltételek mellett az élettartam jellemzően 20-30 év.
