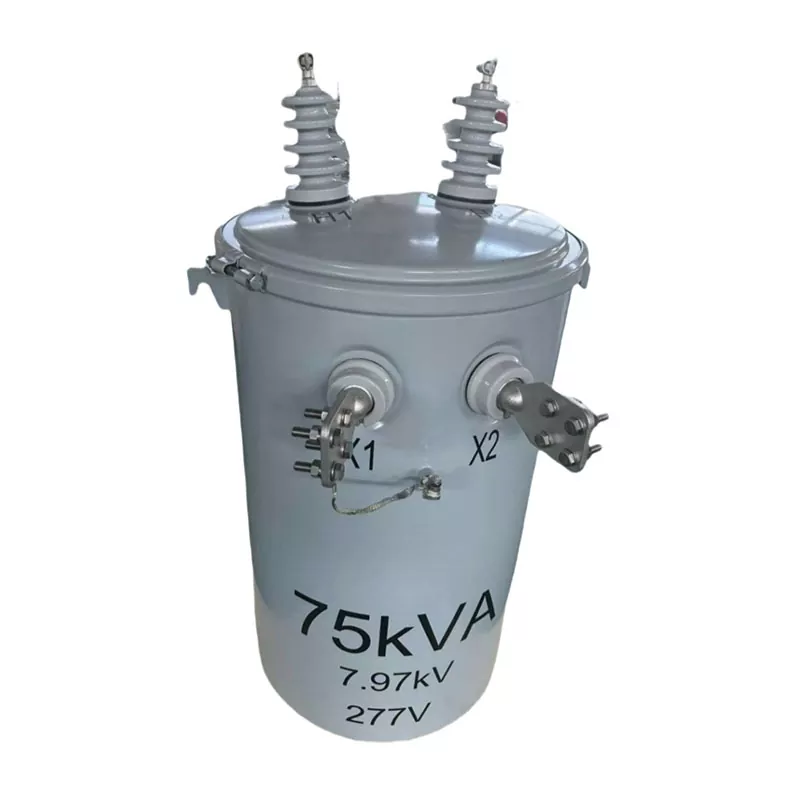

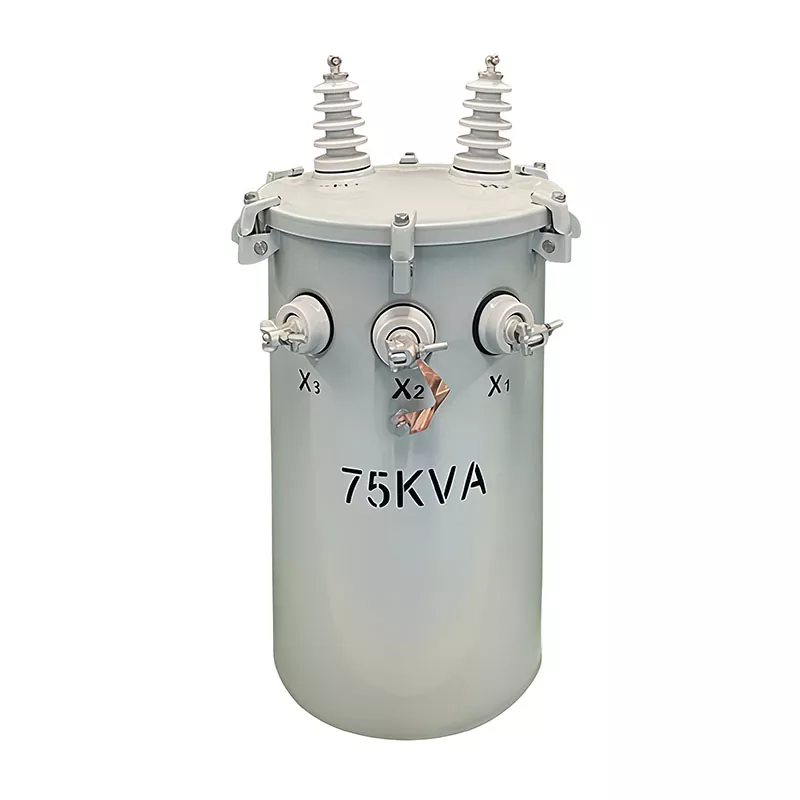

75KVA oszlopra szerelhető transzformátor

A Guangbian 75KVA-s oszlopra szerelt transzformátorát stabil kültéri áramelosztásra tervezték lakóközösségekben, vidéki villamosítási projektekben, ipari parkokban, iskolákban, kórházakban és kereskedelmi létesítményekben. Fejlett szigetelőrendszerekkel és tartós olajbemerítési technológiával tervezett transzformátor megbízható feszültségszabályozást, alacsony teljesítményveszteséget és hosszú élettartamot biztosít különféle környezeti körülmények között.

Több mint 20 éves tapasztalattal rendelkező professzionális kínai transzformátorgyártóként a Guangbian kiváló minőségű, 35 KV alatti oszlopra szerelt transzformátorok gyártására specializálódott Afrika, Délkelet-Ázsia, Közép-Ázsia, Dél-Amerika és a Közel-Kelet vásárlói számára.

Mi az a 75KVA oszlopra szerelt transzformátor?

A 75KVA-os oszlopra szerelt transzformátor egy kompakt, olajba merülő elosztótranszformátor, amelyet közvetlenül a közüzemi oszlopokra szerelnek fel, hogy a középfeszültségű elektromosságot alacsony feszültségűvé alakítsák, alkalmas otthonokra, kereskedelmi épületekre és kis ipari alkalmazásokra.

Ezt a típusú transzformátort széles körben használják, mert a következőket kínálja:

● Hatékony energiaelosztás

● Egyszerű telepítés és karbantartás

● Csökkentett földhasználat

● Kiváló időjárásállóság

● Stabil hosszú távú működés

A Guangbian 75KVA transzformátor a nemzetközi transzformátorszabványok szerint készül, és testreszabható a különböző hálózati rendszerekhez és feszültségigényekhez.

Kapacitás és fázis

Kezdje a "75KVA, egyfázisú" szöveggel a transzformátor adatlapjának tetején. A KVA jelentése kilovolt-amper – a látszólagos teljesítmény mértéke. 75 KVA a maximális terhelés, amelyet ez az egység elbír. Kulcsszó: „bírja”, nem „meg kell futnia”. A gyakorlatban tartsa a terhelést a névleges kapacitás 80%-a körül. Ez jelentősen meghosszabbítja a transzformátor élettartamát.

Az egyfázisú transzformátornak egy bemeneti és egy kimeneti fázisa van. Lakóterületekhez, utcai világításhoz és kisebb kereskedelmi létesítményekhez illeszkedik. A háromfázisú egységek viszont olyan gyárakat és irodaházakat szolgálnak ki, ahol 380 V-os ipari áramra van szükség.

Feszültség paraméterek

Primer feszültség: 4160 Grd Y / 2400V

Ez megmondja, hogy a nagyfeszültségű oldal mire csatlakozhat. A "Grd Y" azt jelenti, hogy földelt wye kapcsolat – a semleges a földhöz van kötve. A 4160 V a vonal-vonal feszültség, a 2400 V a vonal-semleges. Ez egy általános besorolás az észak-amerikai elosztórendszerekben, ezért gyakran látni fogja a 4160 V-os transzformátort az exportpiacok specifikációiban.

A fokozatkapcsolónak 5 állása van: +2,5%, 0%, -2,5%, -5%, -7,5%. Ha a bejövő feszültség ingadozik, beállíthatja a csapot, hogy a kimenet stabil maradjon. A B vagy 2 pozíció a névleges beállítást jelöli.

Szekunder feszültség: 120/240V

Ez a kisfeszültségű kimeneti oldal. Az egyfázisú transzformátor általában 120 V vagy 240 V feszültséget ad le. A 240 V-os kimenet nagyobb terheléseket is elbír, mint például a váltakozó áramú egységek és a vízmelegítők. A 120V oldal? Ez a lámpákra és a fali aljzatokra vonatkozik. Ha mindkét feszültség egy egységben van, nincs szükség külön lefelé kapcsolásra.

Anyagok és kivitelezés

Tekercselés anyaga: réz

A réz jobban vezet, mint az alumínium, így hűvösebben működik és kevesebb energiát pazarol. A GUANGBIAN kínai üzemében rézből építkezünk – többe kerül előzetesen, de a hosszú távú megbízhatóság megéri.

Mag: szemcse-orientált szilikon acél

A szilícium acél az, amitől a transzformátor mágnesesen működik. A "szemcse-orientált" csak azt jelenti, hogy a kristályok egy irányba helyezkednek el – ez csökkenti a mágneses veszteségeket. Eredmény? Az üresjárati veszteségek alacsonyak maradnak, és a hatékonyság nő.

Hűtési mód: ONAN

ONAN = Olaj Természetes, Levegő Természetes. Az olaj magától mozog, hőt von ki a magból és a tekercsekből. Nincsenek szivattyúk. Nincsenek rajongók. Kevesebb elbukni való dolog. Egy oszlopra szerelt egységnél a semmi közepén ez a fajta egyszerűség számít.

Hatékonysági mérőszámok

Üresjárati veszteség: ≤225W | Terhelési veszteség: ≤750W | Impedancia: ≤2,5%

Az üresjárati veszteség az, amit a transzformátor csak ott ülve, feszültség alatt, de terheletlenül húz. A 225 watt elég kevés. A terhelésvesztés teljes kapacitás mellett történik – a 750 W normális ebben a méretosztályban. A 2,5% körüli impedancia befolyásolja a rövidzárlati áram- és feszültségszabályozást.

A ≤2,5% gerjesztési áram azt jelzi, hogy a mag minősége szilárd. Nem kell sok erő a mágnesezéshez. Ezeket a számokat minden GUANGBIAN transzformátor adatlapon megtalálja – Kínában gyártjuk, és minden egységet tesztelünk, mielőtt elhagyná a gyárat.

Tanúsítási szabványok

IEEE C57.12 sorozat, ANSI C57.12.20

Az IEEE C57 az Institute of Electrical and Electronics Engineers transzformátor műszaki szabványa. Az ANSI az Amerikai Nemzeti Szabványügyi Intézet. Ha egy egység mindkettőnek megfelel, tudja, hogy a tervezési és tesztelési módszerek megfelelnek a nemzetközi színvonalnak.

A transzformátor adatlapjának olvasása némi gyakorlatot igényel, de ez alapvető készség a beszerzéshez. Van még kérdése? Forduljon a GUANGBIAN műszaki csapatához. Kínában gyártunk gyárunkban, és egy személyre szóló kiválasztási folyamaton végigvezetjük Önt.

A mi gyárunk

Lemezműhely

Fóliatekercselő műhely

Tekercselő műhely

Tekercselő sütő műhely

Transzformátor összeszerelő műhely

Transzformátor üzembe helyezési műhely

Gyártási folyamat

Az egyes 75KVA oszlopra szerelt transzformátorok gyártása szigorú gyártási eljárásokat követ:

● Transzformátormag vágása és egymásra rakása

● Tekercselés gyártása

● Tartálygyártás és hegesztés

● Vákuumos szárítási eljárás

● Transzformátor összeállítás

● Olajfeltöltés és tömítés

● Elektromos teljesítmény vizsgálata

● Végső ellenőrzés és csomagolás

Ez az integrált gyártási rendszer segít a Guangbiannak fenntartani az egyenletes termékminőséget és költség-versenyképességet.
