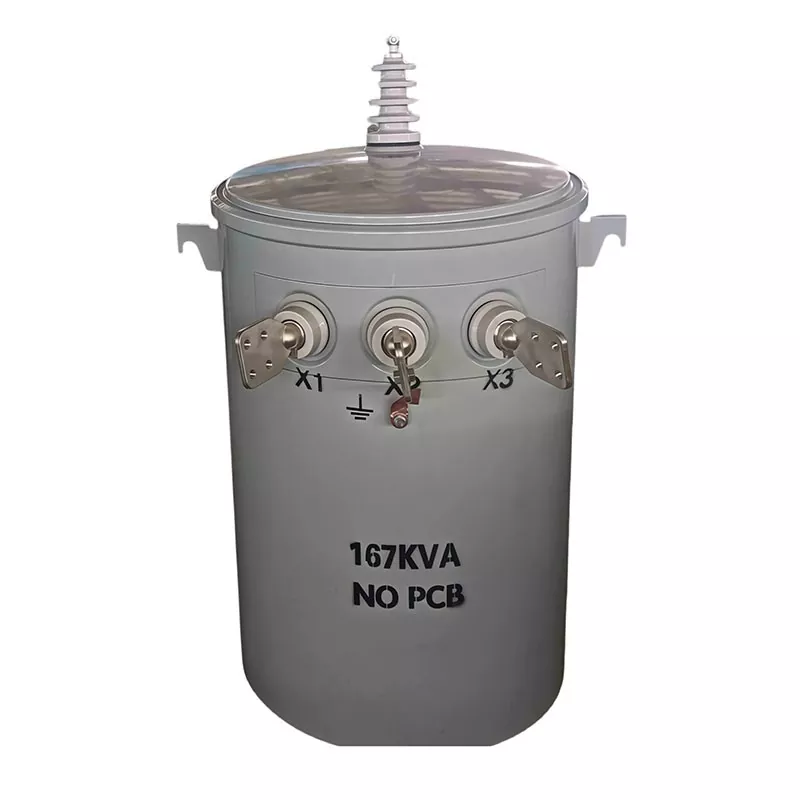

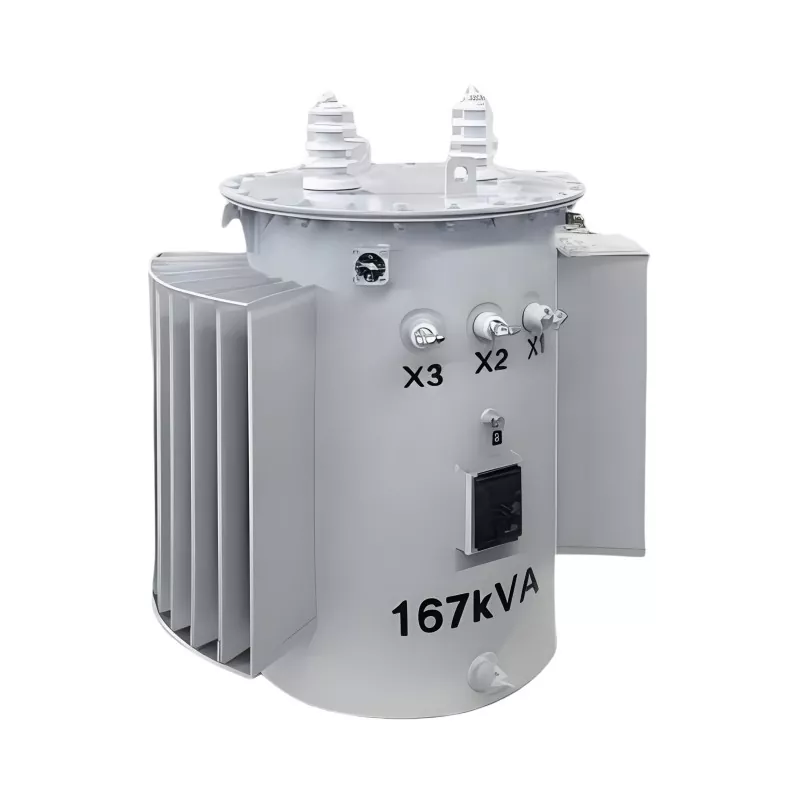

167KVA oszlopra szerelhető transzformátor

A 167 kVA pólusra szerelt transzformátor egy nagy teljesítményű felső elosztó transzformátor megbízható kültéri tápellátásra és közepes teljesítményű elektromos hálózatok feszültségátalakítására. A Guangbian, egy professzionális kínai transzformátorgyártó és -szállító által gyártott egység stabil energiaelosztást, alacsony veszteségű működést és hosszú élettartamot biztosít igényes közüzemi és ipari környezetben.

Széles körben használják áramelosztó rendszerekben, vidéki villamosítási projektekben, ipari övezetekben és kereskedelmi infrastruktúrában, ahol stabil és hatékony villamosenergia-átvitelre van szükség.
Műszaki előírások

Működési elv

A 167 kVA pólusra szerelt transzformátor az elektromágneses indukció elvén működik. Amikor a váltóáram áthalad a primer tekercsen, az a vasmagban mágneses teret hoz létre, amely a rendszerkövetelményektől függően alacsonyabb vagy magasabb feszültséget indukál a szekunder tekercsben.

Ez biztonságos és hatékony feszültségátalakítást tesz lehetővé a távolsági energiaátvitel és a helyi elosztás számára, biztosítva a végfelhasználók stabil áramellátását.

Főbb előnyök

1. Magas energiahatékonyság

Az optimalizált magkialakítás jelentősen csökkenti az üresjárati és terhelési veszteségeket, javítva az általános energiahatékonyságot.

2. Erős kültéri tartósság

Designed for pole-mounted installation with excellent resistance to weather, humidity, and corrosion.

3. Stabil energiaelosztás

Biztosítja az állandó feszültségkimenetet és megbízható teljesítményt ingadozó terhelési feltételek mellett.

4. Alacsony karbantartási költség

A tömített olajtartály szerkezet csökkenti a karbantartási gyakoriságot és az üzemeltetési költségeket.

5. Magas biztonsági teljesítmény

Fejlett szigeteléssel és védelmi kialakítással felszerelve a rövidzárlati és túlterhelési kockázatok elkerülése érdekében.

6. Hosszú élettartam

A kiváló minőségű szilikonacél mag és a prémium tekercsanyagok hosszabb élettartamot biztosítanak.

Hogyan választja ki a megfelelő kapacitást?

Sokan azt gondolják: "80 otthonunk van, tehát egy 80 KVA-s egységnek meg kell tennie." Ez a matek nem megy.

A helyes megközelítés: kezdje minden háztartás csúcsigényével. Nyári váltóáram működik, télen fel van kapcsolva a fűtés – egy ház a legrosszabb esetben 5–8 kW-ot fogyaszthat. Nyolcvan otthon? Ez papíron 400-640 kW.

De itt van a bökkenő: nem csak a csúcsigény alapján kell egyfázisú transzformátort méretezni. Annak az esélye, hogy minden otthon egyszerre eléri a maximális terhelést, majdnem nulla. Ezért alkalmazunk egy „keresleti tényezőt” – jellemzően 0,4–0,5 a lakóterületekre.

Futtassa le a transzformátorkapacitás számítását: 80 lakás × 0,4–0,5 igénytényező = 160–320 kW tényleges igény. Ide jól illeszkedik egy 167 KVA-s egység, némi belmagassággal.

Planning to expand later? Fontolja meg a nagyobb előrelépést – egy egység cseréje útközben többe kerül, mint egyszeri méretnövelés.

Igazítsa a névleges feszültséget

Az elsődleges feszültségnek meg kell egyeznie azzal, amit a helyi hálózat szolgáltat. Ez Észak-Amerika nagy részén 12 470 Grd Y / 7200 V – 12 470 V a fázisok között, 7 200 V a nulla felé.

Az 12470 V-os transzformátor, amelyet a GUANGBIAN kínai üzemében gyártunk, öt leágazási pozícióval szállítjuk: +2,5%, 0%, -2,5%, -5%, -7,5%. A rács fellép? Tolja el a csapot, hogy a kimeneti feszültség ott maradjon, ahol lennie kell. Megrendelés előtt azonban ellenőrizze a helyi rendszer feszültségét.

A másodlagos oldal egyértelmű – 120/240 V ebből az egységből. A 240 V-os láb kezeli a nagyobb húzásokat; 120 V fedezi a lámpákat és a fali aljzatokat.

Tényező a telepítési környezetben

Ahová a transzformátort helyezi, megváltoztatja, amire szüksége van:

Tengerszint feletti magasság: 1000 méter felett a levegő elvékonyodik, és a lehűlés rosszabbodik. Le kell csökkentenie az egységet, vagy válasszon egy speciális nagy magasságú kialakítást.

Hőmérséklet tartomány: extrém meleg vagy hideg? Ellenőrizze a hőmérséklet-emelkedési határt. Ez a 167 KVA egyfázisú transzformátor ONAN hűtéssel működik, és -30°C és 45°C között jól működik.

Korrózióveszély: A tengerparti területek, a szikes talaj, a kémiai zónák – magas sótartalom vagy korrozív gázok a levegőben jobb védelmet igényelnek. A zománcozott porcelán perselyek jobban ellenállnak ilyen környezetben.

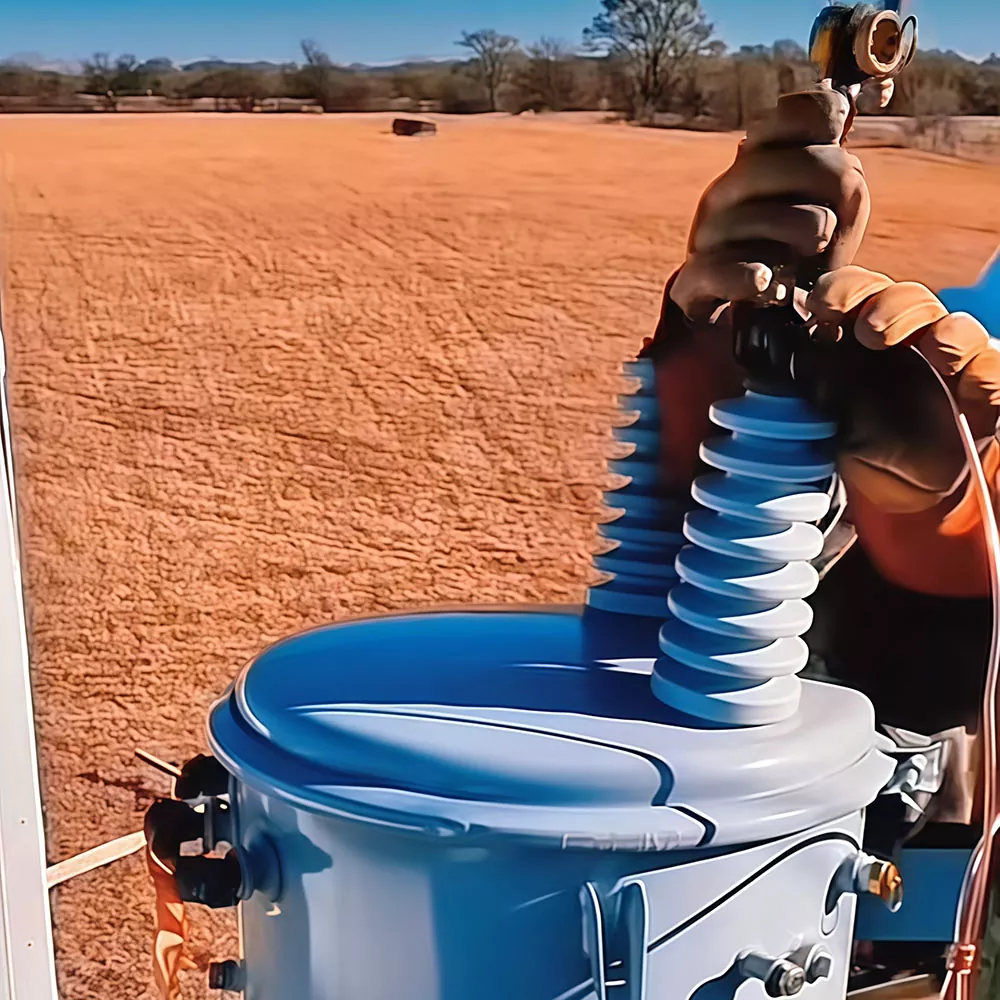

Szerelés: 167KVA egy izmos egység. Általában két konzollal (591 mm-es középponttal) ellátott platformra megy, nem közvetlenül egy oszlopra akasztva. Győződjön meg róla, hogy webhelye képes kezelni ezt.

A tanúsítási szabványokról

Sok pályázathoz IEEE C57.12 vagy ANSI C57.12.20 tanúsítvány szükséges. Ezek nem választható extrák, hanem licitálási lehetőségek.

Teljes nyilvánosságra hozatal: A GUANGBIAN még nem tanúsította oszlopra szerelt transzformátorainkat ezeknek a szabványoknak megfelelően. De a következőt tehetjük: ha ajánlatának tanúsításra van szüksége, együttműködünk Önnel annak elkészítésében. Nagyobb rendelések? A vizsgálat díját mi álljuk. Kisebb mennyiségben? A vizsgálat költségeit az ügyfél viseli. Idővonal és folyamat részletei, csak lépjen kapcsolatba és kérdezzen.

Őszintén felcímkézzük specifikációinkat. Üresjárati veszteség 375W, terhelési veszteség 1365W, impedancia ≤2,5%. Ami az adatlapon van, azt kapod. Ez az alapvető elkötelezettségünk.

A megfelelő kiválasztáshoz némi gondolkodásra van szükség, de ez nem rakétatudomány. Határozza meg a kapacitást, a feszültséget, a környezetet és a tanúsítványt – a négy nagyot –, és jó formában van. Kérdések az út során? Lépjen kapcsolatba a GUANGBIAN-nal. Kínában gyártunk, és ingyenes műszaki támogatást kínálunk.

GYIK

1. kérdés: Mire használható a 167 kVA-os oszlopra szerelt transzformátor?

Közepes teljesítményű áramelosztásra használják felső elektromos hálózatokban.

Q2: Alkalmas vidéki villamosítási projektekhez?

Igen, széles körben használják vidéki és távoli hálózatbővítési rendszerekben.

Q3: Testreszabható a feszültség?

Igen, a Guangbian teljes körű testreszabást biztosít mind az elsődleges, mind a szekunder feszültséghez.

Q4: Mennyi ennek a transzformátornak az élettartama?

Jellemzően 20-30 év az üzemeltetési feltételektől és a karbantartástól függően.

5. kérdés: Támogatja az OEM vagy a nagykereskedelmi megrendeléseket?

Igen, a Guangbian gyári beszállító, amely támogatja az OEM-et, az ODM-et és a nagykereskedelmi ellátást.
