150KVA száraz típusú szigetelő transzformátor

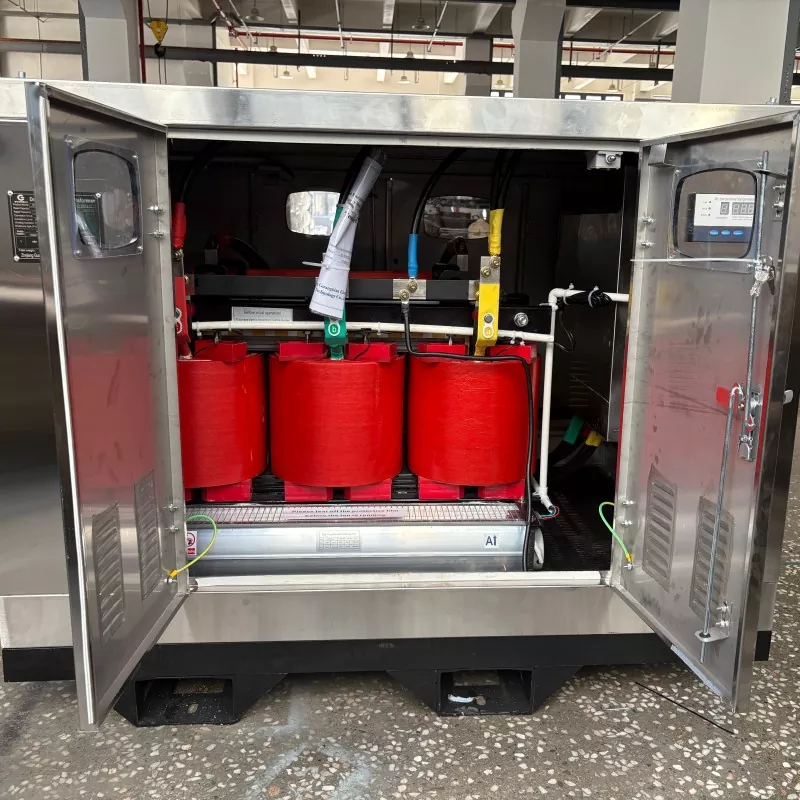

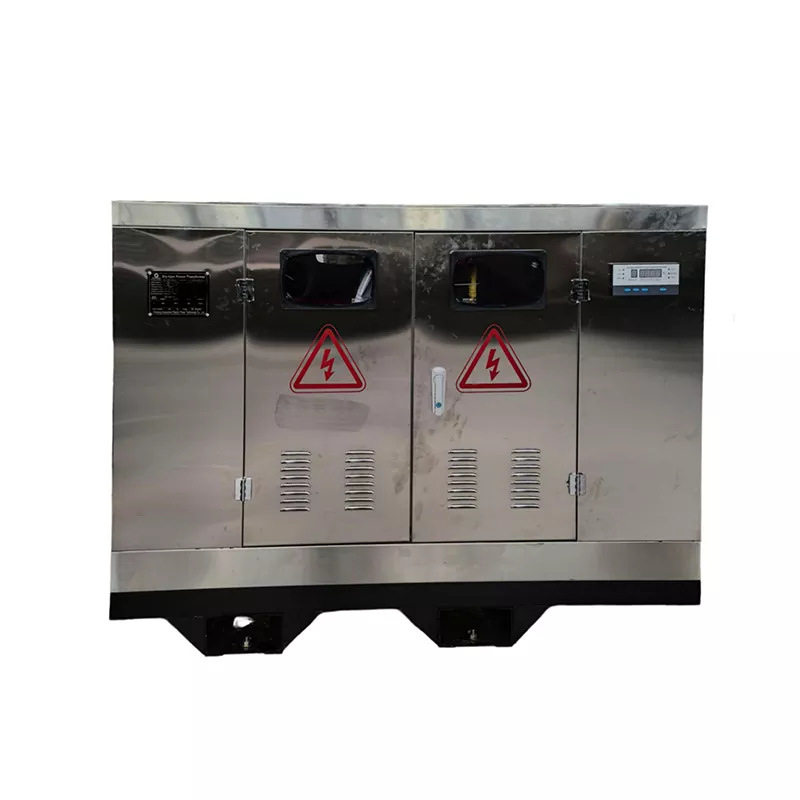

A GUANGBIAN gyártja ezt a 150 KVA száraz típusú leválasztó transzformátort az elektromos leválasztást és az alacsony feszültségű elosztást igénylő alkalmazásokhoz. Az itt látható egység egy szaúd-arábiai építési projekthez készült, és rozsdamentes acél burkolattal, IP43-as védettséggel, teljes réz tekercsekkel, Delta-Star (Δ-Y) csatlakozással, automatikus ventilátorhűtéssel és két további MCCB-vel van felszerelve.

Az alacsony feszültségű oldal 400V-os háromfázisú és 230V-os egyfázisú tápellátást biztosít. Ez lehetővé teszi háromfázisú építőipari berendezések és egyfázisú segédterhelések ellátását ugyanarról a transzformátorról, a telephely terhelésszámításának és elektromos elosztási tervének függvényében.

Konfiguráció 400V és 230V terhelésekhez

A 400 V-os háromfázisú tápegység olyan berendezésekhez használható, mint a daruk, betonkeverők, hegesztőgépek, szivattyúk és egyéb háromfázisú gépek. A 230 V-os tápegység alkalmas világításra, irodai berendezésekre, hordozható eszközökre, klímaberendezésekre és egyéb egyfázisú terhelésekre.

Egy építkezésen egy transzformátor használata mindkét típusú terheléshez leegyszerűsítheti az elosztást. A 150 kVA névleges teljesítmény azonban nem jelenti azt, hogy minden csatlakoztatott terhelés egyidejűleg teljes névleges teljesítménnyel működhet. A transzformátor kiválasztásánál figyelembe kell venni a helyszín maximális igényét, a motor indítóáramát, a terhelési tényezőt, a teljesítménytényezőt és a terhelések várható kombinációját.

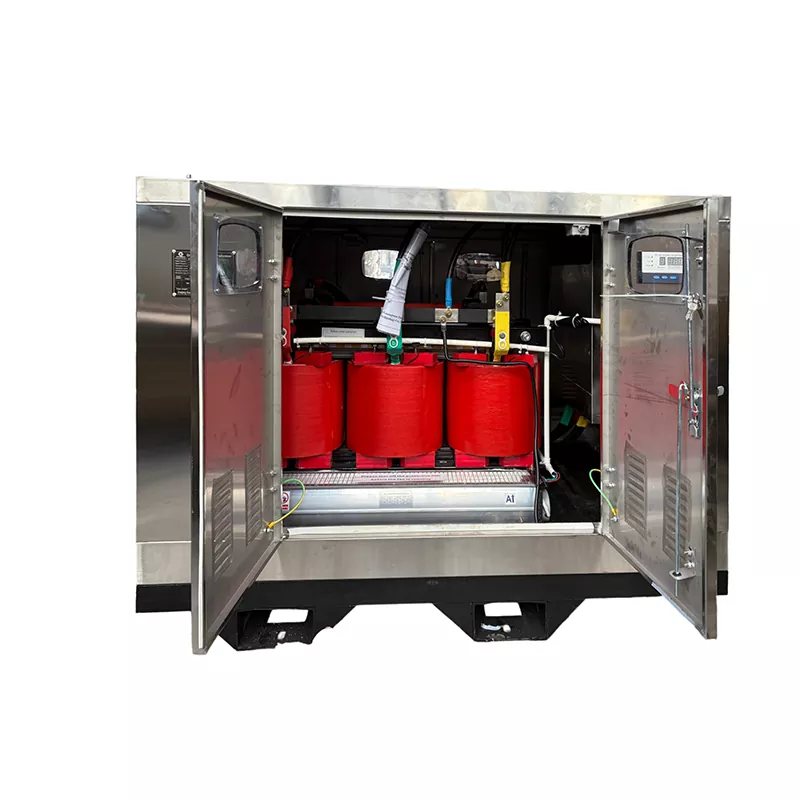

A transzformátor teljes réz tekercseket használ. A réz elektromos ellenállása kisebb, mint az alumíniumé, így a vezető veszteségei szabályozhatók a megfelelő vezetékmérettel és tekercselés kialakításával. Meleg éghajlaton történő telepítéseknél a tekercselési anyag csak egy részét képezi a termikus tervezésnek; A környezeti hőmérsékletet, a szigetelési rendszert, a szellőzést, a terhelést és a hűtési módot is figyelembe kell venni.

A Delta-Star (Δ-Y) csatlakozást a primer és szekunder tekercsekhez használják. A Star-csatlakozású kisfeszültségű oldal nullapontot biztosít a 230 V-os egyfázisú tápellátáshoz, míg a Delta tekercselés utat biztosít a háromszoros harmonikus áramok keringtetéséhez a tekercsben. A semleges földelésnek követnie kell a projekt elektromos tervezését és az alkalmazandó helyi követelményeket.

Hűtés és burkolat

Hőmérséklet-érzékelőket használnak a tekercs hőmérsékletének ellenőrzésére. Az előre beállított hőmérséklet elérésekor az automatikus hűtőventilátorok elkezdik növelni a hőleadást. Ez olyan berendezéseknél hasznos, ahol a terhelés működés közben változik, vagy ahol a környezeti hőmérséklet viszonylag magas.

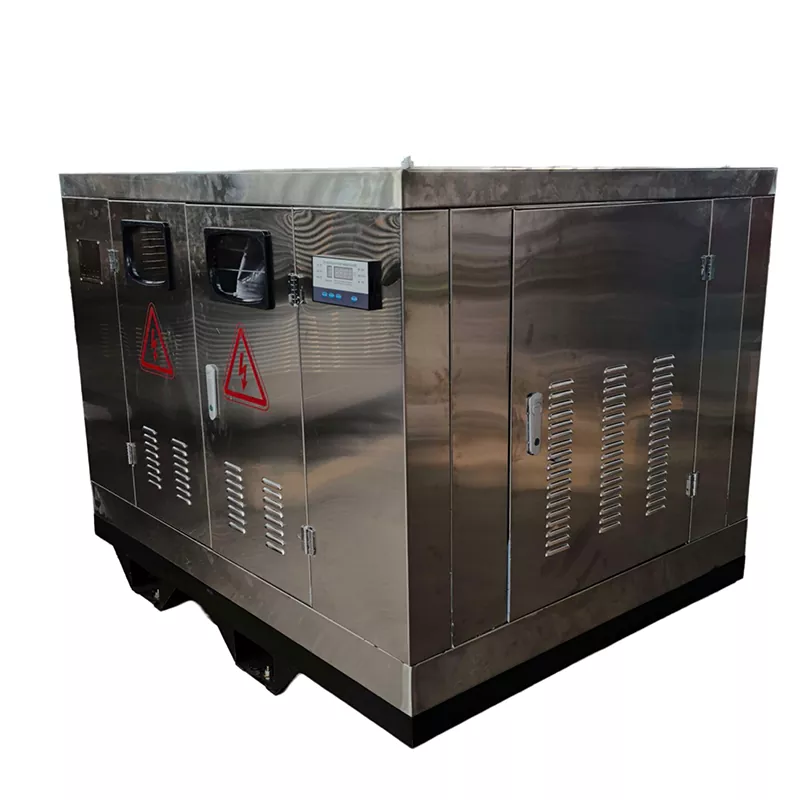

A ház rozsdamentes acélból készült, és IP43-as besorolással rendelkezik. Az IEC 60529 szerint az IP43 első számjegye az 1 mm-nél nagyobb szilárd idegen tárgyak elleni védelmet, míg a második számjegy a vízpermettel szembeni védelmet jelzi az IPX3-ra meghatározott feltételek mellett. A minősítés védelmet nyújt a tervezett telepítési környezetben, de nem értelmezhető teljesen por- vagy vízállóként.

Kültéri vagy részben kitett építkezéseken a telepítésnek továbbra is megfelelő védelmet kell biztosítania a közvetlen heves esővel, állóvízzel, túlzott porfelhalmozódással és a burkolat meghatározott védelmi szintjén kívüli egyéb körülményekkel szemben.

Műszaki részletek és projektválasztás

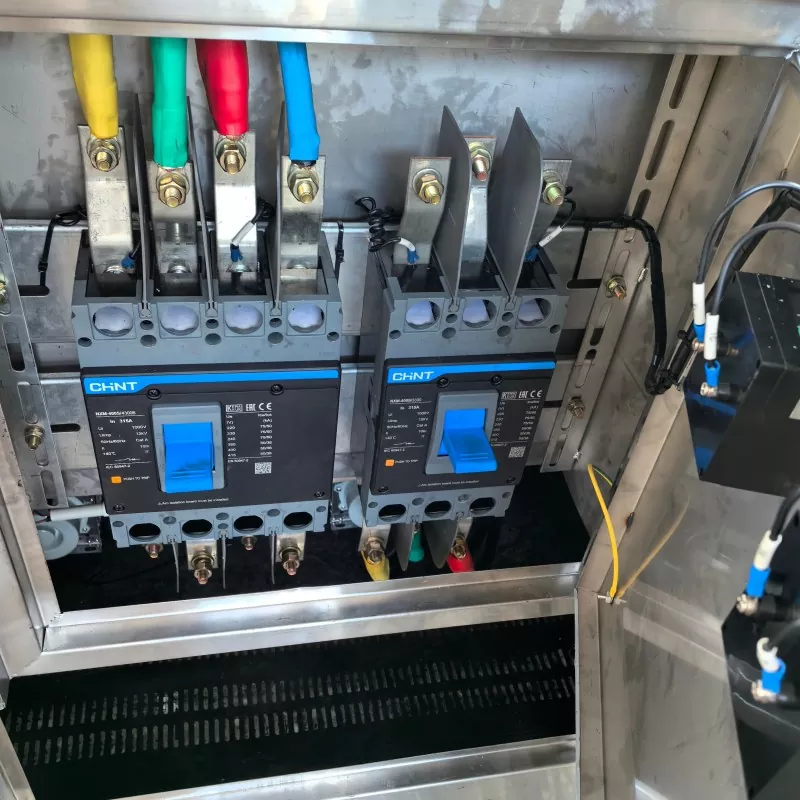

A két további MCCB külön lefelé irányuló áramköri védelmet és leválasztást biztosít. Besorolásukat a csatlakoztatott berendezés, a kábelméret, a várható áramerősség és a védelmi koordinációs követelmények alapján kell kiválasztani. Különösen akkor hasznosak, ha különböző építési terheléscsoportokat kell a transzformátorhoz csatlakoztatni.

Gyártás előtt meg kell erősíteni a szükséges bemeneti feszültséget, kimeneti feszültséget, frekvenciát, fáziskonfigurációt, terheléstípust, környezeti hőmérsékletet, burkolati követelményeket, földelési elrendezést és az alkalmazandó elektromos szabványt. A motoros berendezéseket is azonosítani kell, mert az indítóáram még akkor is befolyásolhatja a transzformátor méretét, ha a normál üzemi terhelés 150 kVA-n belül van.

Gyártás, tesztelés és testreszabás

A GUANGBIAN 150 KVA száraz típusú leválasztó transzformátort gyárt az egyes projektek elektromos specifikációi szerint. Ehhez a konfigurációhoz a fő követelmények közé tartozik a 150 kVA kapacitás, a 400 V/230 V szekunder elosztás, a réz tekercsek, a Delta-Star csatlakozás, az IP43-as burkolat, az automatikus ventilátorhűtés és a további MCCB-k.

Az egyéb specifikációk szükség esetén módosíthatók, beleértve a bemeneti és kimeneti feszültséget, a frekvenciát, a tekercselés elrendezését, a ház kialakítását, a hűtési módot és a védelmi konfigurációt. A végső tervezés az elektromos rendszeren és a telepítési feltételeken alapul, nem pedig minden projekthez ugyanazt a konfigurációt.

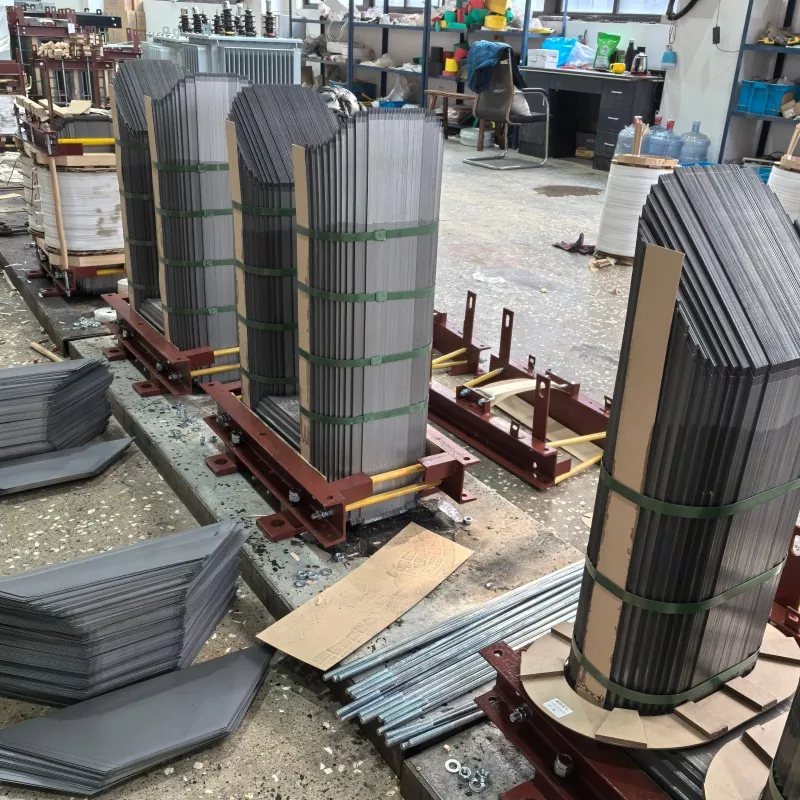

A gyári tesztelés az elfogadott műszaki specifikáció és a vonatkozó szabvány szerint történik. Tesztelési jegyzőkönyvek és harmadik fél általi ellenőrzés is megoldható, ha a projekt megköveteli.

GYIK

Mekkora ennek a transzformátornak a kimeneti feszültsége?

Ez a konfiguráció 400 V háromfázisú és 230 V egyfázisú kimenetet biztosít. Más feszültségkombinációk is gyárthatók a projekt követelményei szerint.

A 400V-os és a 230V-os terheléseket ugyanarról a transzformátorról lehet táplálni?

Igen. A Delta-Star csatlakozás háromfázisú másodlagos betáplálást és nullapontot biztosít az egyfázisú elosztáshoz. A csatlakoztatott terheléseket megfelelően kell elosztani, és a transzformátor névleges kapacitásán belül kell maradniuk.

Hogyan szabályozható a hűtőventilátor?

A tekercshőmérséklet érzékelők figyelik az üzemi hőmérsékletet. Az előre beállított hőmérséklet elérésekor a vezérlőrendszer elindítja a hűtőventilátorokat. A szabályozási hőmérsékletet a transzformátor termikus kialakításának megfelelően kell beállítani.

Mit jelent az IP43?

Az IP43 az 1 mm-nél nagyobb szilárd idegen tárgyak elleni védelmet és az IPX3 tesztkörülmények között a vízpermet elleni védelmet jelzi. Ez nem teljesen por- vagy vízálló burkolat.

A 150 kVA alkalmas építkezésre?

Ez a tényleges terheléstől függ. A számításnak tartalmaznia kell a normál üzemi áramot, valamint a motor indítóáramát, a hegesztési terheléseket, az egyidejű működést és egyéb ideiglenes csúcsterheléseket. A transzformátor kapacitását a projekt terhelési ütemtervéből kell megerősíteni, nem csupán a csatlakoztatott gépek számából.

A transzformátor más specifikációk szerint is elkészíthető?

Igen. A bemeneti és kimeneti feszültség, frekvencia, csatlakozási konfiguráció, burkolat, hűtés és védelmi követelmények a projektnek megfelelően határozhatók meg. A teljes elektromos specifikációt a gyártás előtt meg kell erősíteni.
