SWER egypólusú transzformátor

A Zhejiang Guangbian Electric Power Technology Co., Ltd. SWER egypólusú transzformátora egy nagy hatékonyságú elosztási megoldás, amelyet SWER (Single Wire Earth Return) vidéki és távoli villamosenergia-rendszerekhez terveztek. A több mint 20 éves transzformátorgyártási tapasztalattal és a globális szabványoknak való teljes megfeleléssel a Guangbian stabil, biztonságos és költséghatékony feszültségátalakítást biztosít hálózaton kívüli és gyenge hálózatú környezetekben.

Mi az a SWER egypólusú transzformátor?

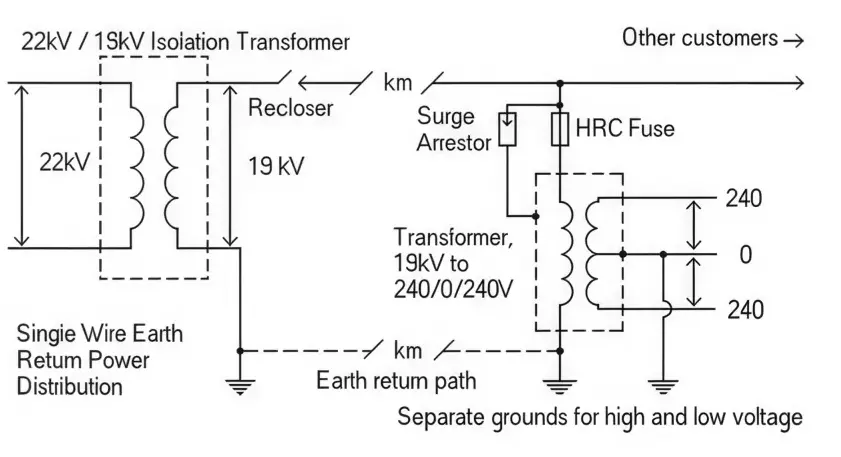

A SWER egypólusú transzformátor egy speciális oszlopra szerelt elosztótranszformátor, amelyet egyvezetékes földelőrendszerekben használnak, jellemzően vidéki villamosítási projektekben, ahol nem áll rendelkezésre hagyományos háromfázisú infrastruktúra.

Hatékonyan csökkenti a középfeszültségű elosztó teljesítményt használható alacsony feszültségre lakossági, mezőgazdasági és kisipari alkalmazásokhoz.

Széles körben használják távoli rácsokban, mivel:

● Egyszerűsített beépítési szerkezet

● Csökkentett infrastrukturális költségek

● Nagy hatékonyság a távolsági elosztásban

● Erős alkalmazkodóképesség vidéki terepen

Mitől más ez a SWER Transformer?

A legtöbb szabványos transzformátort nem a SWER működési elveinek figyelembevételével tervezték. Az eredmény? Idő előtti szigetelés meghibásodás, feszültség instabilitás, sikertelen ellenőrzések és drasztikusan lerövidült élettartam. A GUANGBIAN ezt az egységet kifejezetten a SWER-hálózatok igényeihez tervezte – az alapoktól megszüntetve ezeket a fájdalmas pontokat.

Mi különbözteti meg ezt az egységet?

SWER Duty-ra hangolt tekercselés:

A SWER egypólusú transzformátor tekercselése a SWER-specifikus feszültségviszonyokra van optimalizálva az egységes szigetelési szerkezet alkalmazása helyett.

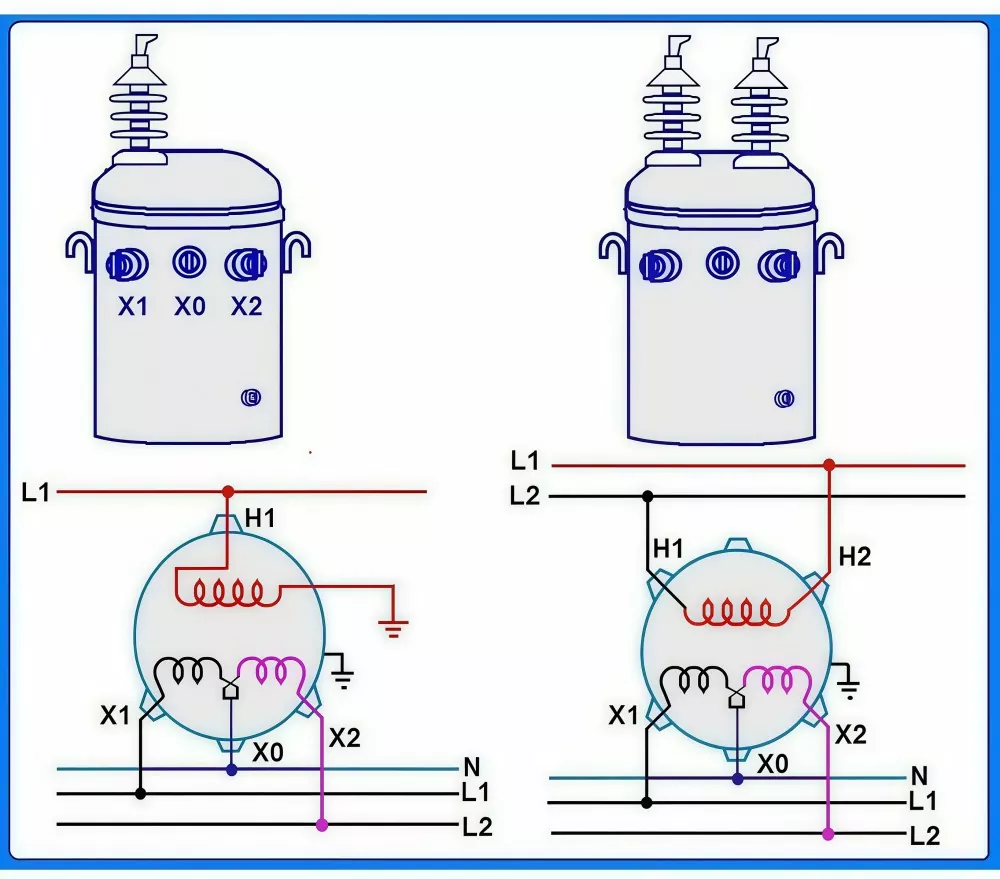

Gradiens szigetelési kialakítás az A kivezetéstől (vonal) az X kivezetésig (földelés)

Folyamatos hálózati feszültséghez megerősített kapocs

Progresszív szigetelés a tényleges tekercsfeszültség-szintekhez igazítva

X kapocs megerősítve a közvetlen pólusföldeléshez

A szabványos transzformátorokkal ellentétben aszimmetrikus SWER feszültségviszonyokra készült

Ez a kialakítás javítja a vidéki SWER elosztórendszerek megbízhatóságát és szigetelésbiztonságát.

A hagyományos egyfázisú transzformátorok egységes félszigetelést használnak mindkét terminálon. A SWER üzemben ez azt jelenti, hogy a szigetelési feszültség lényegében megduplázódik – és a meghibásodás általában 3-5 éven belül következik be. A GUANGBIAN elkötelezett megközelítése a szigetelési feszültséget a tervezési határokon belül tartja a transzformátor teljes élettartama alatt.

Hogyan tartja a földelési beállítás stabilan a feszültséget?

● A túlméretezett földelési kapocs-keresztmetszet csökkenti a földelési ellenállást és javítja az áram visszatérési stabilitását

● A kisebb ellenállás segít megelőzni a laza csatlakozási kockázatokat és a helyi túlmelegedést

● Biztosítja a stabil, zárt hurkú SWER áramutat ±2%-on belüli kimeneti feszültségingadozás mellett

● A tekercselés megfelel az IEC A/X kapocscímkézési szabványoknak, megakadályozva a vezetékezési hibákat, például a fordított polaritást, és biztosítva a helyes SWER telepítést

Távolsági feszültségszabályozás:

● 5 állású, terhelés nélküli fokozatkapcsolóval felszerelt (18kV-20kV tartomány)

● Kompenzálja a feszültségesést a hosszú SWER elosztóvezetékeken

● Stabil 240 V-os kimenetet tart fenn a vonal elejétől a végéig

● Minden csapbeállítás gyárilag az IEC pontossági szabványai szerint van kalibrálva

Ez biztosítja a nagy távolságú vidéki villamosenergia-hálózatokban a downstream berendezések egyenletes teljesítményét és védelmét.

Hogyan bírja ki a nehéz körülményeket?

Az olajba merülő tömített ház távol tartja a vizet és a port, kezeli a hőmérséklet-ingadozásokat, és védi az UV-sugárzást. -40°C-tól egészen +55°C-ig fut – így a magaslati fennsíkok, nyílt legelők, erdős területek és sivatagi síkságok minden különösebb változtatás nélkül beleesnek a működési ablakába.

Az ONAN hűtés – az olaj természetes levegő természetes rövidítése – nem támaszkodik ventilátorokra, szivattyúkra, semmire, ami forog vagy elhasználódik. Miután felcsavarozták az oszlopra, nagyjából gondoskodik magáról. A legközelebbi szervizteherautótól távol dolgozó személyzet számára ez sokkal alacsonyabb karbantartási költségeket jelent az egység élettartama során.

Nemzetközi szabványoknak való megfelelés

Minden egységet az IEC 60076 szabvány szerint terveztek, gyártottak és teszteltek – a teljesítménytranszformátorok világszerte elismert szabványát. A papírmunka és a nyomon követhetőség a gyártól kezdve biztosított.

A teljes gyári tesztjelentések mindegyik transzformátorhoz tartoznak – hasznosak lehetnek, ha projektekre licitál, vagy ellenőrzést kell végezni.

A SWER rendszerek másképp látják az egyfázisú földzárlatokat, mint a szabványos hálózatok. Ez a transzformátor a névleges áramának 20-szorosát veszi fel teljes 2 másodpercig ilyen hibaállapotokban – szabványos vezetékvédelemmel párosítva gyorsan kiküszöböli a hibákat, és elkerüli a berendezés károsodását.

Hol használják?

A SWER egypólusú transzformátor ideális alacsony költségű, távolsági vidéki és távoli tápellátáshoz:

● Vidéki villamosítás: elszigetelt otthonok áramellátása akár ~70%-kal alacsonyabb vezetéképítési költségekkel, mint a hagyományos rendszerekkel

● Távoli, pilóta nélküli helyszínek: távközlési tornyok, meteorológiai állomások, erdő-/tűzfigyelő pontok, határállomások

● Mezőgazdaság: öntözőszivattyúk, állattartó rendszerek, üvegházak és szétszórt mezőgazdasági berendezések

● Építőipari és bányásztáborok: ideiglenes áramellátás az autópályák, vasutak és bányászati ​​műveletek számára a hálózat bővítése előtt

● Szigetek és hálózaton kívüli létesítmények: kis üdülőhelyek, őrállomások és távoli turisztikai infrastruktúra

Praktikus megoldás olyan területeken, ahol a hagyományos háromfázisú hálózatok kiterjesztése nem költséghatékony.

Miért teljesít jobban a GUANGBIAN SWER egység?

A szabványos transzformátorok gyakran nehézségekbe ütköznek a SWER rendszerekben, ami szigetelési feszültséghez, feszültség instabilitásához és magasabb karbantartási igényekhez vezet.

A GUANGBIAN SWER egypólusú transzformátort kifejezetten a SWER működésre tervezték:

● Célirányosan épített tekercselés és szigetelés kialakítása SWER körülményekhez

● Optimalizált földelési szerkezet a stabil visszatérő áram érdekében

● Fokozott feszültségstabilitás és rendszermegbízhatóság

● Csökkentett karbantartási problémák és hosszabb élettartam

● Az ellenőrzési követelmények könnyebb teljesítése

● Valós SWER alkalmazásokhoz tervezték, nem adaptálták a hagyományos transzformátormodellekhez.

Globális szabványok és minőségbiztosítás

A Zhejiang Guangbian Electric Power Technology Co., Ltd. 2004 óta erős műszaki alapot épített ki, és hazai transzformátorgyártóból globális beszállítóvá fejlődött.

A legfontosabb előnyök közé tartozik:

● 20+ év transzformátormérnöki tapasztalat

● Minősített mérnöki csapat nemzetközi szabványos szakértelemmel

● Többműhelyes gyártási rendszer, amely biztosítja a teljes folyamat nyomon követhetőségét

● A tervezés, a hatékonyság és a biztonsági megfelelés folyamatos fejlesztése

● 2020-ban létrejött független exportművelet

Ez biztosítja, hogy minden SWER egypólusú transzformátor megfeleljen a megbízhatósággal és biztonsággal kapcsolatos globális elvárásoknak.

A mi gyárunk

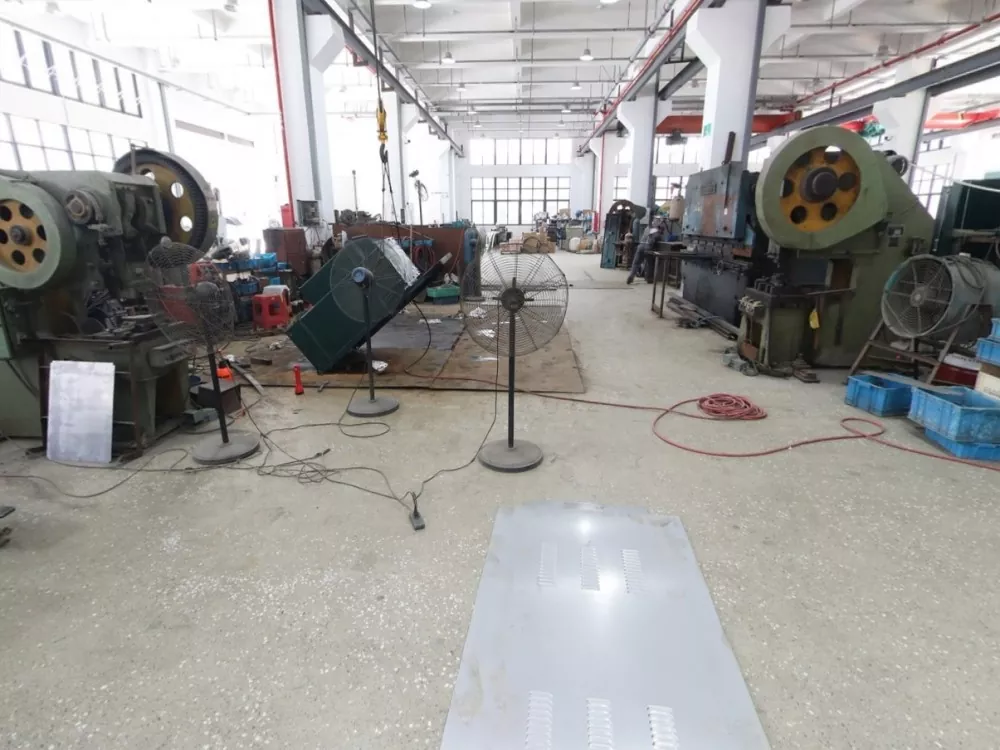

Lemezműhely

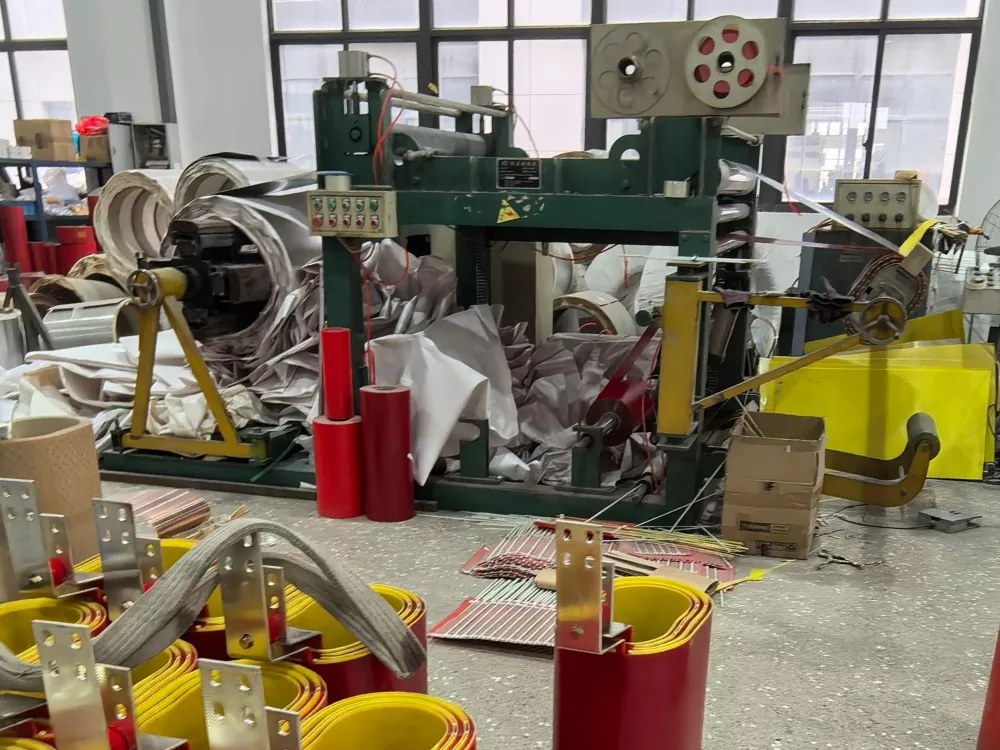

Fóliatekercselő műhely

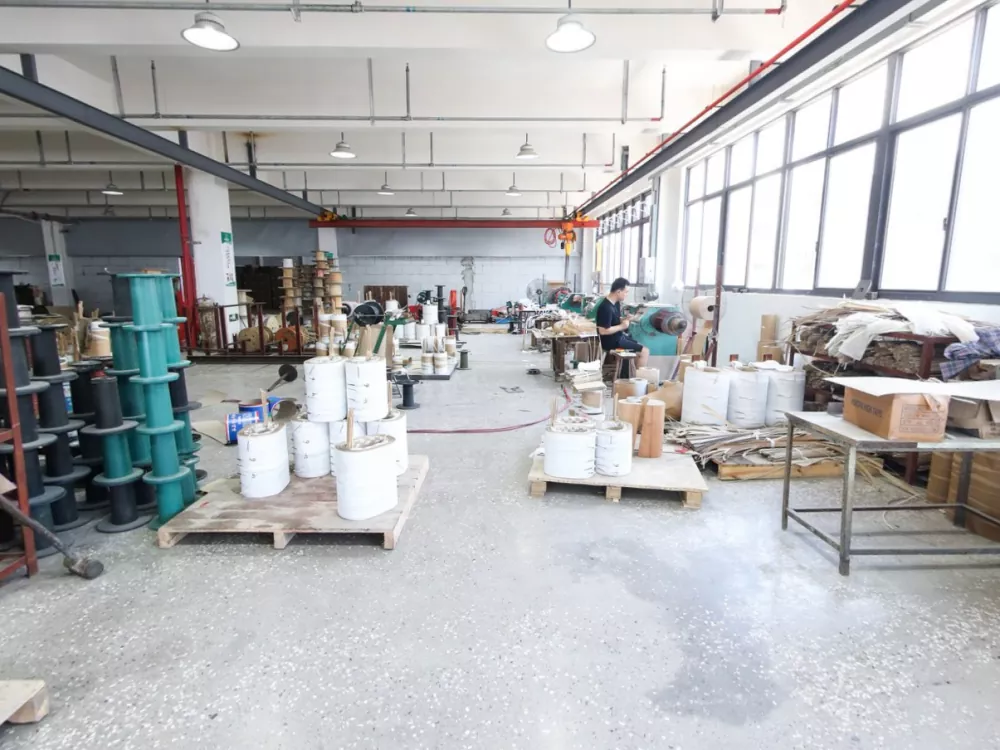

Tekercselő műhely

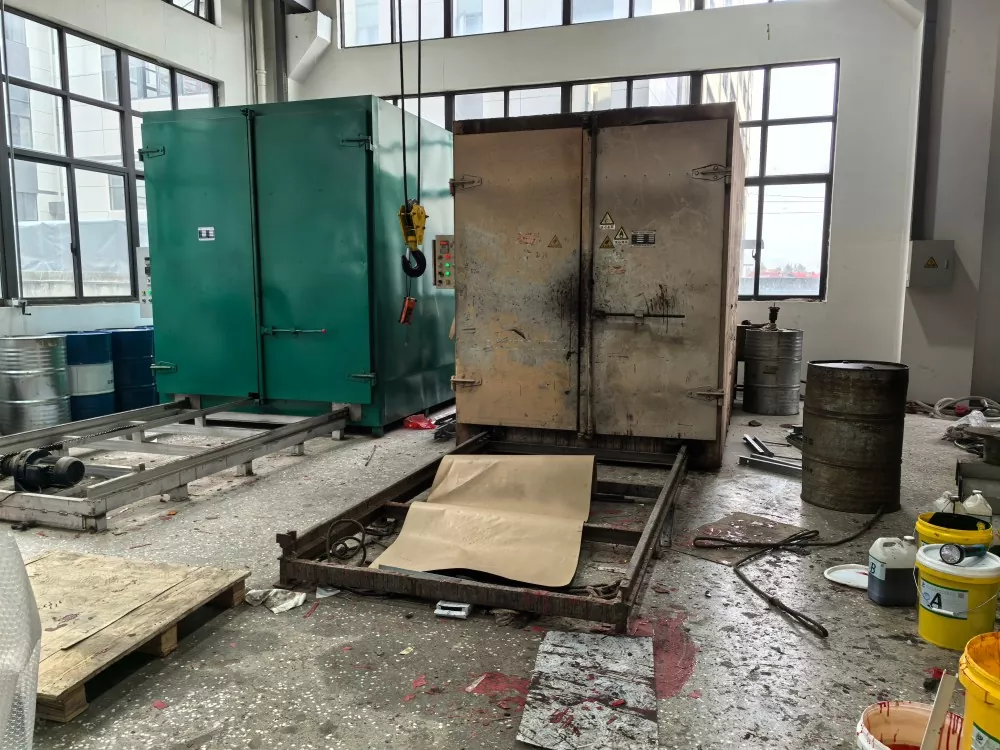

Tekercselő sütő műhely

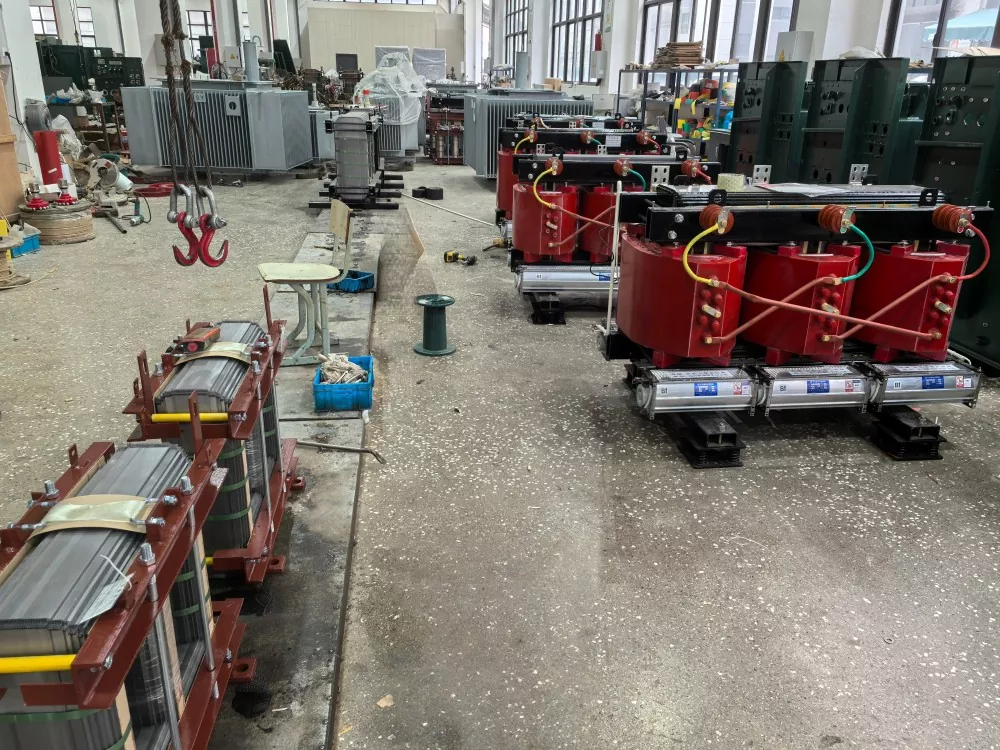

Transzformátor összeszerelő műhely

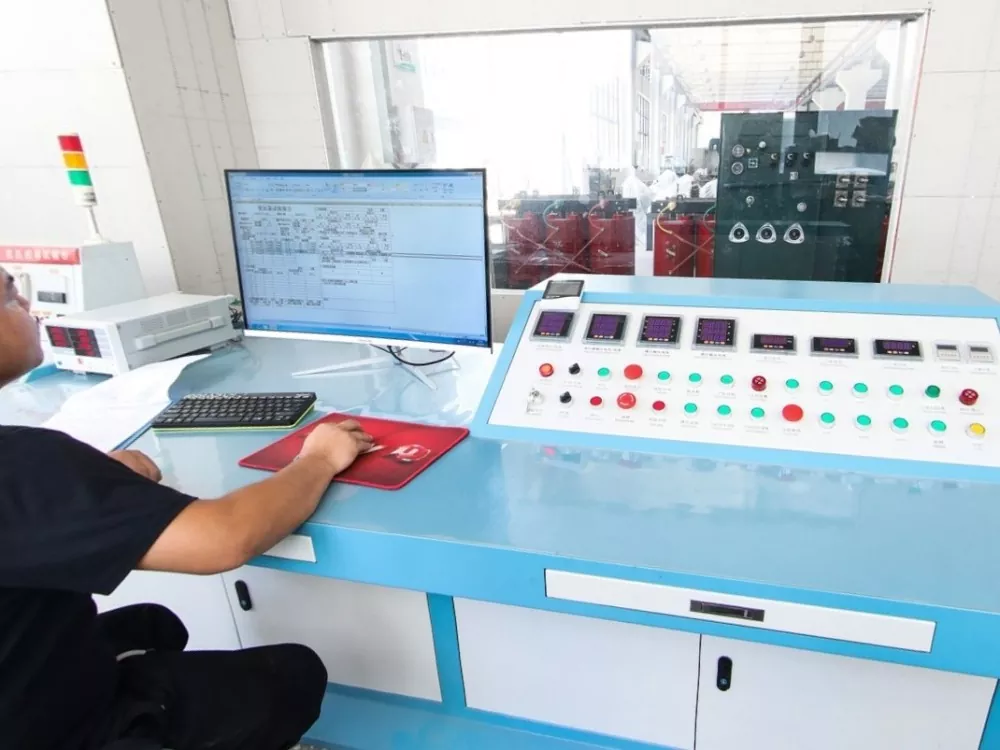

Transzformátor üzembe helyezési műhely
