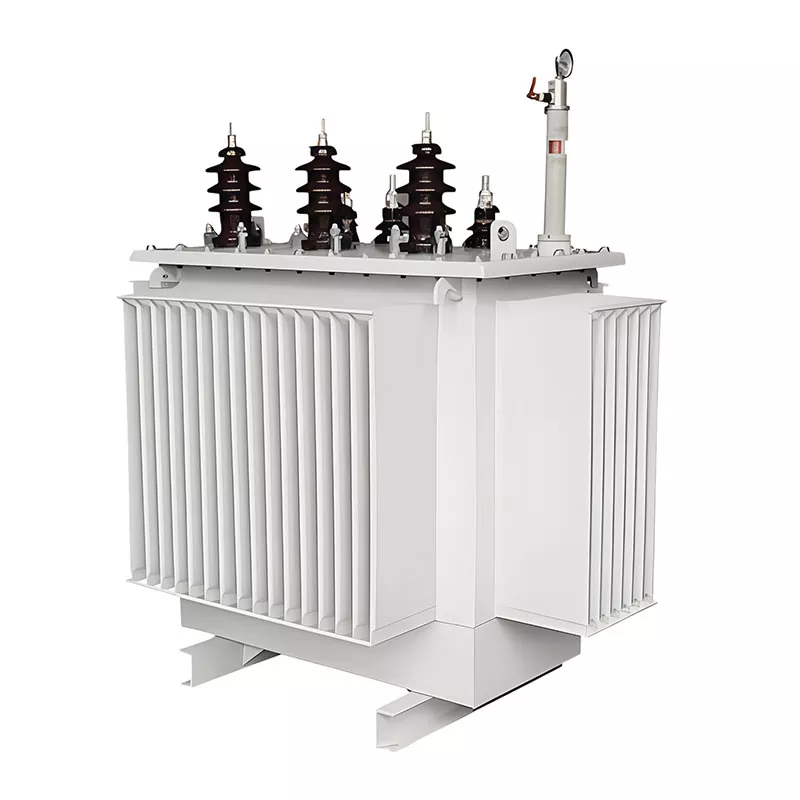

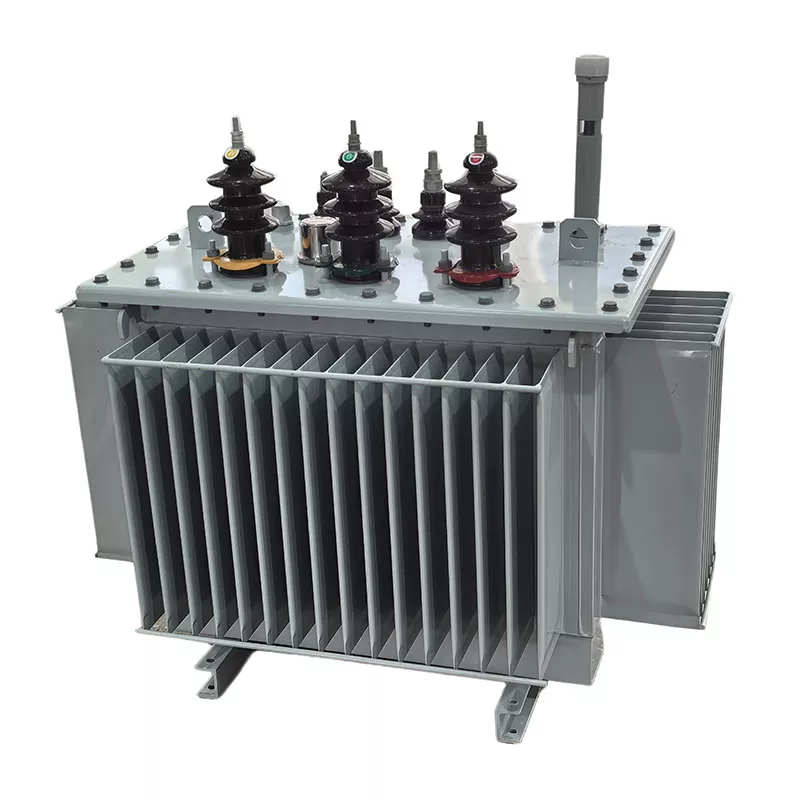

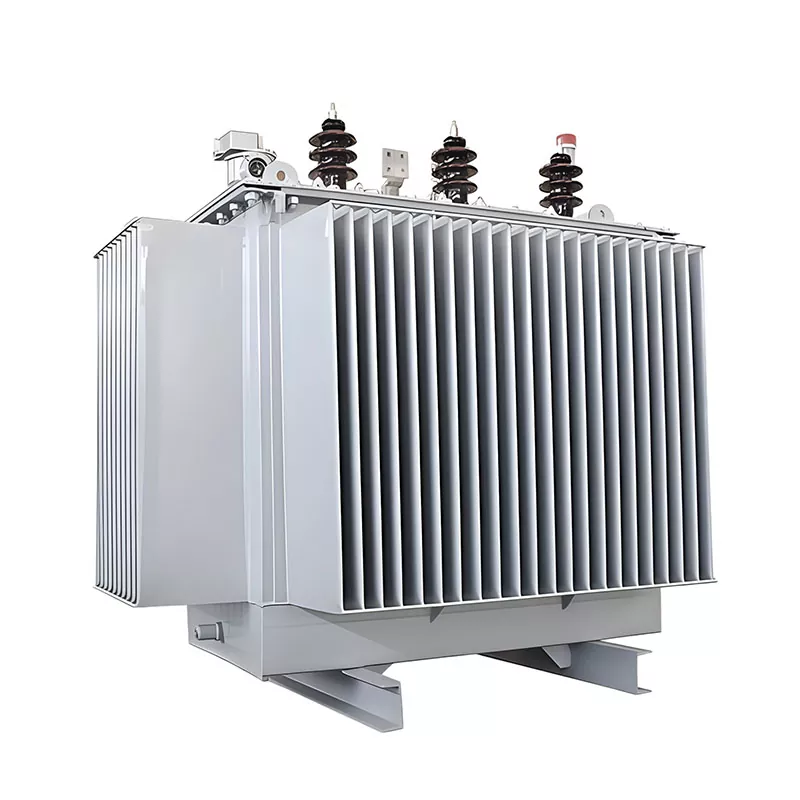

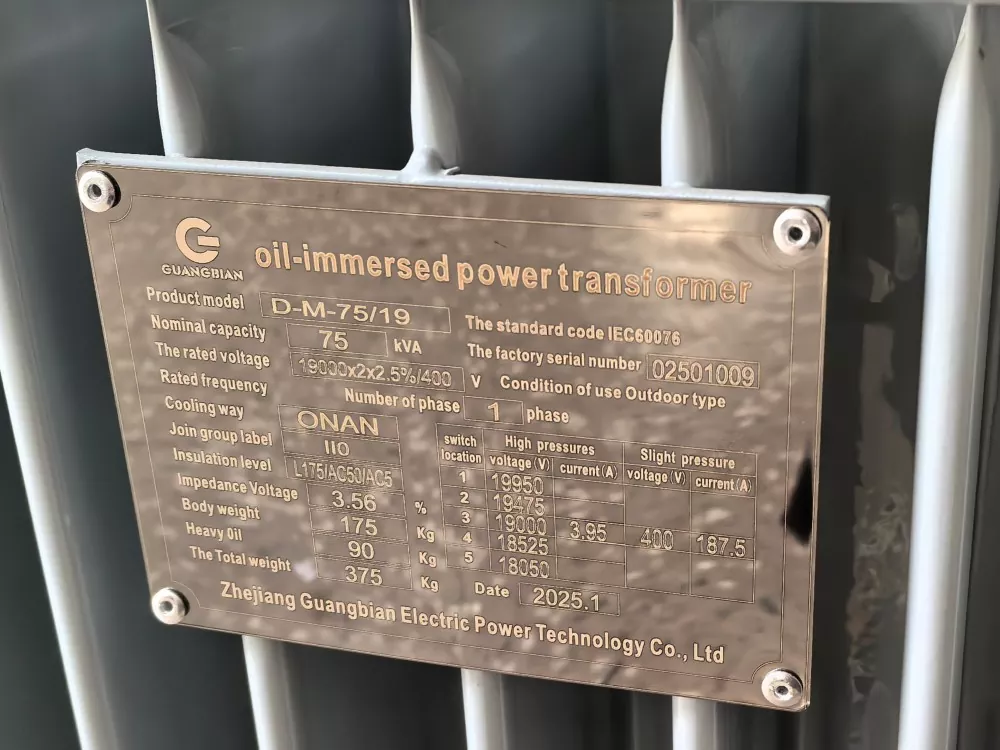

Csere olajba merülő transzformátor

Az olajjal töltött cseretranszformátor egy olyan típusú olajjal töltött teljesítménytranszformátor, amelyet kifejezetten egy működő áramelosztó rendszerben lévő meglévő transzformátor cseréjére terveztek, jellemzően a berendezések elöregedése, meghibásodása, kapacitáskorlátozása vagy hatékonyságnövelési követelményei miatt.

Az új telepítésekben használt transzformátorokkal ellentétben a cseretranszformátorok tervezésénél nagy hangsúlyt fektetnek a rendszerkompatibilitásra, a fizikai cserélhetőségre és a meglévő elektromos infrastruktúrával való zökkenőmentes integrációra.

Mérnöki definíció

Elektrotechnikai szempontból a csereolajba merülő transzformátor a következőképpen határozható meg:

A meglévő hálózati feltételeknek – például feszültségszintnek, vektorcsoportnak, beépítési méreteknek és terhelési profilnak – megtervezett vagy optimalizált teljesítménytranszformátor, amely az eredeti rendszer jelentősebb módosítása nélkül képes közvetlenül helyettesíteni egy üzemben lévő olajos transzformátort.

Főbb műszaki jellemzők

Egy tipikus csereolaj-merített transzformátort a következő műszaki követelmények határoznak meg:

Feszültségkompatibilitás:Megfelel a meglévő rendszerszinteknek, például 6kV/0,4kV, 10kV/0,4kV stb.

A telepítés cserélhetősége:Úgy tervezték, hogy illeszkedjen a meglévő alapokhoz, kábelbevezetési pontokhoz és az alállomás elrendezéséhez

Vektoros csoportegyeztetés:Általában Dyn11 vagy megegyezik az eredeti transzformátor konfigurációval

Rövidzárlati impedancia koordináció:Jellemzően az 5–8%-os tartományba tervezték a rendszer stabilitásának biztosítására

Teljesítmény optimalizálás:A kicserélt egységhez képest javíthatja a hatékonyságot, csökkentheti a veszteségeket vagy javíthatja a hőteljesítményt

Először találja ki a megfelelő méretet

Íme egy példa: az Ön jelenlegi terhelése 800 kVA, és 400 kVA új keresletet ad hozzá. Tényező némi növekedési ráta, és 1250-1600kVA logikus. Ne csak a mai számokat nézze – egy kis mozgásteret hagyni mindig biztonságos.

A transzformátorkapacitás kiszámításakor tartsa szem előtt ezeket a paramétereket: a feszültségszintnek meg kell egyeznie a meglévő rendszerrel (például 10 kV/0,4 kV), a Dyn11 vektorcsoport a legtöbb kereskedelmi alkalmazásnál működik, és az 5-8%-os impedancia szabványos. Ha nem biztos benne, a GUANGBIAN kínai gyári csapata áttekintheti a beállítást, és megerősítheti a specifikációkat a gyártás előtt.

Mire kell készülni a csere előtt?

Három dolgot kell ellenőrizni:

1. Elektromos értékelés — Elbírják-e a sínek és a kábelek nagyobb áramerősséget? Szükséges a védelmi rendszer módosítása?

2. Szerkezeti ellenőrzés — Az alap mérete, az egység behelyezésének útvonala, a szellőzés feltételei.

3. Hálózati koordináció – A kapacitásbővítés a bejövő készlet módosítását teheti szükségessé. Korán intézze el az áramszünet engedélyét.

Ha transzformátorcsere projektet tervez, a GUANGBIAN kínai gyárunk műszaki csapata segíthet áttekinteni ezeket a tételeket. Gyártóüzemünkben már kezeltünk hasonló eseteket, és tudjuk, hogy mely részleteket gyakran figyelmen kívül hagyják.

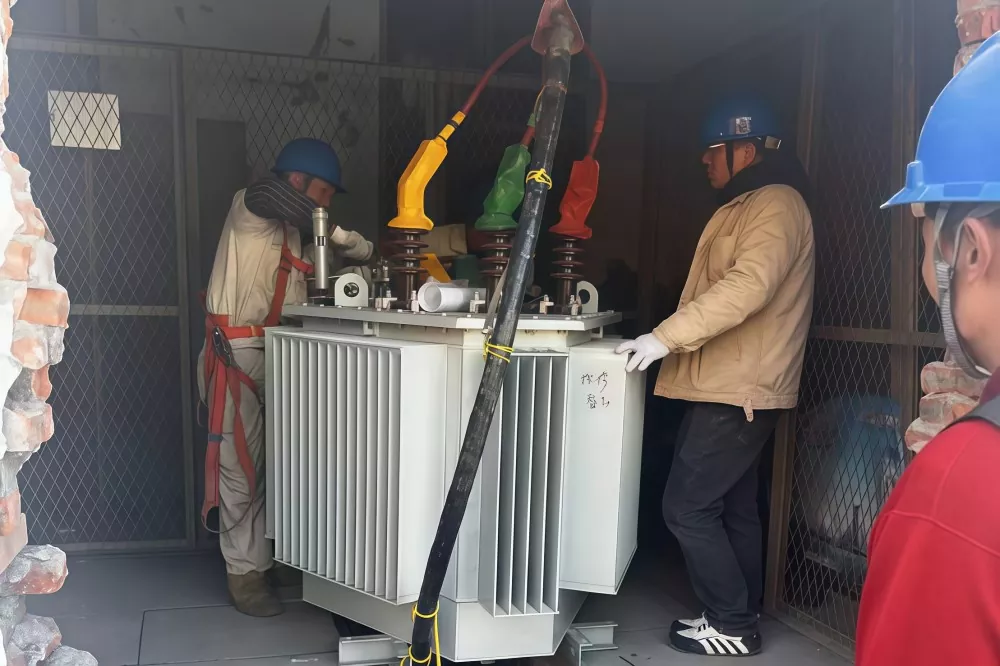

Telepítés és üzembe helyezés

Kikapcsolás → Leválasztás → Régi egység eltávolítása → Új transzformátor elhelyezése → Bekötés → Teszt → Tápfeszültség

Ne hagyja ki a tesztelési lépést: fordulatszám teszt, szigetelési ellenállás, vektorcsoport ellenőrzés, ellenállásmérés. Mindennek el kell múlnia, mielőtt átkapcsolja a kapcsolót. Az első hetekben tartsa szemmel a hőmérsékletet, figyeljen a szokatlan zajokra, ellenőrizze a vibrációt.

Mennyibe kerül?

Egy 1250 kVA teljesítményű egység esetében maga a transzformátor 25 000–45 000 dollárt fut. A telepítéssel és módosításokkal a projekt teljes költsége 35 000–75 000 dollár körül mozog. Ha a meglévő egysége közel 20 éve működik, értelmesebb egy újra cserélni, mint egy párhuzamos egységet hozzáadni – kevesebb karbantartási probléma, jobb hatékonyság.

A telepítés után őrizze meg a tesztjelentéseket és a gyártási rajzokat a fájlban. Negyedévente ellenőrizze a hőmérsékletet, évente végezzen olajelemzést (olajjal töltött típusoknál). Megfelelő gondozás mellett ennek a berendezésnek 20-30 évig zökkenőmentesen kell működnie.

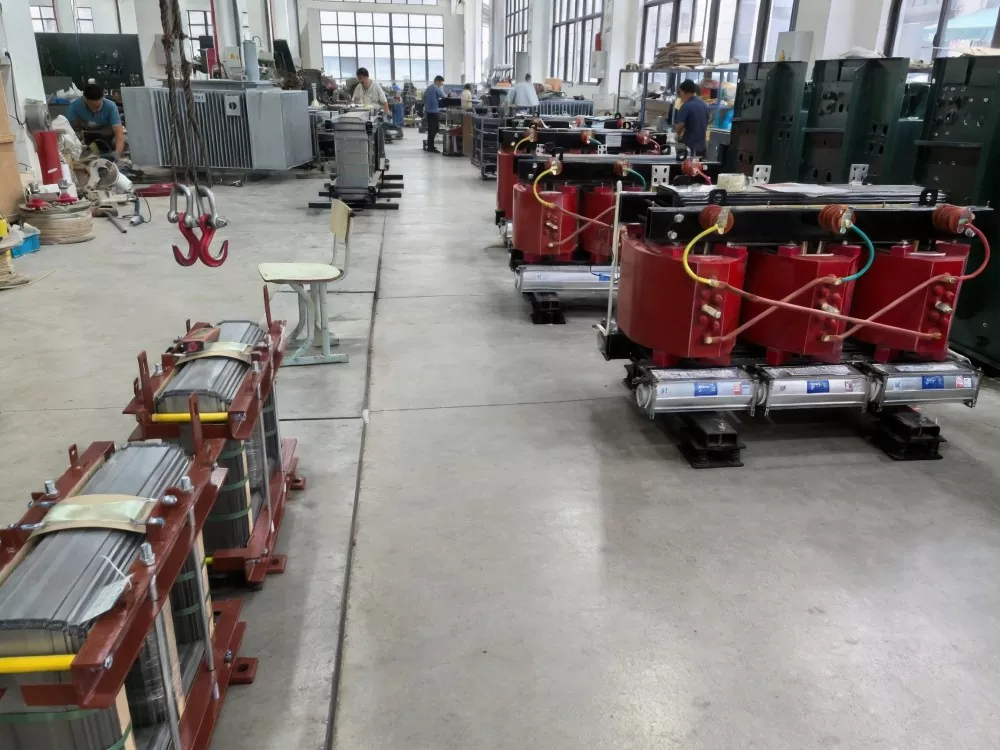

A GUANGBIAN kínai gyárában hosszú távra gyártott transzformátorokat gyártunk. Akár a transzformátorválasztási fázisban van, akár a specifikációk felülvizsgálatára van szüksége, csapatunk segíthet.

Különbség a szabványos új telepítésű transzformátoroktól

GYIK

1. Mi az a csereolaj-merített transzformátor?

Ez egy olajba merülő transzformátor, amelyet arra terveztek, hogy egy meglévő transzformátort helyettesítsen egy működő energiarendszerben. Úgy épült, hogy megfeleljen az eredeti elektromos feltételeknek, így a rendszer minimális módosításokkal tovább tud működni.

2. Mikor kell transzformátort cserélni?

A transzformátor cseréje akkor szükséges, ha a transzformátor elöregedett (általában 15-25 év feletti), gyakran meghibásodik, nem tudja kielégíteni az aktuális terhelési igényt, vagy magas a karbantartási költsége

3. Hogyan válasszam ki a megfelelő kapacitást a cseréhez?

A kapacitás kiválasztása az aktuális terhelés, a jövőbeni bővítés (általában 15–25% tartalék) és a rendszer feltételei, például a feszültségszint és a telepítési korlátok alapján történik.

4. A cseretranszformátor növelheti a kapacitást?

Igen. Egy csereegység bővíthető nagyobb kapacitásra, de a meglévő kábelek, kapcsolóberendezések és védelmi rendszer kompatibilitását ellenőrizni kell.

5. Minek kell egyeznie transzformátor cseréjekor?

A legfontosabb paraméterek közé tartozik a feszültségarány, a vektorcsoport (általában Dyn11), az impedancia (körülbelül 5–8%) és a fizikai telepítési méretek.

6. Mennyi ideig tart a csere folyamata?

A telepítés és a csere általában 1-3 napot vesz igénybe a helyszíni körülményektől függően, plusz további idő a tesztelésre és az üzembe helyezésre.
