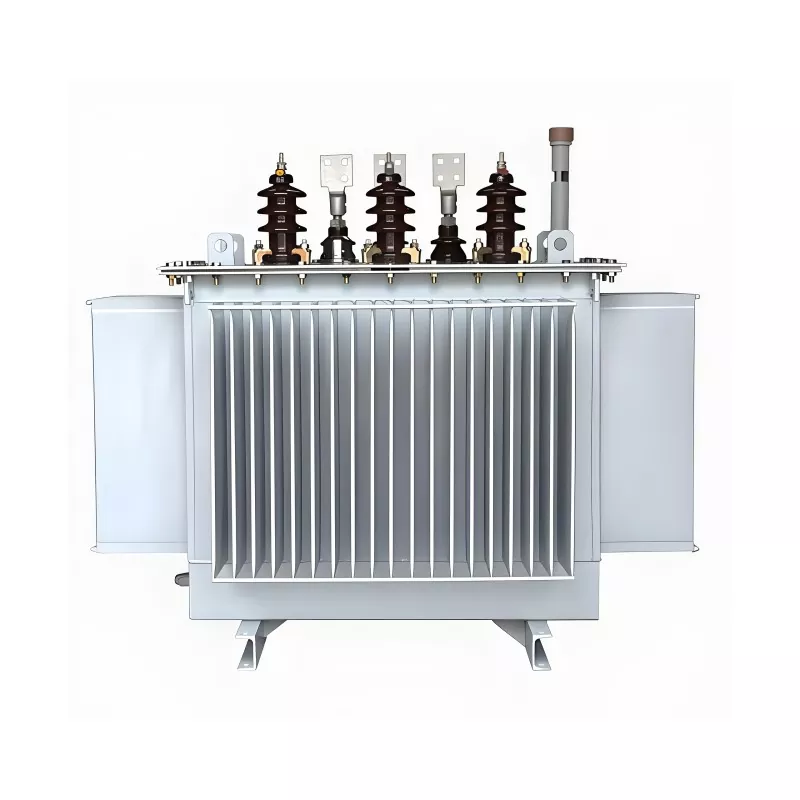

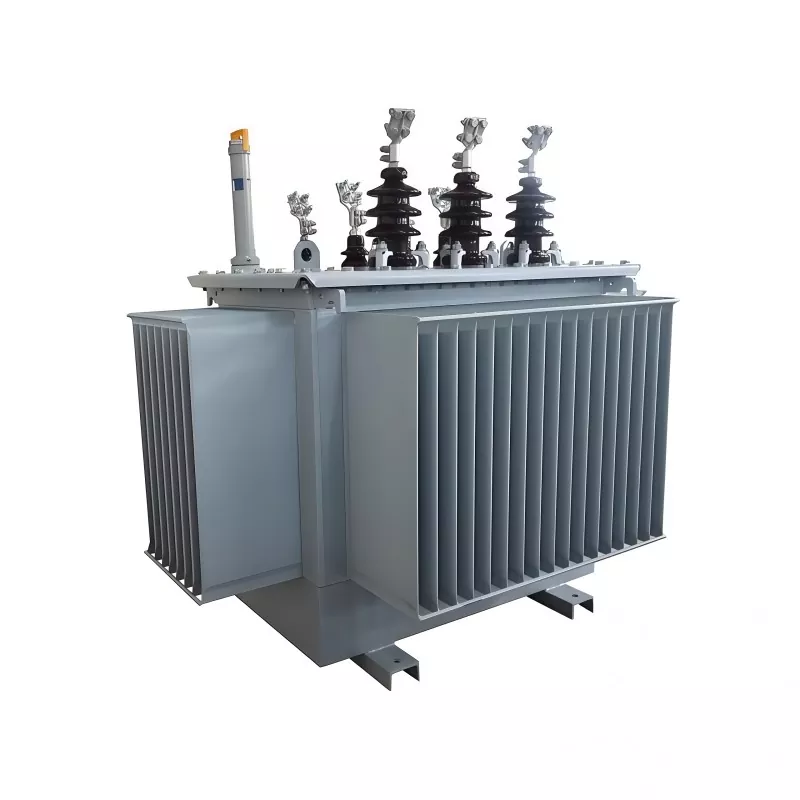

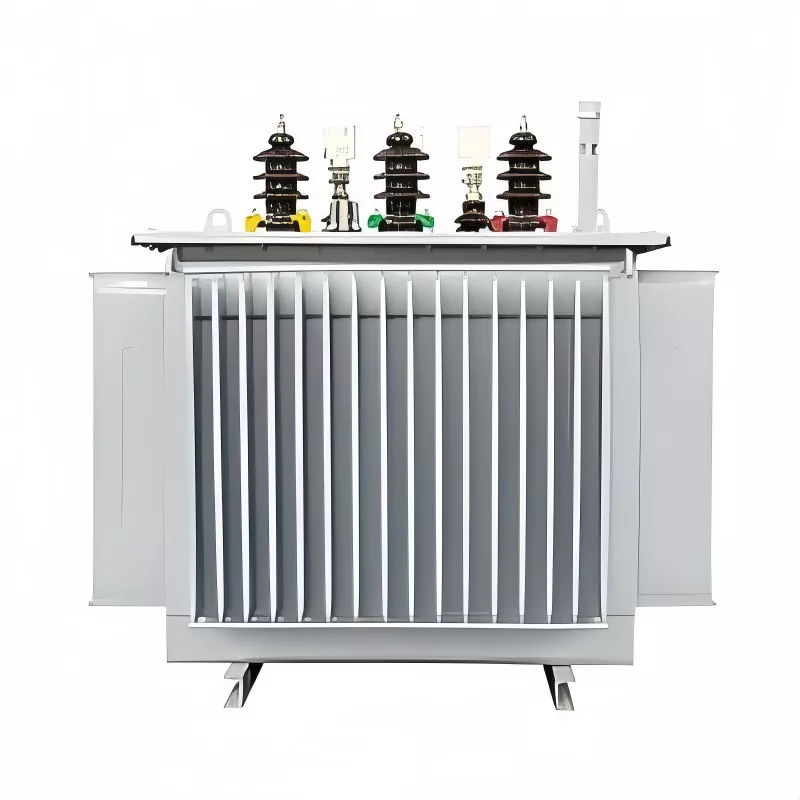

100KVA 20KV háromfázisú olajba merülő transzformátor

Ez a 100 KVA 20 KV háromfázisú olajba merülő transzformátor, amelyet Kínában gyárt a GUANGBIAN, kiemelkedik Yzn5 csatlakozási csoportjából. Ez egy olyan csatlakozási konfiguráció, ahol a nagyfeszültségű tekercs csillagcsatlakozást (Y csatlakozást) vesz fel, a kisfeszültségű tekercs cikcakk csatlakozást használ (delta csatlakozásból), a kisfeszültségű oldalon a nullapont ki van húzva, és a nagy- és kisfeszültségű tekercsek közötti fáziskapcsolatot az "óramódszer" segítségével azonosítják.

Ezt a háromfázisú transzformátort ügyfeleink olyan precíziós szerszámgép-műhelyekben használják, amelyek magas tápellátási minőséget követelnek meg, ezzel csökkentve a harmonikus interferencia okozta berendezéshibákat.

Általában telepítve van:

Ipari áramelosztó rendszerek

Vidéki villamosítási projektek

Kis alállomások

Infrastruktúra és építkezések

Kereskedelmi és közüzemi villamos hálózatok

A száraz típusú transzformátorokhoz képest az olajba merülő transzformátorok jobb hűtési teljesítményt és nagyobb túlterhelési ellenállást biztosítanak, így alkalmasabbak kültéri és nagy igénybevételű alkalmazásokhoz.

Főbb jellemzők és előnyök

1. Stabil teljesítmény 20KV-os középfeszültségű rendszerekben

20KV-os elosztó hálózatokhoz tervezve, stabil feszültségátalakítást és megbízható működést biztosítva ingadozó hálózati feltételek mellett is. Javítja az energiarendszer általános stabilitását és a berendezés védelmét.

2. Nagy hatékonyság alacsony energiaveszteséggel

Az optimalizált mag- és tekercskialakítás jelentősen csökkenti az üresjárati és terhelési veszteségeket, így segít csökkenteni a hosszú távú energiafogyasztást és az üzemeltetési költségeket.

3. Olajba merülő hűtés az erős hőelvezetés érdekében

Az ONAN olajba merülő hűtőrendszer hatékony hőelvezetést biztosít, támogatja a folyamatos teljes terhelésű működést és meghosszabbítja a szigetelés élettartamát.

4. Nagy túlterhelés és rövidzárlati szilárdság

Ipari környezetre készült, ellenáll a motor indítási túlfeszültségének és a rövidzárlati igénybevételnek, így biztonságos és stabil működést biztosít nagy terhelési körülmények között.

5. Kompakt szerkezet, egyszerű telepítés

Helytakarékos kialakítás egyszerű telepítéssel és alacsony karbantartási igényekkel, így új és utólagos áramelosztási projektekhez egyaránt alkalmas.

Termék paraméter

Működési környezeti követelmények

1. Hőmérséklet tartomány

◦ Normál működés: -25 ℃ ~ 45 ℃

◦ A környezeti hőmérséklet nem haladhatja meg a 40 ℃-ot hosszú távú folyamatos működés esetén (az ONAN hűtés biztosítása érdekében hatékonyság).

2. Relatív páratartalom

◦ Maximum 95% (25 ℃-os környezeti hőmérsékleten)

3. Magasság

◦ Standard adaptáció: ≤1000 m tengerszint feletti magasságban

◦ Testreszabás nagy magasságban: ≤3000 m (továbbfejlesztett szigeteléssel és optimalizált hőelvezetéssel, opcionális).

4. Telepítési hely

◦ Beltéri vagy kültéri (kültéri telepítéshez IP23 védelmi fokozat szükséges, opcionális; beltéri alapértelmezett IP20).

- Maradjon távol gyúlékony, robbanásveszélyes, korrozív gázoktól és porforrásoktól.

◦ Nincs erős vibráció (rezgésgyorsulás ≤0,1 g) vagy mechanikai hatás.

5. Szellőztetés állapota

◦ Megfelelő szellőzési hely: ≥0,5 m szabad tér a transzformátor körül a természetes légáramlás érdekében (kritikus ONAN hűtés).

◦ A túlmelegedés elkerülése érdekében kerülje a légáramlás nélküli zárt tereket.

6. Áramhálózati környezet

◦ Frekvencia kompatibilitás: 50 Hz / 60 Hz, kétfrekvenciás állítható.

◦ Feszültségingadozás: a névleges bemeneti feszültség (20KV) ≤±5%-a a stabil működés érdekében.

Milyen problémákat old meg?

A valós áramelosztó rendszerekben a berendezések meghibásodását gyakran instabil feszültség, túlterhelési túlfeszültség és hőfelhalmozódás okozza.

Ezt a transzformátort a következőkre tervezték:

● Feszültséginstabilitás 20KV-os középfeszültségű hálózatokban

● Gyakori motorindítási ütközés ipari rendszerekben

● Túlmelegedési problémák folyamatos működés közben

● Energiaveszteség a hosszú távú energiaelosztásban

● Megbízhatatlan teljesítmény zord kültéri környezetben

E rendszerszintű problémák megoldásával stabil és hatékony energiaellátást biztosít az igényes alkalmazásokban.

A mi gyárunk

Lemezműhely

Fóliatekercselő műhely

Tekercselő műhely

Tekercselő sütő műhely

Transzformátor összeszerelő műhely

Transzformátor üzembe helyezési műhely

Miért válassza az olajba merülő transzformátort?

A száraz típusú transzformátorokhoz képest az olajba merülő transzformátorok a következőket kínálják:

● Jobb hőelvezetési teljesítmény

● Nagyobb túlterhelési kapacitás

● Hosszabb működési élettartam

● Stabilabb teljesítmény nagy terhelés mellett

A 20 KV-os elosztórendszerek esetében gyakran az olajba merülő kialakítás a preferált megoldás kültéri és ipari alkalmazásokhoz.

Minőségellenőrzés és gyártásbiztosítás

Minden transzformátort szigorú minőség-ellenőrzési eljárások szerint gyártanak, hogy biztosítsák a stabil teljesítményt és a biztonsági megfelelést.

A tesztelés a következőket tartalmazza:

● Rutinszerű elektromos teljesítményvizsgálat

● Szigetelési ellenállás vizsgálata

● Hőmérséklet-emelkedési teszt

● Terhelési és üresjárati veszteségvizsgálat

● Rövidzárlati ellenállás értékelése

A gyártás a nemzetközi szabványokat követi a megbízhatóság biztosítása érdekében a globális piacokon.

Karbantartás és élettartam

A 100KVA 20KV háromfázisú olajba merülő transzformátort alacsony karbantartási igényekre tervezték. Megfelelő telepítéssel és időszakos ellenőrzéssel az élettartam meghaladhatja a 20-25 évet.

A javasolt karbantartás a következőket tartalmazza:

● Rendszeres olajállapot-ellenőrzés

● Csatlakozás ellenőrzése

● Hőmérséklet figyelése

● Külső alkatrészek tisztítása

GYIK

1. Működhet ez a transzformátor 24 órán keresztül folyamatosan?

Igen, névleges terhelés melletti folyamatos működésre tervezték.

2. A 100KVA transzformátor alkalmas kültéri telepítésre?

Igen, az olajbemerített transzformátorok beltéri és kültéri környezetben egyaránt használhatók.

3. Testreszabható a feszültség?

Igen, a primer és szekunder feszültségek testreszabhatók a projekt követelményei alapján.

4. Mi a 20KV-s rendszerkompatibilitás fő előnye?

Lehetővé teszi a középfeszültségű elosztó hálózatokba való stabil integrációt, csökkentett átviteli veszteséggel.

A 100KVA 20KV háromfázisú olajmerített transzformátor megbízható és hatékony megoldás középfeszültségű áramelosztó rendszerekhez. Erős túlterhelési kapacitásával, alacsony energiaveszteségével és tartós, olajba merülő hűtőszerkezetével stabil, hosszú távú teljesítményt biztosít az ipari és közüzemi alkalmazások számára világszerte.
