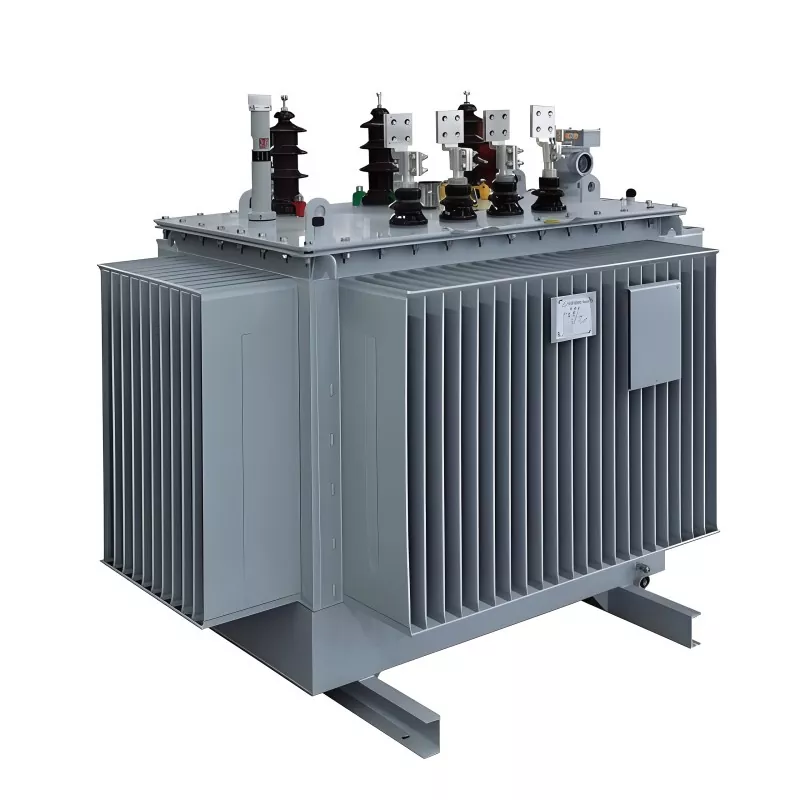

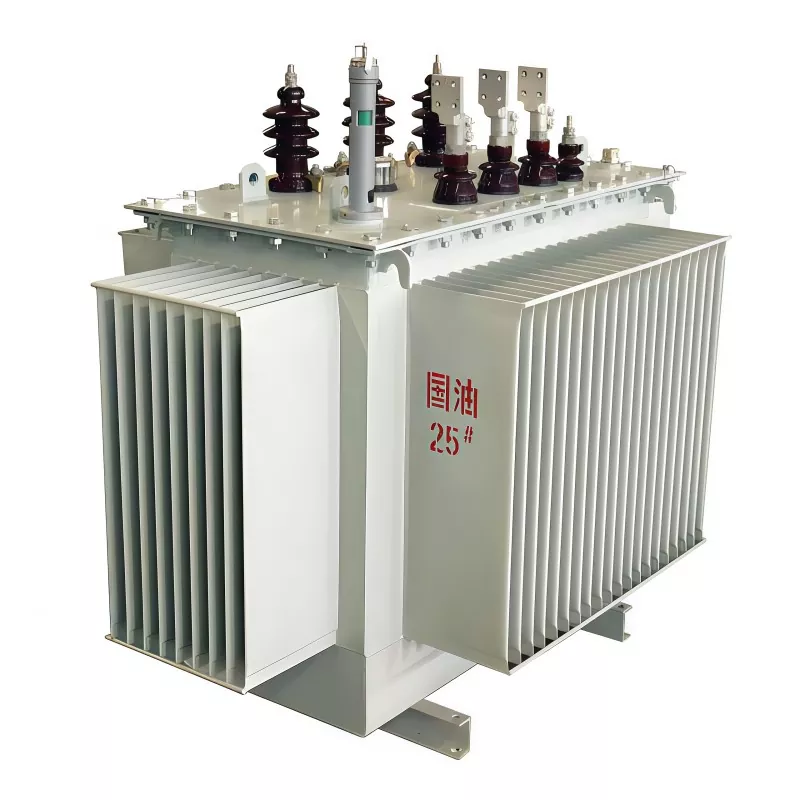

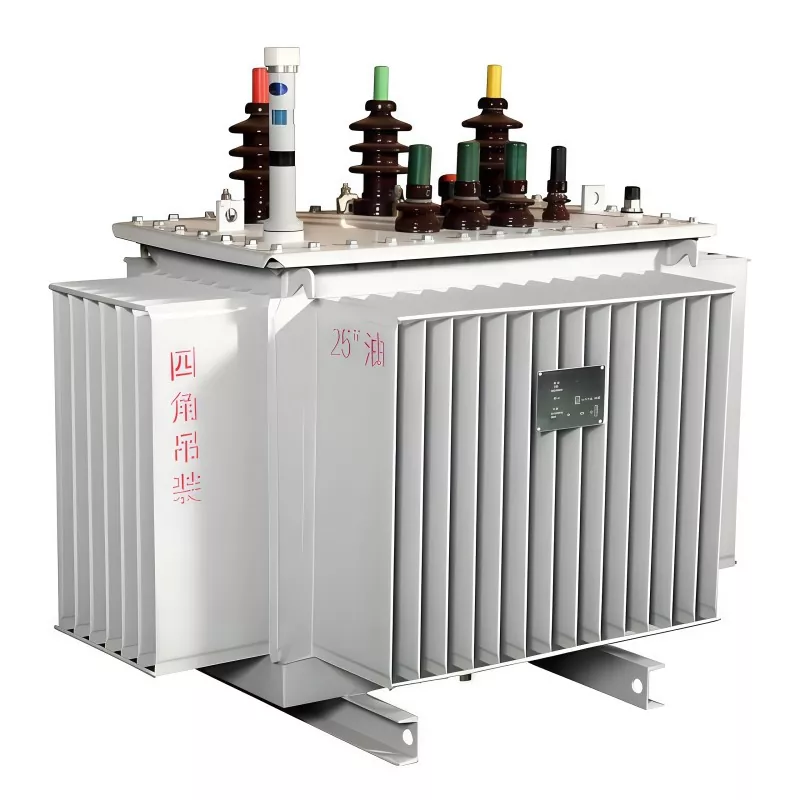

630KVA 6KV olajba merülő transzformátor

A GUANGBIAN, mint kínai teljesítménytranszformátor-beszállító, kifejlesztette ezt a 630 KVA 6KV-os olajba merülő transzformátort a TM sorozatú olajmerítő transzformátorok alapján Türkmenisztánban, a teljes csere érdekében végzett fejlesztésekkel. Egykor hatékony és energiatakarékos áramellátást biztosított a türkmenisztáni földgáztermelő létesítmények számára.

Mi az a 630KVA 6KV olajba merülő transzformátor?

A 630KVA 6KV olajmerített transzformátor egy középfeszültségű elosztó transzformátor, amely szigetelő ásványolajat használ a hűtésre és a szigetelésre.

A 6 KV primer feszültséget alacsony feszültségű kimenetté alakítja át, például 400 V, 415 V, 433 V, vagy testreszabott feszültségekké az ipari és kereskedelmi áramfogyasztáshoz.

A szigetelőolaj nemcsak javítja a hőelvezetés hatékonyságát, hanem növeli a szigetelés szilárdságát is, segítve a transzformátor stabil teljesítményét hosszú távú, nagy terhelésű üzemben.

A transzformátor alapszerkezete

Transformer Core

A transzformátormag kiváló minőségű CRGO szilícium acéllemezekből készül, lépcsőzetes felépítéssel a mágneses fluxus szivárgásának minimalizálása és az energiaveszteség csökkentése érdekében.

Transzformátor tekercsek

A tekercsek oxigénmentes rézvezetőket használnak többrétegű szigeteléssel, hogy javítsák az elektromos vezetőképességet és ellenálljanak a rövidzárlati hatásoknak.

Olajtartály

A hullámosított olajtartály javítja a hőelvezetési teljesítményt, miközben kompenzálja a hőmérséklet-változások okozta olajtágulást és összehúzódást.

Szigetelő olaj

A prémium transzformátorolaj szigetelési és hűtési funkciókat is biztosít, segít fenntartani a biztonságos és stabil működést.

Műszaki Dokumentum

Működési környezet

Hőmérséklet viszonyok:

Hosszú távú üzemi környezeti hőmérséklet: -25 ℃ ~ +40 ℃.

Maximális üzemi környezeti hőmérséklet: legfeljebb +50 ℃.

Tárolási és szállítási hőmérséklet:

 -40 ℃ ~ +60 ℃.

Páratartalom:

Relatív páratartalom: ≤95% 25 ℃-on

Magassági követelmények:

Névleges magassági alkalmazkodási tartomány: ≤1000 méter

Gyártási folyamat

A 630KVA 6KV olajba merülő transzformátor szigorú minőség-ellenőrzési eljárásokon megy keresztül:

● Szilikonacél magvágás

● Tekercselés gyártása

● Vákuumos szárítás kezelés

● Mag összeállítás

● Vákuumos olajfeltöltés

● Elektromos tesztelés

● Gyári ellenőrzés

● Csomagolás és szállítás

Minden transzformátort kiszállítás előtt tesztelnek, hogy biztosítsák a megbízható működést és a nemzetközi szabványoknak való megfelelést.

A mi gyárunk

Lemezműhely

Fóliatekercselő műhely

Tekercselő műhely

Tekercselő sütő műhely

Transzformátor összeszerelő műhely

Transzformátor üzembe helyezési műhely

Karbantartási tippek

A transzformátor élettartamának meghosszabbítása érdekében rendszeres karbantartás javasolt:

Rendszeresen ellenőrizze az olajszintet

Figyelje az üzemi hőmérsékletet

Rendszeresen ellenőrizze a szigetelési ellenállást

Vizsgálja meg a perselyeket és a csatlakozókat

Szükség esetén cserélje ki az elöregedett transzformátorolajat

Tisztítsa meg a port és a külső szennyeződéseket

A megfelelő karbantartás jelentősen javíthatja a transzformátor megbízhatóságát és csökkentheti az állásidőt.

Miért válassza az olajba merülő transzformátort?

GYIK

1. Mi a 630KVA 6KV olajmerített transzformátor fő alkalmazása?

Ezt a transzformátort széles körben használják 6KV-os középfeszültségű elosztórendszerekben a feszültség 400V/415V/433V-ra csökkentésére ipari üzemekben, kereskedelmi épületekben, bányászati ​​műveletekben, alállomásokban és infrastrukturális projektekben.

2. Milyen teherbírást tud elviselni egy 630KVA transzformátor?

Egy 630 KVA transzformátor általában körülbelül 500 KW terhelést támogat (0,8-as teljesítménytényező alapján). Alkalmas közepes méretű gyárak, gyártóműhelyek és regionális áramelosztó rendszerek számára.

3. Működhet-e folyamatosan teljes terhelésen a transzformátor?

Teljes terhelésen üzemelhet, de a folyamatos 100%-os terhelés nem javasolt. Az optimális működési tartomány 70–85%-os terhelés a hosszabb élettartam és az alacsonyabb hőterhelés érdekében.

4. A transzformátor képes kezelni a túlterhelési körülményeket?

A rövid távú túlterhelést elviseli, de a hosszú távú túlterheléses működés nem javasolt, mivel csökkentheti a szigetelés élettartamát és növelheti a hőmérséklet emelkedését.

5. Alkalmas-e megújuló energia projektekhez?

Igen. Széles körben használják:

● Naperőművek

● Szélenergia rendszerek

● Energiatároló rendszerek (BESS)

● Grid integrációs alkalmazások

6.Miért használják széles körben az olajba merülő transzformátorokat az ipari rendszerekben?

Mert a következőket kínálják:

● Jobb hőelvezetés

● Nagyobb túlterhelési kapacitás

● Alacsonyabb kezdeti költség

● Hosszabb élettartam

 így ideálisak a folyamatos ipari áramelosztó rendszerekhez.
