Párhuzamos működésű transzformátor

A párhuzamos üzemű transzformátor arra az üzemmódra utal, amelyben két vagy több transzformátor csatlakozik ugyanarra az elektromos buszra, és egyidejűleg közös terhelést szolgáltat, miután bizonyos elektromos feltételeknek eleget tesznek.

A fő célok a következők:

Növelje a tápegység kapacitását

A rendszer megbízhatóságának javítása

Növelje a működési rugalmasságot

Csökkentse a túlterhelés kockázatát egyetlen transzformátoron

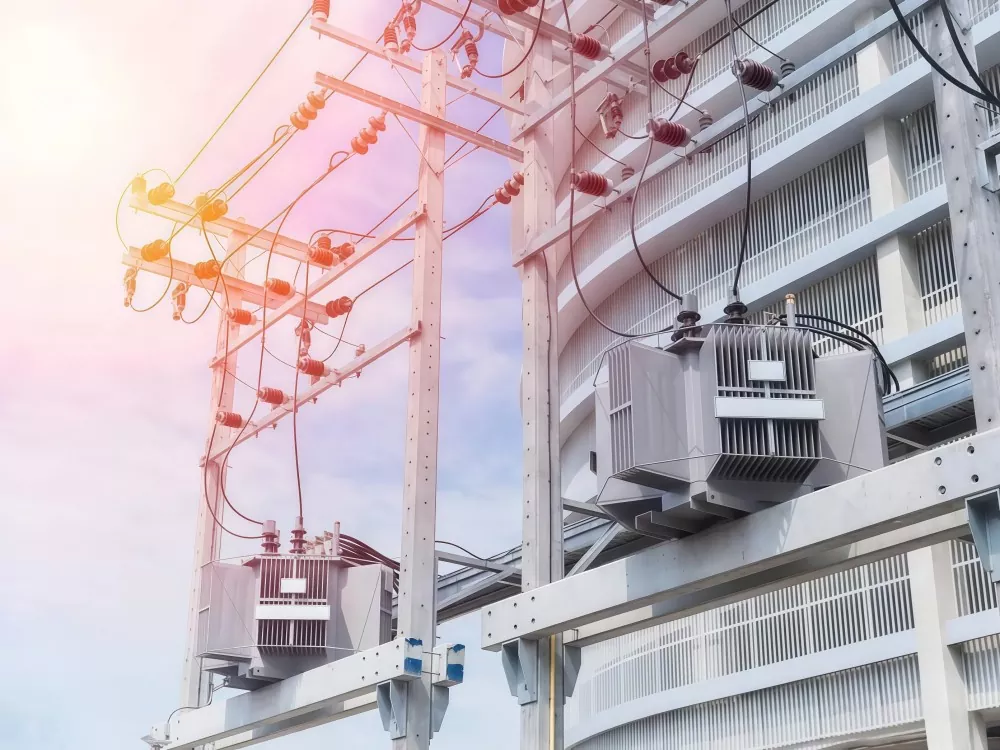

Ezt a konfigurációt széles körben használják alállomásokban, ipari áramellátási rendszerekben, adatközpontokban és nagyméretű gyártó létesítményekben.

Előnyök

(1) Megnövelt áramellátási megbízhatóság

Ha az egyik transzformátor meghibásodik, a többiek folytathatják az áramellátást.

(2) Rugalmas kapacitásbővítés

A terhelési igény növekedésével további transzformátorok is hozzáadhatók.

(3) Magasabb működési hatékonyság

A transzformátorok a terhelési viszonyoktól függően kapcsolhatók ki/be, csökkentve az üresjárati veszteségeket.

(4) Könnyebb karbantartás

Az egyes transzformátorok szervizelhetők a rendszer teljes leállítása nélkül.

(5) Költségoptimalizálás

Elkerüli egyetlen nagy kapacitású transzformátor beruházás szükségességét.

Vektor csoport megfelelő

A legkritikusabb szabály a párhuzamos transzformátor működéséhez? Párosítsa a vektorcsoportokat.

A vektorcsoportok a tekercskötéseket betűk és számok használatával írják le – például Dyn11, Yyn0. Első betű: nagyfeszültségű tekercselés. Második betű: kisfeszültségű oldal. A szám a fáziseltolódást mutatja 30 fokos lépésekben.

Miért számít?

Helyezzen párhuzamosan két különböző vektorcsoportú transzformátort, és a szekunder feszültségeik nem illeszkednek megfelelően. Méghozzá 30 fokos fáziseltolás keringő áramokat hoz létre az egységek között. Ezek az áramok a tekercseken keresztül áramlanak, de hordoznak nulla hasznos terhelés. Eredmény: túlmelegedés, energiapazarlás.

Rendszeresen észleljük ezt a problémát a kínai GUANGBIAN gyárunkban. Az ügyfelek bármely két transzformátort feltételeznek összefuthat – nem igaz. A transzformátor szinkronizálása itt kezdődik. Hagyja ki ezt az ellenőrzést, és a transzformátorok párhuzamos csatlakoztatása több problémát okoz, mint amennyit megold.

Példa: A Dyn11 egység nem működik párhuzamosan egy Yyn0 transzformátorral. A fáziskülönbség súlyos keringést okoz áramlatok – nem lehet megkerülni.

Gyakorlati tanácsok

Mielőtt második transzformátort vásárolna a Parallel Operation Transformerhez, ellenőrizze a meglévő egység vektorcsoportját. Írja be a vásárlási specifikációi közé. Új berendezés kiválasztásakor kifejezetten adja meg a megfelelő vektorcsoportot. A kompatibilitás nem kötelező.

Guangbiai gyárunkban azt tapasztaltuk, hogy kínai vásárlók transzformátorokat rendeltek anélkül, hogy ezt ellenőrizték volna. részlet. Aztán felhívnak, vajon miért nem sikerült a transzformátor terhelésmegosztása. Ne hagyja ki az alapokat.

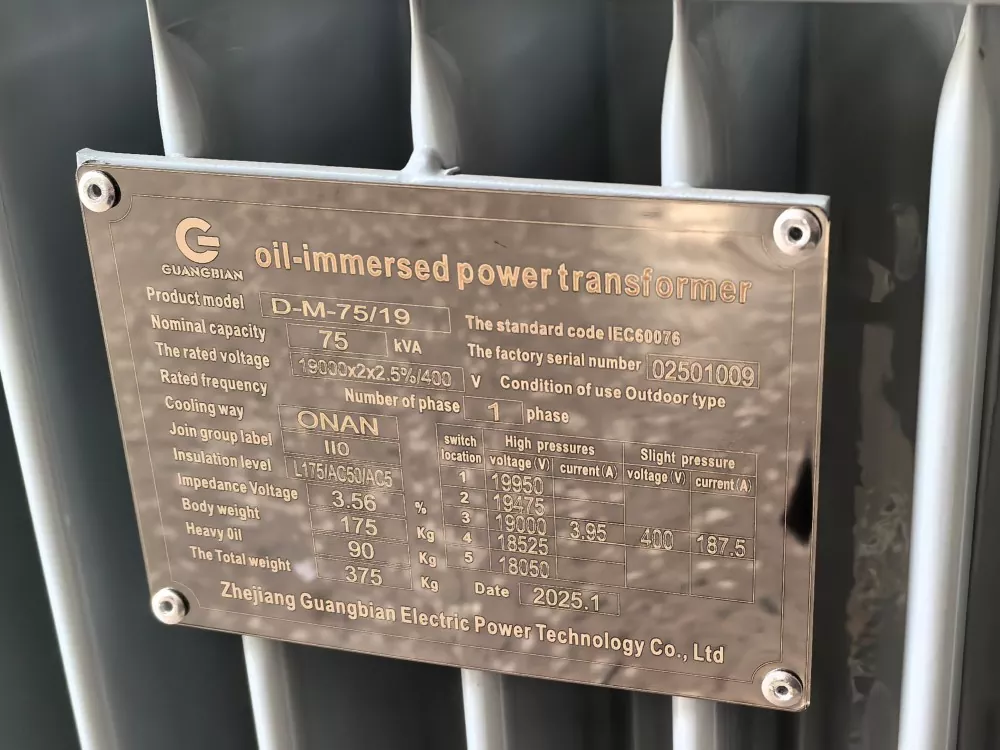

Impedancia illesztés

A transzformátoroknak hasonló impedanciaértékekre van szükségük - jellemzően egymáshoz képest 10%-on belül - a megfelelő terheléselosztáshoz. Az impedancia százalékban kifejezve határozza meg a feszültségesést teljes terhelésnél.

Ha az egyik egységnek lényegesen nagyobb az impedanciája, akkor kisebb a terhelés. A másik keményebben dolgozik, melegebben fut, gyorsabban elhasználódik. A hozzánk hasonló transzformátorgyártók mindig ellenőrzik az impedancia kompatibilitását, amikor tanácsot adnak több transzformátor működési beállításainál.

Hogyan befolyásolja az impedancia a terhelésmegosztást?

Vegyünk két különböző impedanciaértékű transzformátort:

Transzformátor	Impedancia	Megosztási eredmény betöltése
A egység	6%	Többet vesz a részesedésénél
B egység	8%	Kapacitás alatt működik

A kisebb impedanciájú transzformátor természetesen több áramot vesz fel. Ez alapvető fizika. Az eredmény? Egy egység működik túlórák, míg a másik alig járul hozzá – egyik helyzet sem működik jól hosszú távon.

A megfelelő mérkőzés

Ha lehetséges, vásároljon transzformátorokat ugyanattól a gyártótól, amelyeket a Parallel Operation Transformerhez terveztek. Az azonos gyártási tételből származó egységek általában szigorúbb impedanciatűréssel rendelkeznek. Különböző gyártók? Adja meg egyértelműen egyezik a vásárlási dokumentumokban szereplő impedanciaértékekkel.

A terhelésmegosztás alapjai

Az illesztett transzformátorok a névleges teljesítményükkel arányosan osztják el a terhelést. Egy 1000 kVA-s egységnek egy 500 kVA-s egységgel párosítva kell lennie ossza meg a terhelést nagyjából 2:1 arányban – így működik a transzformátor terhelésmegosztása, amikor a specifikációk igazodnak.

A több transzformátoros operációs rendszert építő ügyfelek számára a GUANGBIAN a kínai gyár szabványos gyakorlatként végzi ezeket az ellenőrzéseket. A műszaki adatok ellenőrzése a telepítés előtt percben. Megjavít egy párhuzamos transzformátor bankot, amely nem egyensúlyoz? Ez sokkal tovább tart.

A terhelésmegosztást befolyásoló tényezők

Impedancia értékek: Az alacsonyabb impedanciájú egységek természetesen többet vesznek fel az elektromos terhelésből. Ez alapvető fontosságú a transzformátor működéséhez terhelésmegosztás működik.
Csapváltó pozíciója: A különböző csapbeállítások eltolják a feszültségarányt, ami viszont befolyásolja az áram egységek közötti megoszlását.
Csatlakozás minősége: A rossz érintkezők – akár lazák, akár rezisztensek – torzítják az áramelosztást, és kibillentik a párhuzamos beállítást.
Hőmérséklethatások: Az üzemi hőmérséklet kissé eltolja az impedanciát. Ezért kifizetődő a következetes ellenőrzés.

A terheléseloszlás figyelése

Helyezzen áramérzékelőket az egyes transzformátorok másodlagos oldalára, hogy pontosan lássa, mekkora terhelést bír el mindegyik transzformátor. Ellenőrizze a rendszeresen olvassa le – mindkét egységnek a névleges határértékeken belül kell maradnia. Íme, mire kell figyelni: ha az egyik egység felmászik túllépi a 85%-os kapacitást, míg a másik 60% alatt marad, valami nem működik, és érdemes megvizsgálni. Sok növény konfigurálható riasztások ezeken a küszöbértékeken. A GUANGBIAN azt tanácsolja ügyfeleinek, hogy ezt a megközelítést alkalmazzák párhuzamos telepítéskor transzformátor-konfigurációk – a szabálytalanságok előzetes észlelése legyőzi a későbbi problémákat.

Védelmi rendszer koordinációja

A transzformátorok párhuzamos működtetése azt jelenti, hogy a védelmi rendszernek két szinten kell működnie: egyedi egységhibák és tágabb rendszerproblémák. Egy olyan gyártó kiválasztása, aki megkapja ezt, fontosabb, mint gondolná. Mérnöki csapatunk a GUANGBIAN-nál közvetlenül együttműködik az ügyfelekkel, hogy olyan védelmi beállításokat hozzon létre, amelyek megbízhatóan tartják a transzformátor bankjaikat — legyen szó friss telepítésről vagy régebbi berendezések utólagos felszereléséről.

Alapvető védelmi eszközök

Differenciálvédelem: Elkapja azokat a belső hibákat, amelyek a transzformátor tekercseiben vagy magjában keletkeznek.

Túláramvédelem: Az első vonal a rövidzárlatok és a túl sokáig túl magas terhelések ellen.

Ground Fault Protection: The moment current leaves its intended route and heads to earth, this protection activates.
Breaker Failure Protection: egy tartalék, ami számít – ha a fő védelem nem fogadja a hívást, ez a másodlagos réteg veszi fel a lazaságot és elkülöníti a hibát.

Koordinációs kihívások

A párhuzamos transzformátorok futása azt jelenti, hogy egyetlen hiba nem veszítheti el az egész beállítást. A védelmi logikának kell kiemelje a rossz színészt, miközben a jó egységkatonát engedi tovább. Ez koordinációt igényel: a legközelebbi megszakító a bajnak intézkednie kell, mielõtt bármi is belekerülne a folyásirányba.

Beállítások beállítása

A védelmi beállításoknak figyelembe kell venniük a normál keringő áramot működés közben. Túl érzékenyek legyenek, és kellemetlen utazásokkal kell szembenéznie. Túl magasra állítva a valódi hibák kicsúszhatnak a védelem aktiválása nélkül. A megfelelő egyensúly megtalálásához tapasztalat kell – ezen dolgozik a kínai GUANGBIAN gyár mérnökcsapata naponta az ügyfelekkel.

Gyakori problémák és megoldások

Keringő áram

Probléma: A transzformátorok akkor is áramot cserélnek közöttük, ha nincs külső terhelés csatlakoztatva.
Megoldás: Ellenőrizze, hogy a vektorcsoport-konfigurációk összhangban vannak-e, és az impedanciaértékek megfelelnek-e. alapján számolj a transzformátorok tényleges névleges értéke – a névleges érték 5-10%-át meghaladó keringési áram azt jelenti valami nem stimmel a beállításban.

Terhelési egyensúlyhiány

Probléma: Egy transzformátor rendszeresen nagyobb terhelést vesz fel, mint kellene.
Megoldás: Nézze meg az impedancia párosítást, a koppintási beállításokat és a csatlakozások szilárdságát. Sorozatos reaktorok telepítése lehet lökje vissza a hasadást az egyenletes felé.

Zavarba ejtő botlás

Probléma: A mindennapi használat során kimozdulások történnek, különösen akkor, amikor a terhelés eltolódik.
Megoldás: Ellenőrizze újra, hogy a védelmi rendszer megfelelő koordinációra van-e beállítva. Ne felejtsd el az energetizálást inrush – ez a rövid tüske a normál áram 8-12-szeresét érheti el.

Bevált telepítési gyakorlatok

A rendszer összeállításakor kövesse az alábbi lépéseket:
Egyezzen meg a kábel hosszát és specifikációit minden párhuzamos futásnál
Nyomjon meg minden csatlakozást a specifikáció szerint – ne találgasson
Tesztelje a vektorcsoport konfigurációját a teljesítmény alkalmazása előtt
Futtasson le egy felügyelt terhelésmegosztási tesztet a teljes átadás előtt
Őrizze meg írásban a beállításokat és a tesztadatokat későbbi hivatkozás céljából

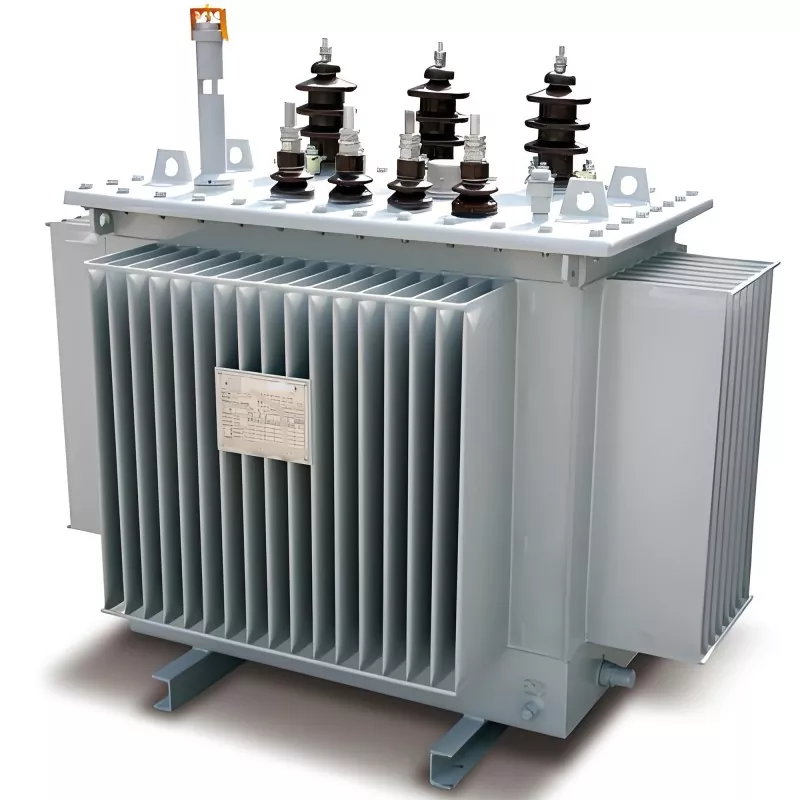

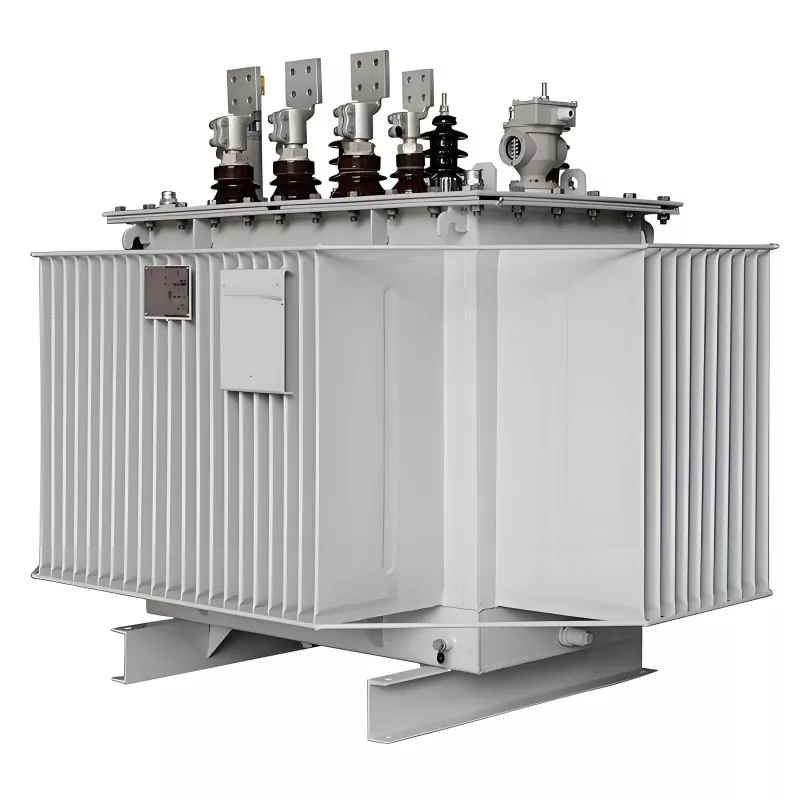

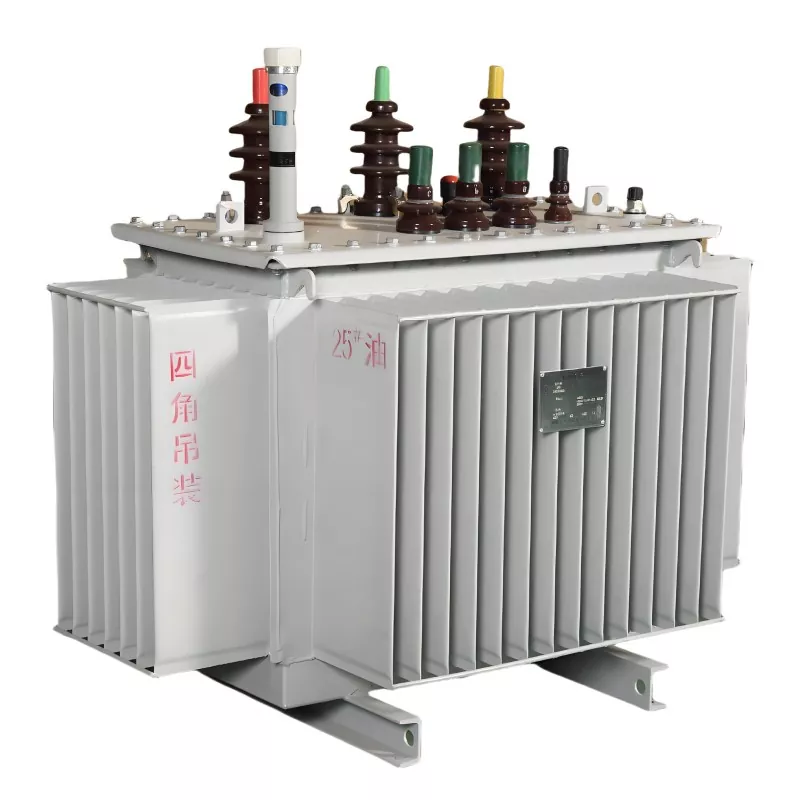

A mi gyárunk

GYIK

1. kérdés: A párhuzamos transzformátoroknak azonos modellnek kell lenniük?

Nem feltétlenül, de meg kell egyeznie a feszültségarányban, az impedanciában és a vektorcsoportban.

2. kérdés: Működhetnek párhuzamosan különböző kapacitású transzformátorok?

Igen, de a kapacitásarány általában nem haladhatja meg a 3:1-et a kiegyensúlyozott terhelésmegosztás érdekében.

3. kérdés: A párhuzamos működés növeli a veszteségeket?

Kisebb terhelés mellett növelheti az üresjárati veszteségeket, de a rugalmas működésnek köszönhetően az általános hatékonyság javul.

4. kérdés: Mi a leggyakoribb probléma a párhuzamos működés során?

Keringő áramok, egyenetlen terheléseloszlás és fáziseltérés.

A Parallel Operation Transformer jól működik kapacitásbővítési stratégiaként – amikor a műszaki követelmények megkapják a megérdemelt figyelmet. A vektorcsoportok összehangolása, az impedanciaértékek egyeztetése, a terheléselosztás tervezése és a védelmi sémák összehangolása – ezek a darabok együtt szilárd telepítést tesznek lehetővé. Azok a mérnökök, akik megértik ezeket a követelményeket, magabiztosan határozhatják meg, telepíthetik és működtethetik a párhuzamos transzformátor bankokat az évekig tartó megbízható szolgáltatás érdekében. A GUANGBIAN, a kínai gyártóüzemünkből származó gyakorlati know-how-val rendelkező gyártó készen áll olyan partnerként, aki megérti, mi kell a messzire menő rendszerek felépítéséhez.
