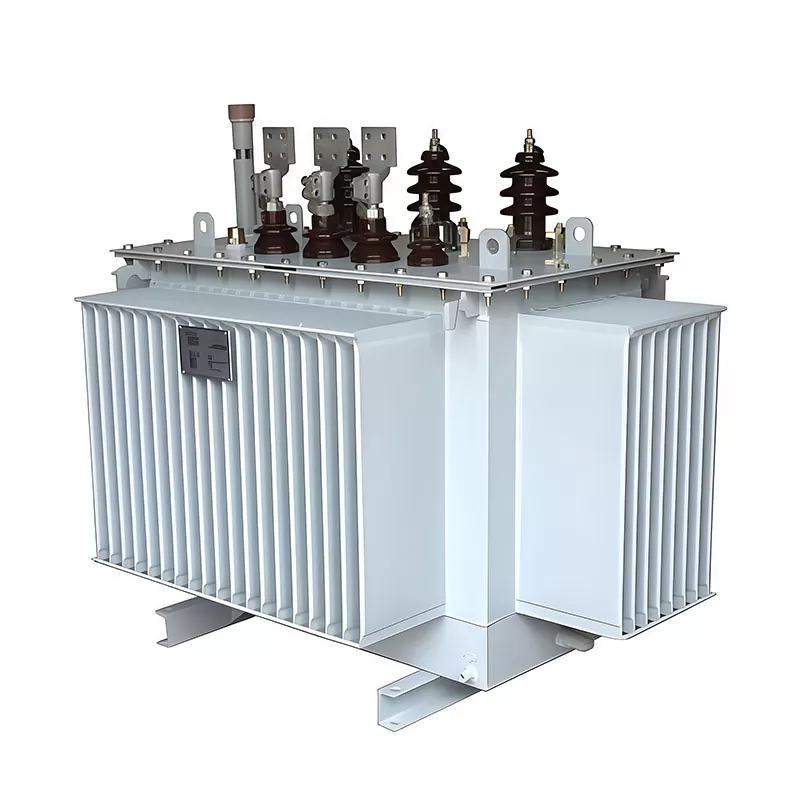

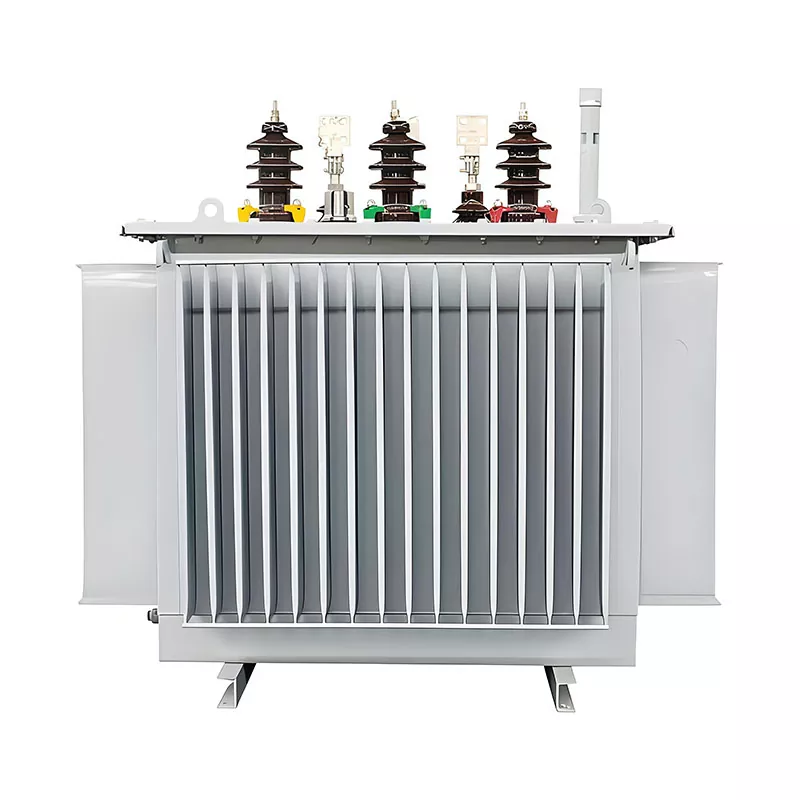

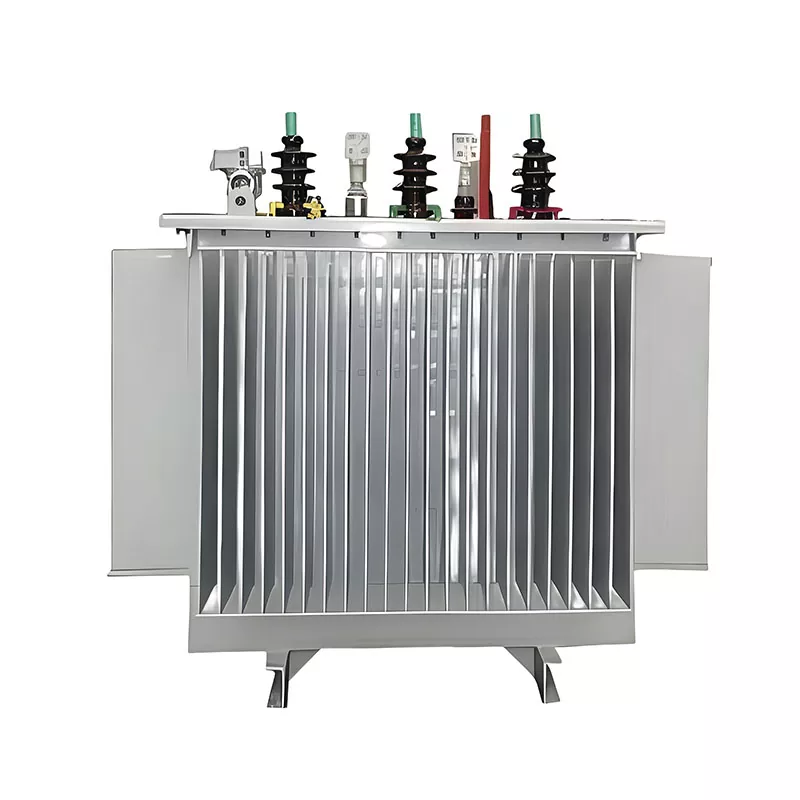

75KVA olajba merülő transzformátor

A 75 kVA-s olajmerített transzformátor egy rugalmas lecsökkentő megoldás 6 kV-tól 35 kV-ig terjedő primer feszültséggel és szekunder kimenetekkel, például 400 V vagy 480 V, a különböző hálózati követelményekhez szabva. Támogatja az 50 Hz-es és a 60 Hz-es rendszereket is, így alkalmas többpiaci projektekhez.

A guangbiani gyárban az egységeket általában Dyn11 vagy Yyn0 vektorcsoportokkal tervezik a terhelési viszonyoktól függően, a Dyn11-et pedig vegyes vagy egyfázisú terheléseknél részesítik előnyben. Az impedancia jellemzően 4,5–6%, ami egyensúlyba hozza a hibavédelmet és a működési hatékonyságot a stabil áramelosztás érdekében ipari és közüzemi alkalmazásokban.

A teljesítményt befolyásoló építési részletek

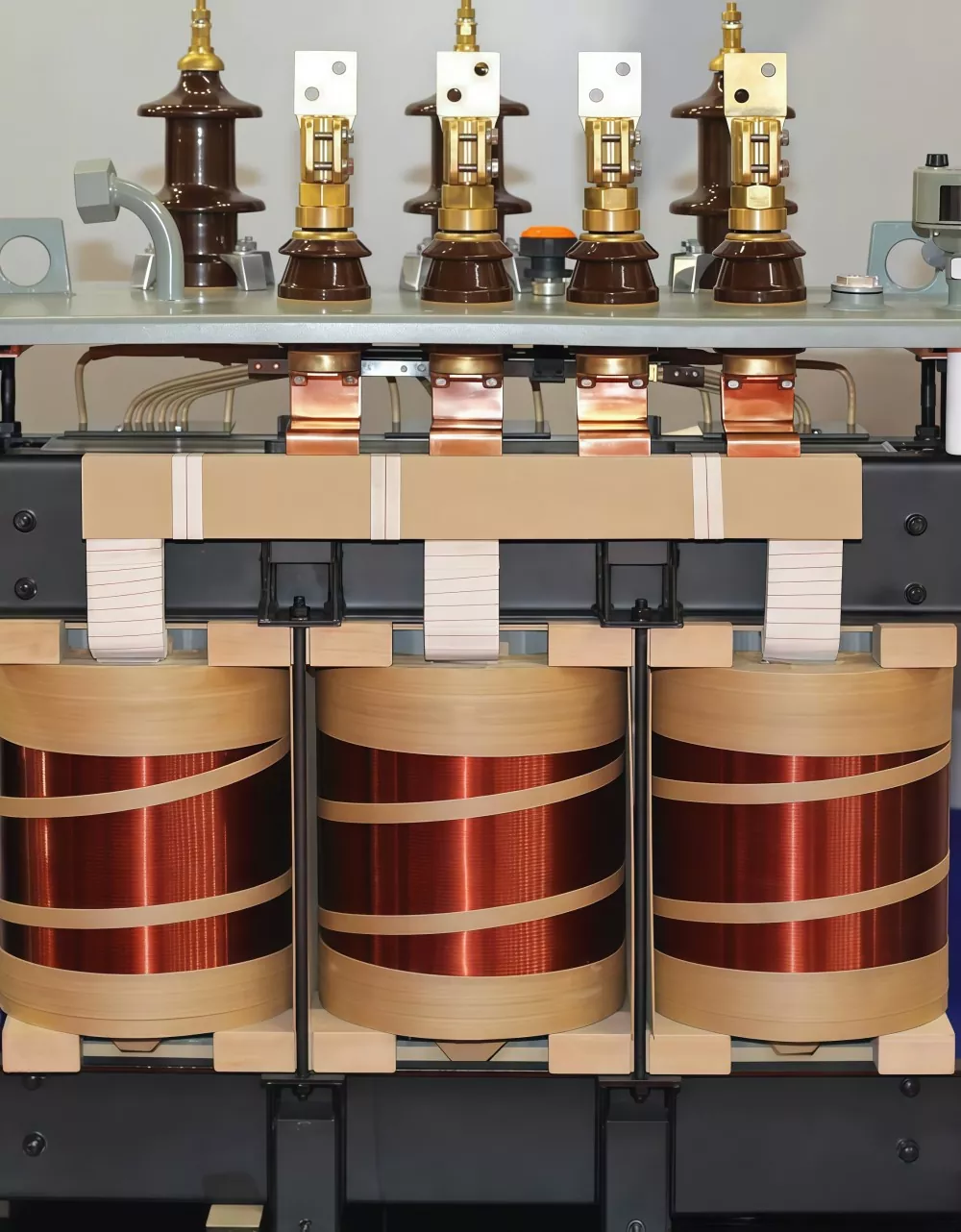

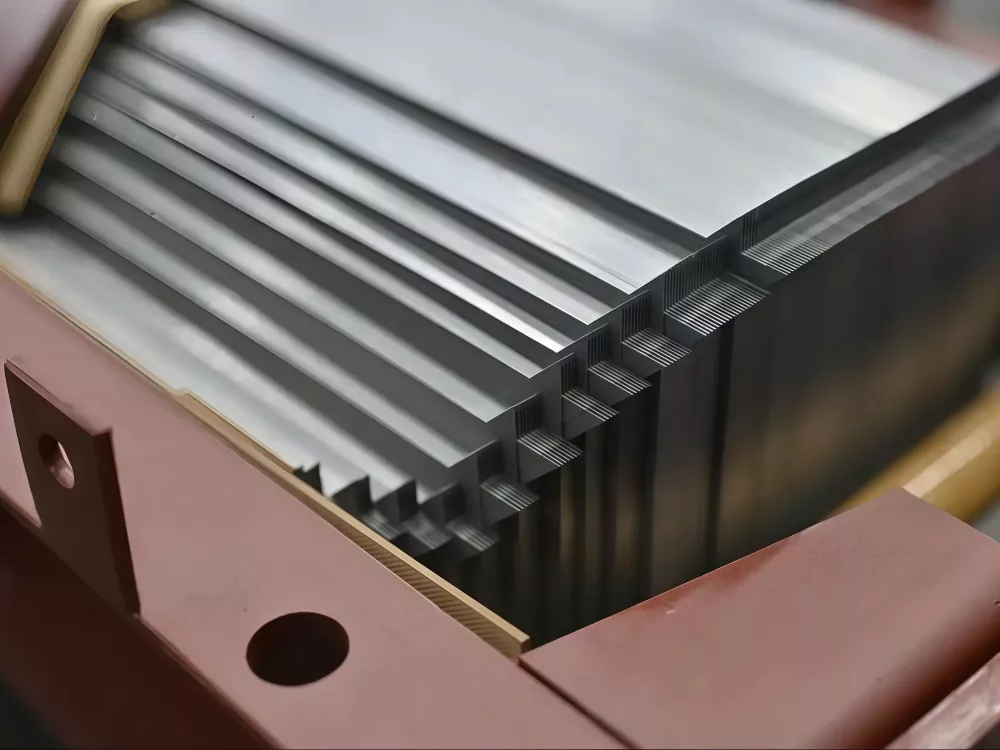

A 75 kVA-s olajmerített transzformátor teljesítménye főként a legfontosabb konstrukciós részletektől függ. Hidegen hengerelt szilíciumacél magot használ a stabil mágneses teljesítmény érdekében, míg a tekercsek rézből vagy alumíniumból készülhetnek a költség- és hatékonysági követelményektől függően.

A réztekercsek kiváló vezetőképességet biztosítanak, és jobban ellenállnak a hőfáradásnak több ezer terhelési cikluson keresztül. Az alumínium tekercsek viszont még mindig megtalálják az utat a költségérzékeny projektekben. A GUANGBIAN kínai gyártóüzemben mindkét konfigurációt szállítjuk, és az alkalmazáshoz megfelelő méretezés esetén bármelyik anyag könnyen túllépi a 20 éves élettartamot.

A guangbiani gyárban általában réztekercseket használnak a nagyobb vezetőképesség és a jobb hőállóság érdekében, a költségvetési projektekhez pedig alumínium is rendelkezésre áll. Többrétegű hengeres tekercsszerkezeteket alkalmaznak a rövidzárlati szilárdság és a mechanikai stabilitás javítására.

A vákuum-olaj-impregnálást a szigetelőrendszer légréseinek megszüntetésére használják, segítve a részleges kisülés csökkentését és az élettartam meghosszabbítását. Ezek a tervezési választások biztosítják a hosszú távú megbízhatóságot és a stabil működést ipari terhelés mellett.

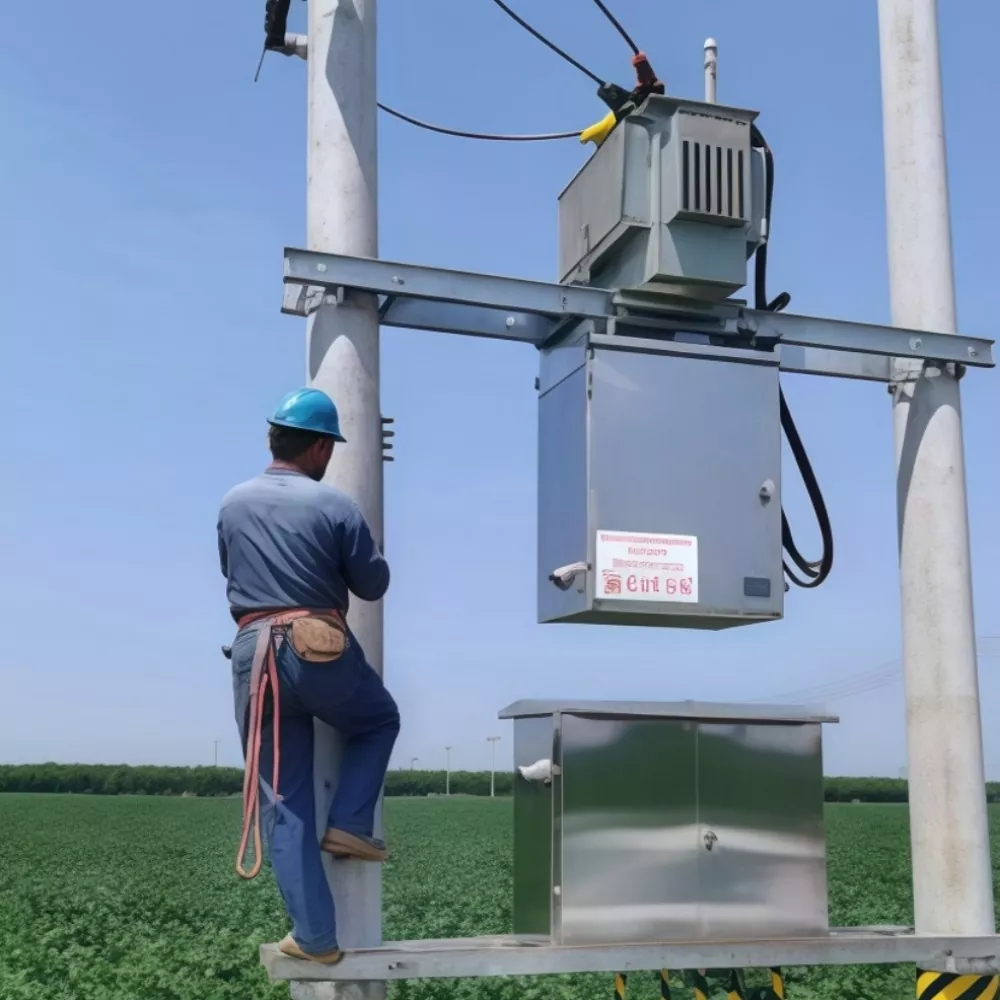

Telepítési megjegyzések a 75 kVA olajbemerülő transzformátorhoz

A megfelelő telepítés közvetlenül befolyásolja a hosszú távú teljesítményt és megbízhatóságot. A legfontosabb pontok a következők:

Alapozás kiegyenlítése:Tartsa a beépítési alapot 2 mm-es tűréshatáron belül, hogy elkerülje a vibrációt, a szokatlan zajt és a tömítések feszültségét, amelyek idővel olajszivárgáshoz vezethetnek.

Olajszint ellenőrzés:Ellenőrizze az olajszintet a tényleges környezeti hőmérsékleti feltételek mellett, ne csak a kezdeti kicsomagolási értékeket, hogy elkerülje az alacsony olajszintű működést és a túlmelegedés kockázatát.

Stabil elhelyezés:Győződjön meg arról, hogy az egység szilárdan rögzítve van, hogy csökkentse a működés közbeni mechanikai igénybevételt és a rövidzárlatokat.

Előfeszített ellenőrzés:Üzembe helyezés előtt ellenőrizze az összes csatlakozót, tömítést és szigetelési állapotot a biztonságos üzembe helyezés érdekében.

A guangbiani gyári szabvány gyakorlatban ezek a telepítési ellenőrzések hangsúlyosak annak biztosítása érdekében, hogy minden 75 kVA-s transzformátor biztonságosan és következetesen működjön a helyszíni alkalmazásokban.

Gyakorlati szempontok

Egyetlen katalógusleírás sem tartalmaz mindent, amit érdemes tudni. Néhány gyakorlati szempont, ami a rendelés után felmerül elhelyezve:

Szállítási határidők  A legtöbb egység Sanghajból érkezik. Délkelet-ázsiai célállomások esetén 2-3 hét kikötőtől kikötőig. Közel-Kelet és Afrika tovább fut – 4-5 hétig, ha figyelembe vesszük a dokumentáció feldolgozását. Építsd be ezt a projektedbe ütemezése elkerüli az utolsó pillanatban történő kódolást.

Export csomagolás. Az ISPM 15 szabványnak megfelelő fa ládákat szokásos gyakorlatként használjuk a kínai GUANGBIAN üzemünkben. Ez lefedi a desztináció követelményeinek többsége. De ha a projektje szigorúbb növény-egészségügyi országban zajlik protokollok – Ausztrália és Új-Zéland jut eszembe – előre tájékoztassa velünk, hogy a dokumentáció megfeleljen az ellenőrzésnek normáknak, amelyekkel a vámnál szembe kell néznie.

Gyakori szolgáltatási kérések. Az értékesítés utáni megkereséseket leggyakrabban küldjük? Külső csatlakozási problémák és olajszint eltérések. Egyik sem katasztrofálisak – a rutinellenőrzések általában korán elkapják őket. Ennek ellenére van egy karbantartási rutin az első naptól kezdve megakadályozza, hogy a kis megfigyelések nem tervezett leállásokká váljanak.

Ha tengerentúli gyártótól szerzi be a 75 KVA transzformátort, ezek a működési részletek a következőket jelentik: mint a műszaki előírások. A megfelelő gyári partner inkább megelőzi őket, mintsem hagyja, hogy felfedezze őket egyedül.

Kérdések, amelyeket érdemes feltenni, mielőtt elkötelezné magát

Mielőtt a specifikációs lap beszerzési megrendeléssé válna, néhány szempont elválasztja a sima projekteket a problémás projektektől azok:

Hibaszint a telepítési helyen. Ezt a számot a helyi közszolgáltató tudja megadni. Ez azért fontos, mert a transzformátor névleges rövidzárlatát bírja meg kell egyeznie – vagy meg kell haladnia – azt, amit a rács képes rádobni egy hibaesemény során.

Várható terhelésnövekedés és hatékonysági célok. Mekkora a tervezett terhelési és üresjárati vesztesége? Az ésszerű haszonkulcs előre építése gyakran költséges kevesebb, mint egy alulméretezett egység cseréje két évvel később.

Az átfutási idő valósága. Egy szabványos 75 KVA olajba merülő transzformátor esetében a gyártás a kínai GUANGBIAN gyárunkban jellemzően zajlik 2-3 hét a megrendelés visszaigazolásától számítva. Ez egyértelmű specifikációkat feltételez. Miután elkezdi az egyéni rétegezést impedancia értékek, nem szabványos vektorcsoportok vagy kiegészítő megfigyelő berendezések, az idővonal megnyúlik. Tedd ezt bele beszerzési ütemtervét.

A megfelelő gyártó nem csak árajánlatot ad, hanem segít feltenni azokat a kérdéseket, amelyek megakadályozzák a meglepetéseket az után a felszerelés a helyszínen landol.

A mi gyárunk

Lemezműhely

Fóliatekercselő műhely

Tekercselő műhely

Tekercselő sütő műhely

Transzformátor összeszerelő műhely

Transzformátor üzembe helyezési műhely

GYIK

Q1: Mire használható a 75 kVA transzformátor?

A középfeszültségű villamos energia alacsony feszültségű szintre történő csökkentésére szolgál ipari és kereskedelmi alkalmazásokhoz.

2. kérdés: Támogathatja az 50 Hz-es és a 60 Hz-es rendszereket is?

Igen, a projekt követelményeitől függően bármelyik gyakoriságra tervezhető.

Q3: Mennyi az olajba merülő transzformátor élettartama?

Általában több mint 20 év megfelelő telepítéssel és karbantartással.

Q4: Mi a különbség a réz és az alumínium tekercsek között?

A réz jobb vezetőképességet és tartósságot biztosít, míg az alumínium költséghatékonyabb.

Miért válassza a Guangbian gyárat?

A megbízható gyártó kiválasztása kritikus a hosszú távú teljesítmény szempontjából.

● Közvetlen gyári szállítás Kínából

● A feszültség és a szerkezet teljes testreszabása

● Szigorú minőségellenőrzési rendszer

● Export tapasztalat globális projektekhez

● Műszaki támogatás a telepítéshez és a kiválasztáshoz

A Guangbian stabil és költséghatékony transzformátormegoldásokat kínál nemzetközi vásárlók számára.
