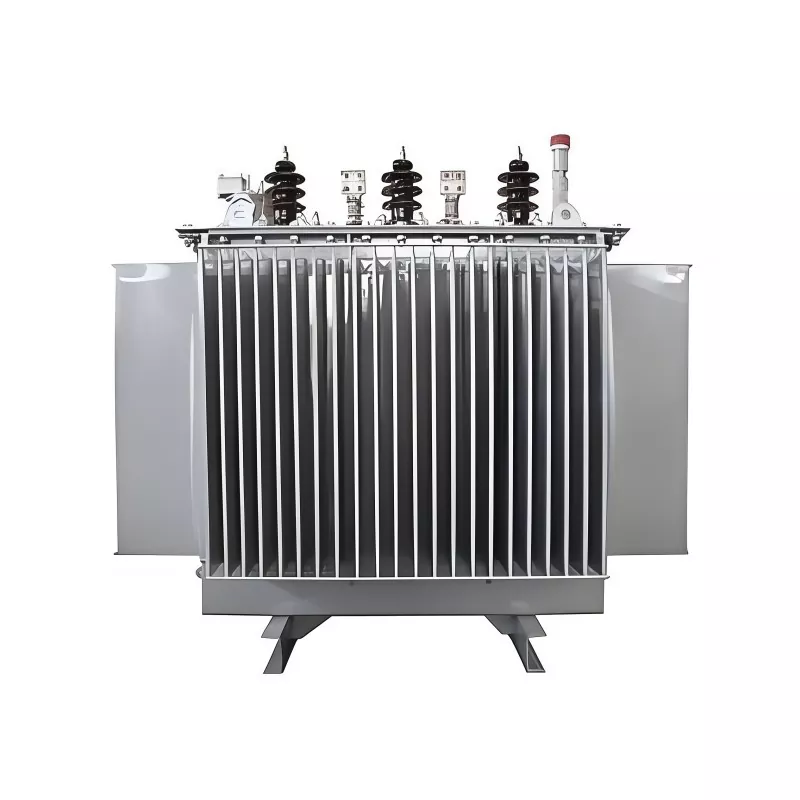

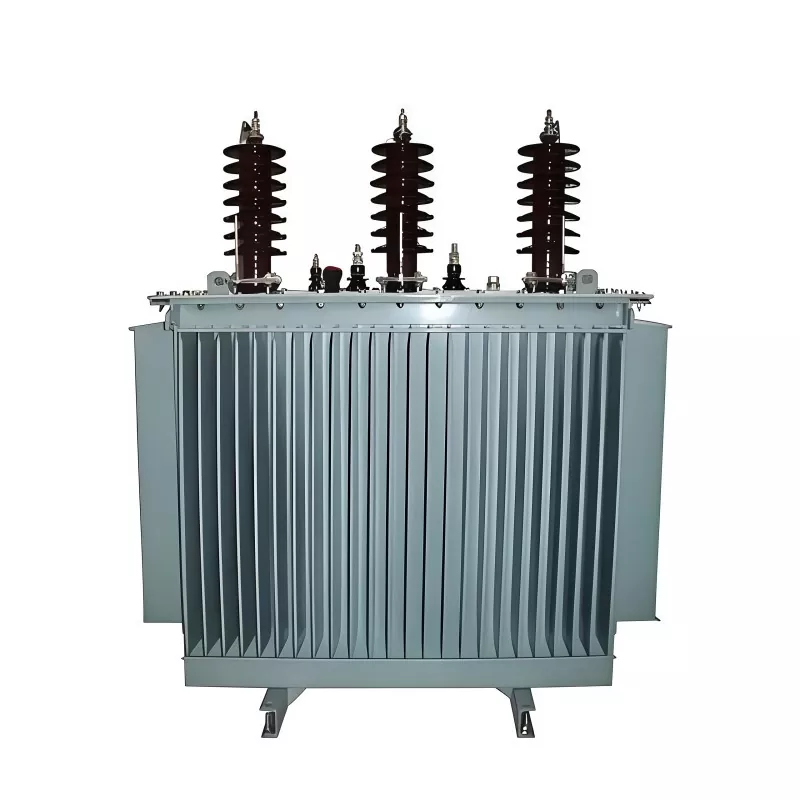

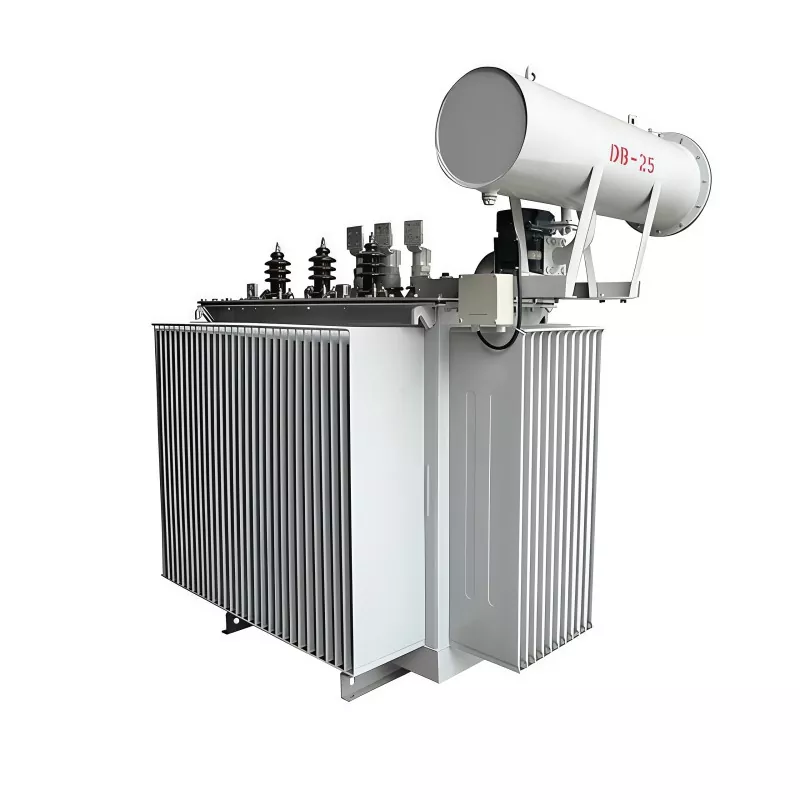

800KVA 35KV háromfázisú, olajba merülő elosztó transzformátor

A GUANGBIAN által gyártott 800 KVA 35 kv-os háromfázisú, olajba merülő elosztó transzformátor egy közepes feszültségű áramátalakító eszköz, amelyet a nagyfeszültségű villamos energia (35 kV) alacsony feszültségű szintre (általában 0,4 kV vagy 0,415 kV) történő lecsökkentésére terveztek a végfelhasználók számára.

Szigetelőolajat alkalmaz hűtőközegként és dielektromos közegként is, biztosítva a stabil működést, a hatékony hőelvezetést és a berendezések hosszú élettartamát kültéri és ipari környezetben egyaránt.

A termék mechanikai szilárdságának és rövidzárlatállóságának további fokozása érdekében innovatív terveket hajtottunk végre az olajvezeték elrendezését és a tekercscsatlakozás konfigurációját illetően ennek az olajos transzformátornak. Ezen túlmenően, a termék összes többi alkatrészéhez kizárólag olyan alkatrészeket használunk, amelyeket nagy múltú, jó hírű és kiváló minőségű beszállítóink szállítanak. Minden erőfeszítésünk arra irányul, hogy a tengerentúli piacokra exportálva ez a termék biztonságosan és zökkenőmentesen beépülhessen a helyi elektromos hálózatokba, ezáltal hatékonyan szolgálja ki a szélesebb nyilvánosságot.

Főbb előnyök

Nagy hatékonyságú teljesítmény:Az optimalizált magkialakítás csökkenti az üresjárati és terhelési veszteségeket

Erős túlterhelési képesség:Hatékonyan kezeli a rövid távú csúcsigényt

Kiváló hőkezelés:Az olajkeringés biztosítja a stabil hőmérsékletszabályozást

Hosszú élettartam:Általában 20-30 éves működésre tervezték

Magas megbízhatóság:Stabil teljesítmény ingadozó terhelési feltételek mellett

Költséghatékony működés:A csökkentett energiaveszteség csökkenti a hosszú távú üzemeltetési költségeket

Kültéri tartósság:Megfelelő burkolattal zord környezetben is használható

Műszaki Dokumentum

Működési környezet

Hőmérséklet viszonyok:

Hosszú távú üzemi környezeti hőmérséklet: -25 ℃ ~ +45 ℃.

Maximális üzemi környezeti hőmérséklet: legfeljebb +50 ℃.

Tárolási és szállítási hőmérséklet:

-40 ℃ ~ +60 ℃.

Páratartalom:

Relatív páratartalom: ≤95% 25 ℃-on

Magassági követelmények:

Névleges magassági alkalmazkodási tartomány: ≤1000 méter

A mi gyárunk

Lemezműhely

Fóliatekercselő műhely

Tekercselő műhely

Tekercselő sütő műhely

Transzformátor összeszerelő műhely

Transzformátor üzembe helyezési műhely

Karbantartási irányelvek

A megfelelő karbantartás biztosítja a hosszú távú megbízhatóságot és biztonságot:

Rutinvizsgálat

● Rendszeresen ellenőrizze az olajszintet és az olaj hőmérsékletét

● Ellenőrizze, hogy nincs-e olajszivárgás vagy rendellenes hang

● Figyelje a terhelési viszonyokat és a feszültség stabilitását

Olajtesztelés

● Dielektromos szilárdsági vizsgálat (BDV-teszt)

● Nedvességtartalom elemzés

● Oldott gáz elemzés (DGA) a hibaészleléshez

Elektromos karbantartás

● Rendszeresen húzza meg a kapocscsatlakozásokat

● Mérje meg a szigetelési ellenállást

● Ellenőrizze a tekercsellenállás egyensúlyát

Hűtőrendszer ellenőrzése

● Győződjön meg arról, hogy a hűtőbordák tiszták

● Távolítsa el a port és a törmeléket a hűtőfelületekről

Ajánlott karbantartási ciklus

● Alapvizsgálat: havonta

● Olajvizsgálat: 6-12 havonta

● Átfogó javítás: 3–5 évente (a terhelési viszonyoktól függően)

Alkalmazások

A 800KVA 35KV háromfázisú, olajba merülő elosztó transzformátor a közepestől a nagyig terjedő energiaigény forgatókönyveinek széles körére alkalmas:

● Ipari gyártó üzemek

● Bányászati ​​műveletek és nehézgépek telephelyei

● Kereskedelmi komplexumok és bevásárlóközpontok

● Megújuló energiarendszerek (nap- és szél alállomások)

● Vidéki és városi villamosenergia-elosztás

● Infrastrukturális projektek (vasút, autópálya, építkezések)

● Közüzemi alállomások és regionális elosztóállomások

GYIK

Q1: Mi a fő funkciója a 800KVA 35KV transzformátornak?

A 35 kV-os középfeszültségű villamos energiát használható alacsony feszültségre csökkenti ipari és kereskedelmi fogyasztásra.

2. kérdés: Mi a különbség az olajba merülő és a száraz típusú transzformátorok között?

Az olajbemerített transzformátorok szigetelőolajat használnak hűtésre és szigetelésre, ami jobb hőelvezetést és nagyobb túlterhelési kapacitást kínál a száraz típusú transzformátorokhoz képest.

Q3: Használható ez a transzformátor kültéren?

Igen. Kifejezetten kültéri alállomásokhoz és zord környezeti feltételekhez tervezték.

Q4: Milyen tényezők befolyásolják a transzformátor hatékonyságát?

A maganyag minősége, a terhelési sebesség, a tekercselési anyag (réz/alumínium) és a karbantartási állapot egyaránt befolyásolja a hatékonyságot.

Q5: Elérhető a testreszabás?

Igen. A feszültségarány, a tekercsanyag, a fokozatkapcsoló típusa és a tartály kialakítása testreszabható a projekt követelményei alapján.
