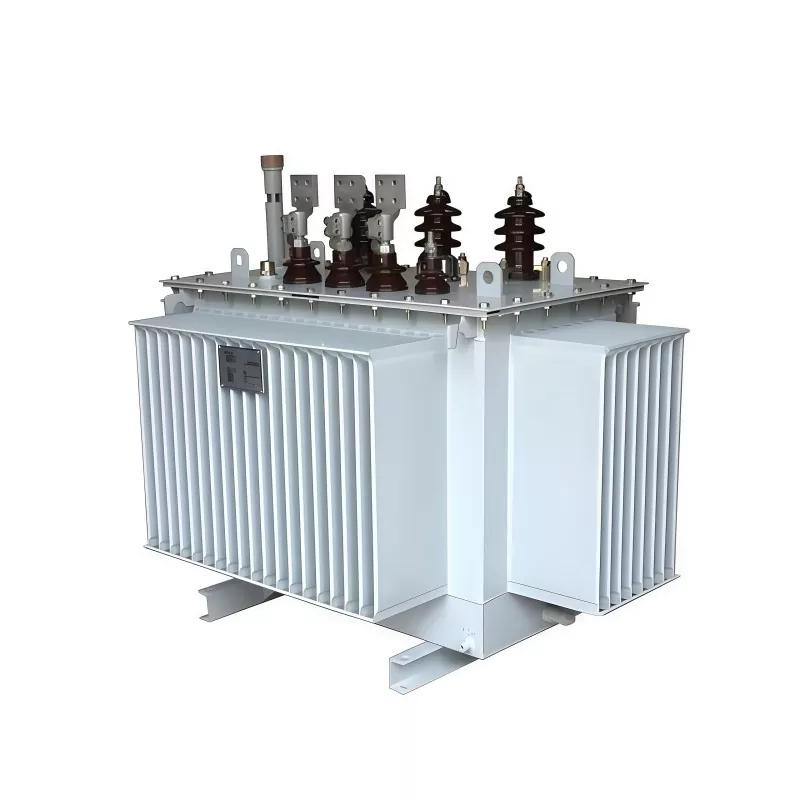

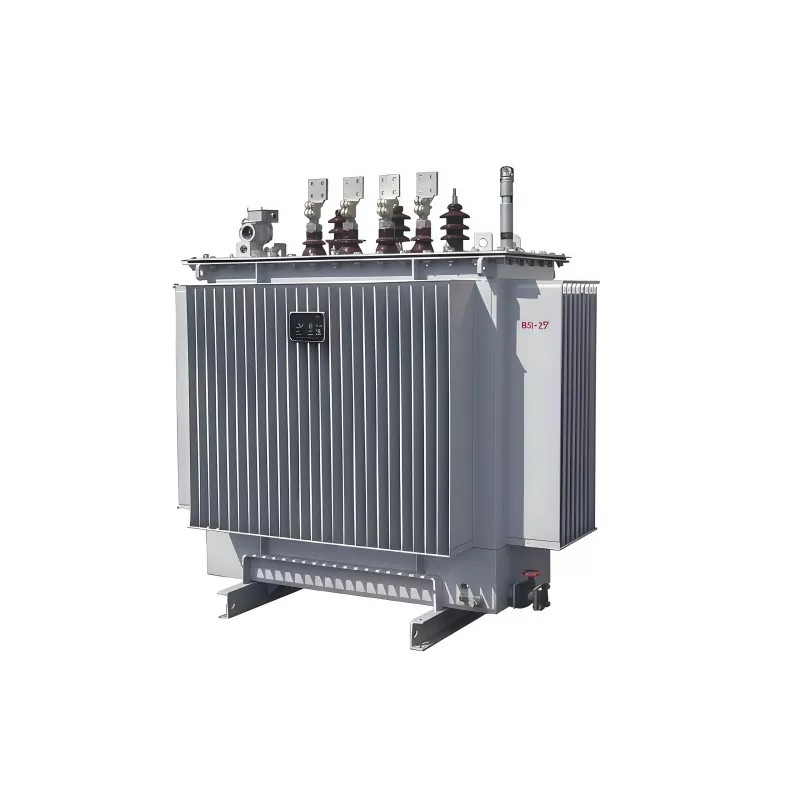

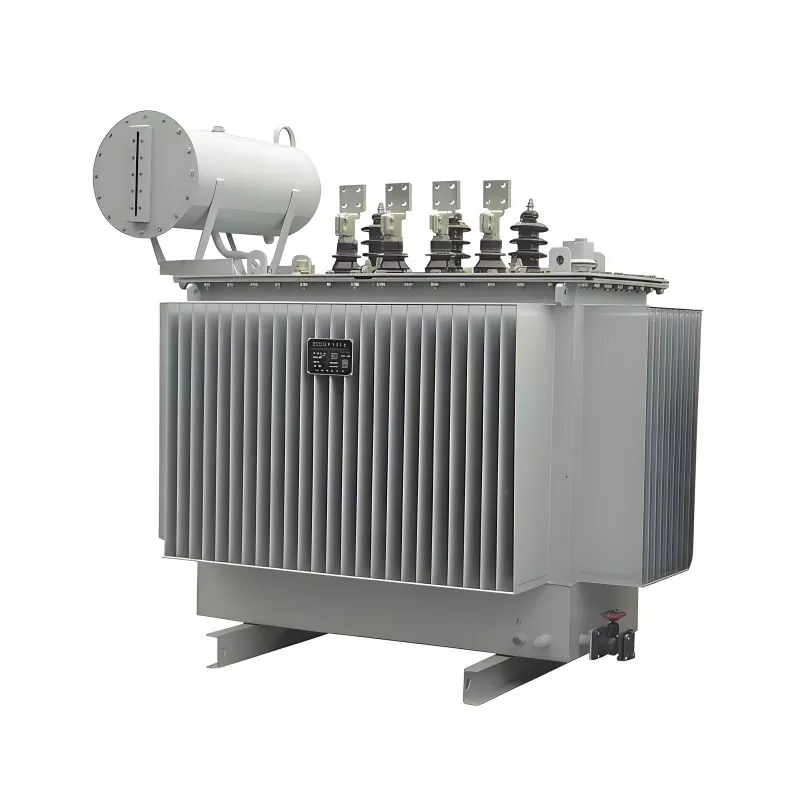

800KVA 15KV olajba merülő transzformátor

A 800 kVA 15 kV-os olajmerített transzformátor egy háromfázisú áramelosztó transzformátor, amelyet arra terveztek, hogy a középfeszültséget (15 kV osztály) a használható alacsony feszültségszintre csökkentse ipari, kereskedelmi és közüzemi alkalmazásokban.

Szigetelő és hűtőközegként transzformátorolajat (ásványi vagy alternatív szigetelőolajat) használ. Az olaj természetesen kering, hogy elvezesse a tekercsek által termelt hőt, biztosítva a stabil teljesítményt folyamatos terhelés mellett.

A legfontosabb jellemzők a következők:

Névleges teljesítmény: 800 kVA

Primer feszültség: 15 kV osztály (általában 13,8 kV / 15 kV rendszerek)

Hűtési mód: Olajba merülő önhűtés (ONAN)

Nagy hatékonyságú és alacsony veszteségű kialakítás

Erős túlterhelési képesség és hosszú élettartam

Széles körben használják áramelosztó hálózatokban, ahol a megbízhatóság, a hőelvezetés és a tartósság kritikus fontosságú.

Gyári tesztelési szabványok

Tekercselési ellenállás teszt

Minden egységet egy egyenáramú ellenállásmérővel és egy kétkarú híddal tesztelnek a tekercsellenállás ellenőrzésére. Ez biztosítja, hogy ne legyenek gyártási hibák vagy laza csatlakozások a 800 kVA 15 kV-os olajmerített transzformátoron belül.

Feszültségarány és fáziseltolás ellenőrzése

A transzformátor áttételmérőt, az ipari frekvencia-tápegységet és a voltmérőt használják annak ellenőrzésére, hogy a primer és szekunder feszültségarányok megfelelnek-e a tervezési értékeknek, és hogy a vektorcsoport-csatlakozás megfelelő-e.

Rövidzárlati impedancia és terhelésvesztés teszt

Az impedancia jellemzők és a terhelési veszteségek ellenőrzésére rövidzárlati vizsgálatot végeznek. Ez biztosítja, hogy a transzformátor teljesítménye megfeleljen a tervezési és működési követelményeknek.

Terheletlenségi veszteség és terhelés nélküli áram teszt

Nyitott szekunder oldal és a primer oldalra kapcsolt névleges feszültség esetén a rendszer megméri az üresjárati veszteséget és az áramerősséget, hogy megerősítse a megállapodás szerinti teljesítményadatoknak való megfelelést.

Az összes teszt elvégzése után minden egységről gyári vizsgálati jegyzőkönyvet adnak ki. Minden nem megfelelő elemet átdolgozunk és újra tesztelünk.

A GUANGBIAN szigorú minőségellenőrzést tart fenn annak biztosítása érdekében, hogy minden transzformátor teljesen tesztelve hagyja el a gyárat, és készen áll a megbízható, hosszú távú működésre.

GUANGBIAN transzformátor gyári vizsgálóberendezés

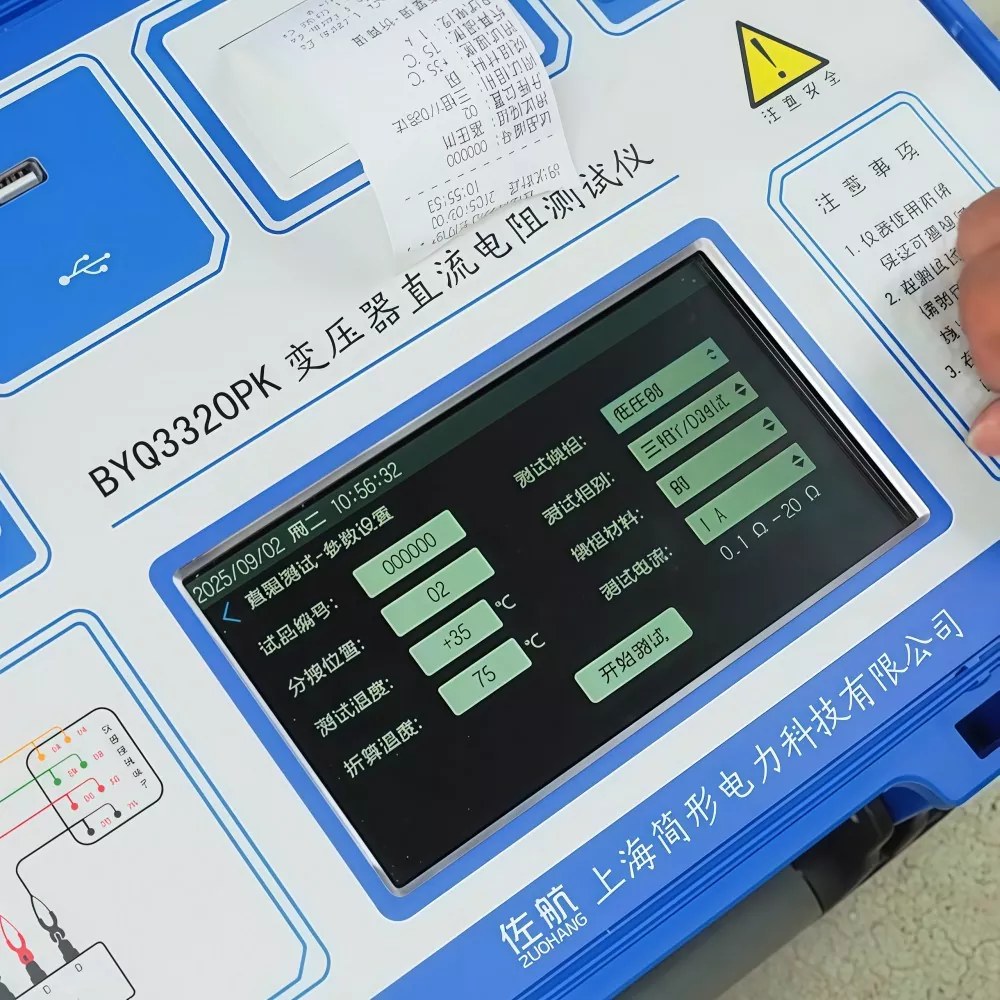

DC ellenállás teszter

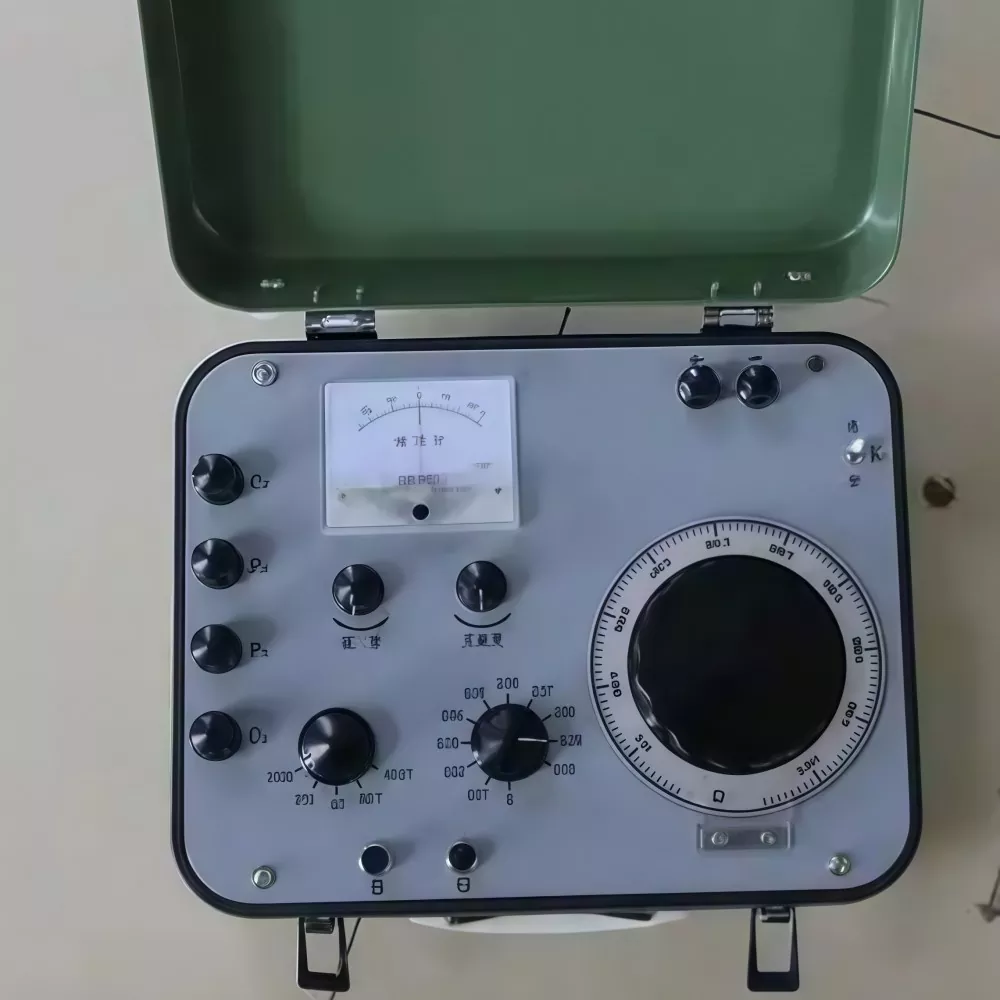

Kelvin híd

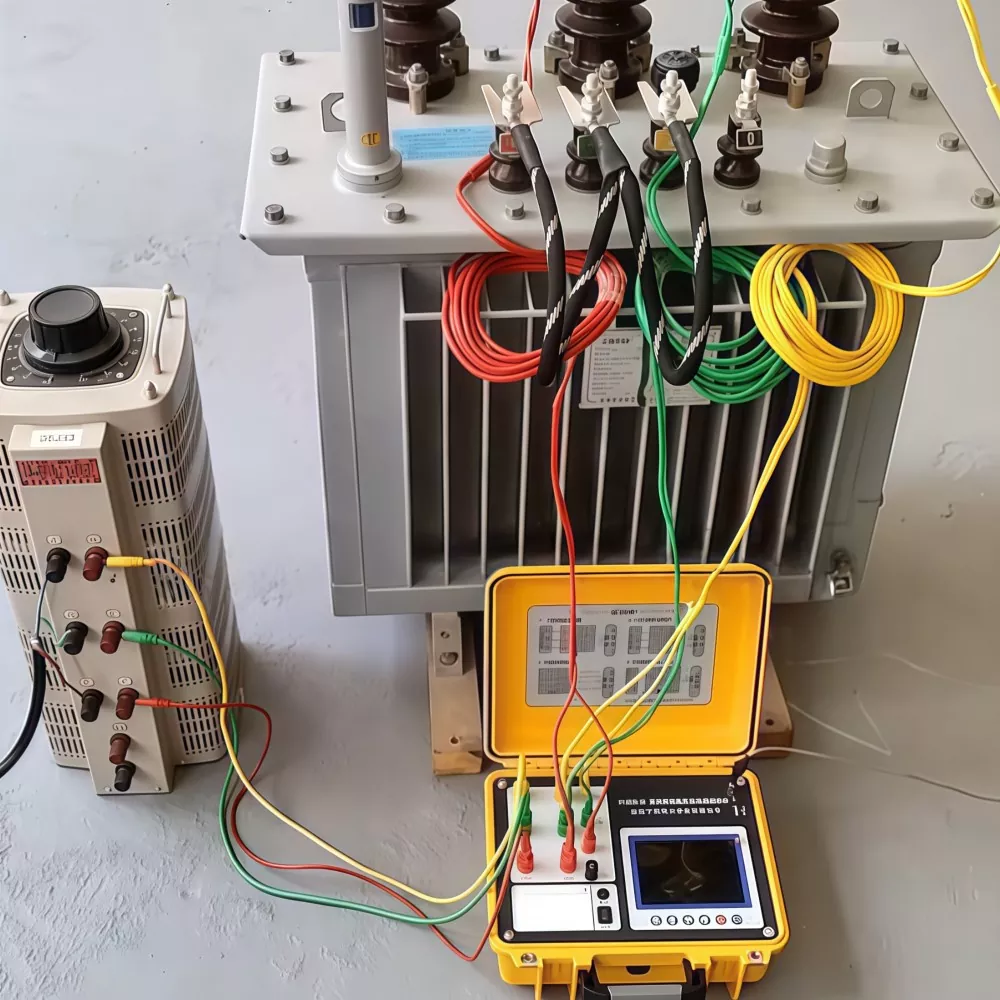

Transzformátor aránymérő és állítható tápfrekvenciás feszültségszabályozó tápegység

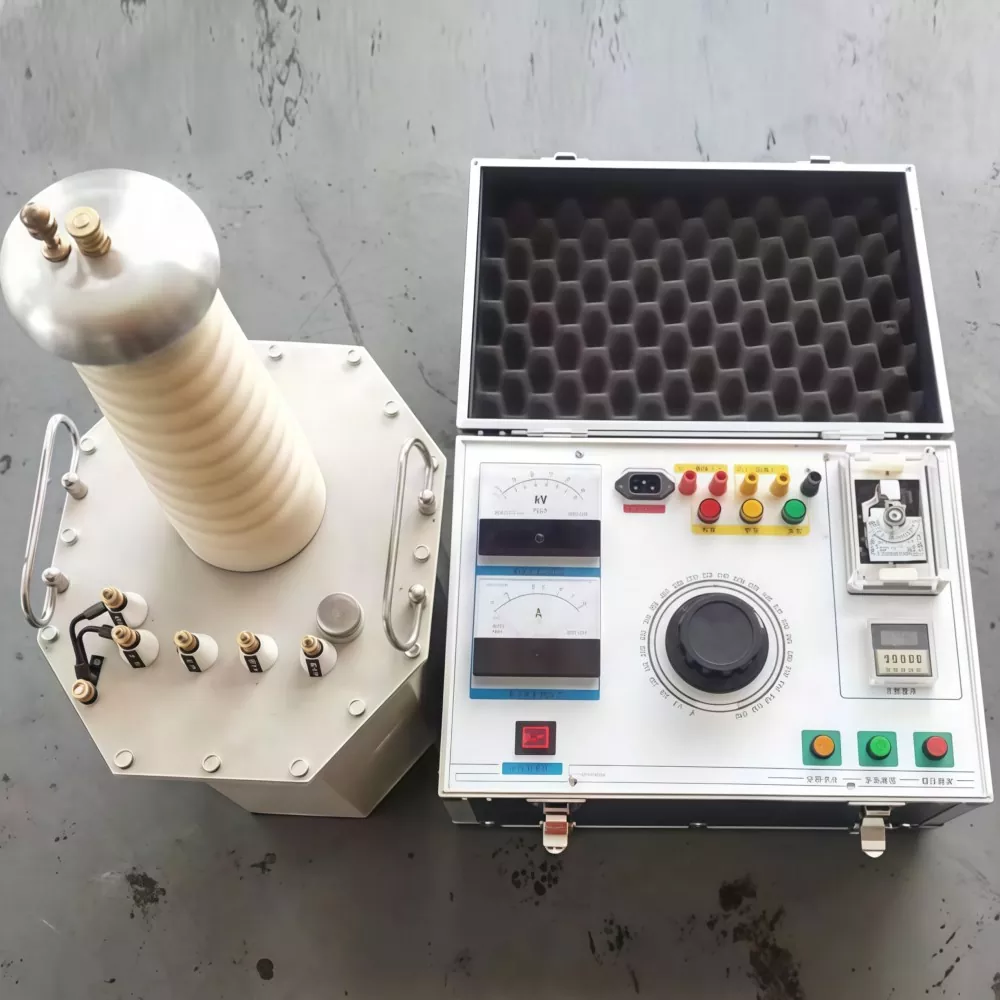

Gerjesztő transzformátor és többfrekvenciás áramfejlesztő

GUANGBIAN Transformer Átfogó Tesztelési Műhely

Műszaki Dokumentum

A mi gyárunk

Lemezműhely

Fóliatekercselő műhely

Tekercselő műhely

Tekercselő sütő műhely

Transzformátor összeszerelő műhely

Transzformátor üzembe helyezési műhely

GYIK

1. kérdés: Mi a fő funkciója a 800 kVA 15 kV-os transzformátornak?

A középfeszültségű villamos energiát (15 kV osztály) alacsony feszültségű szintre csökkenti, amely alkalmas végfelhasználói fogyasztásra ipari és kereskedelmi rendszerekben.

2. kérdés: Miért használjunk olajba merülő transzformátort a száraz típus helyett?

Az olajba merülő transzformátorok a következőket biztosítják:

● Jobb hőelvezetés

● Nagyobb túlterhelési kapacitás

● Hosszabb szigetelési élettartam

● Alacsonyabb üzemi veszteségek nagy terhelés mellett

Kültéri és nagy kapacitású alkalmazásokhoz előnyösek.

Q3: Ez a transzformátor alkalmas kültéri telepítésre?

Igen. Az olajbemerített transzformátorokat kültéri használatra tervezték, lezárt tartállyal, korrózióvédelemmel és időjárásálló szerkezettel.

Q4: Milyen karbantartás szükséges?

A rutin karbantartás a következőket tartalmazza:

● Olajszint- és olajminőség-ellenőrzés

● Szigetelési ellenállás vizsgálata

● Hőmérséklet figyelése

● Persely- és kapocsellenőrzés

Q5: Képes kezelni a túlterhelési körülményeket?

Igen, a rövid távú túlterhelés a tervezéstől és a hűtési feltételektől függően támogatott, de a folyamatos túlterhelés nem ajánlott.
